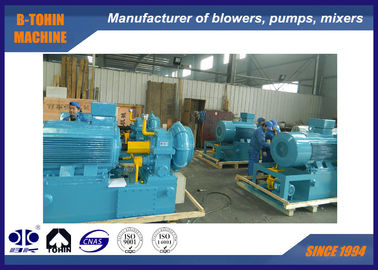

250KW Soplador Centrífugo de una etapa, 9600m3/h, soplador con impulsor de acero inoxidable
Acerca de GS
El soplador centrífugo de alta velocidad monofásico GS está especialmente diseñado para la aireación en plantas de tratamiento de aguas residuales.
El soplador centrífugo de alta velocidad monofásico, que tiene una eficiencia de más del 80%, puede reemplazar a los sopladores Roots y a los sopladores centrífugos multifásicos. En comparación con los sopladores Roots, es una mejora revolucionaria.
.
Especificaciones
|
Número de modelo
|
GS160-1.7
|
|
Presión diferencial de descarga
|
70KPA
|
|
Potencia del motor
|
250KW
|
|
Capacidad de aire
|
160m3/min
|
|
Tipo de motor
|
380/400/415/440V/6KV/10KV, 3 FASES, 50/60HZ
|
Aplicaciones
a. Para la industria del cemento: soplador de transporte de cemento, ventilación, etc.
b. Para el sistema de tratamiento de aguas residuales: soplador de aireación, soplador de retrolavado, etc.
c. Para transporte neumático: para transportar materiales en polvo, como harina, cemento, arena, grano, etc.
d. Para recolección de polvo, limpieza de polvo, ventilación en algunas fábricas, hospitales, edificios, etc.
e. Para centrales eléctricas: transporte de gas, aumento de oxígeno, ventilación, limpieza de polvo, etc.
Tecnología clave
|
1. Dispositivo de álabes guía de entrada
- Posición — delante del impulsor del soplador
- Función — No solo para ajustar la capacidad del soplador entre el 45% y el 100%, sino también para asegurar que el soplador alcance la máxima eficiencia dentro de su alcance de ajuste, especialmente cuando los parámetros de operación se desvían de los datos de diseño (baja temperatura o baja presión).
- Ajuste — operación automática o manual haciendo clic en la pantalla táctil de la caja de control del soplador. Bajo operación automática, el álabes guía de entrada se ajusta mediante un operador eléctrico a una relación establecida después de recibir una señal de CC de 4-20mA, mientras que bajo operación manual o en condiciones de mantenimiento, el álabes se ajusta manualmente.
|
 |
|
2. Diseño maduro de voluta
Rendimiento neumático fiable, alta eficiencia, eficiencia multivariable del 85%.
|
|
|
3. Impulsor de alta eficiencia
- La curva del impulsor se selecciona recurriendo a la simulación de las condiciones de trabajo en la computadora, y se ajusta mejor al flujo de gas real.
- Hecho de aleación de aluminio de aviación o acero inoxidable, curvado hacia atrás de paso abierto (su ángulo de inclinación más pequeño de 6 grados), superficie finamente mecanizada.
|
|
|
4. Estructura de caja de engranajes multiplicadora y rodamiento de alta fiabilidad
- La caja de engranajes tiene una estructura de división horizontal, carcasa de voluta conectada a la carcasa inferior y separada de la carcasa superior, lo que acorta el tiempo necesario para descargar la cubierta de la caja.
-
El eje de alta velocidad adopta tecnología de disco de empuje duro, alta eficiencia y baja pérdida mecánica confirmada por contacto lineal.
- Se adoptan rodamientos elípticos (desplazados) para engranajes grandes, y rodamientos de almohadilla inclinada para engranajes de alta velocidad.
- El eje del soplador y del engranaje está hecho de acero forjado tratado térmicamente y rectificado adecuadamente. Cada velocidad crítica horizontal está dentro del alcance de ±15% de la velocidad normal, y la velocidad de resonancia de torsión está dentro del alcance de ±10% de la velocidad de funcionamiento, todas las partes giratorias están equilibradas dinámicamente.
- El engranaje multiplicador es de tipo helicoidal de eje paralelo con engranaje pequeño integral y eje giratorio.
-
Hecho de acero aleado forjado con temple superficial y rectificado con precisión, el índice de servicio del engranaje es de al menos 1.8.
|
|
|
5. Transmisión de engranajes de alta precisión
- Se adopta un engranaje de mayor grado de calidad
- El grado de precisión del engranaje se estabiliza en ISO1328 5~4
- El grado de precisión puede alcanzar 3.
- Grado de precisión igual al estándar AGMA o DIN
|
|
|
6. Conexión entre el impulsor y el eje de alta velocidad
- Se adopta el tipo de conexión de chaveta (pasador) de extremo recto y eje triangular
- La potencia más alta que transfiere alcanza los 3.000 kW.
- Conveniente para montar y desmontar sin dañar las piezas
|
|
|
7. Sellos de alto rendimiento
- El material de los sellos es una aleación de textura suave. (se adopta sello en espiral)
- Función fiable, larga vida útil
- Sin problemas de fugas
- Bajo costo de mantenimiento, conveniente para el reemplazo
- Consumo de energía reducido por ausencia de fricción
|
Resultado de operación
- La característica más destacada del soplador GS es la eficiencia energética.
Desde el 1 de marzo de 2009, hemos iniciado la prueba de funcionamiento de un soplador (Modelo: GS160) en la Planta de Tratamiento de Aguas Residuales de Qiting.
En comparación con dos sopladores Roots, cada uno con una capacidad de 80m3/min y una potencia de motor de 132kW operados anteriormente, se han ahorrado 30000 RMB cada mes después del uso del soplador centrífugo de alta velocidad monofásico GS, aunque no está operando a plena carga.
- Más seguro y más conveniente
Controlado de forma totalmente automática con cada avería registrada, más conveniente para el operador
Dibujo de montaje del paquete del soplador
Alcance de suministro estándar
1. Cuerpo principal del soplador
2. Álabes guía de entrada
3. Silenciador de entrada
4. Junta flexible de acero inoxidable
5. Caja de engranajes de alta velocidad
7. Válvula de descarga
8. Válvula de retención
9. Bastidor base
10. Sistema de lubricación
11. Caja de control PLC
12. Motor
