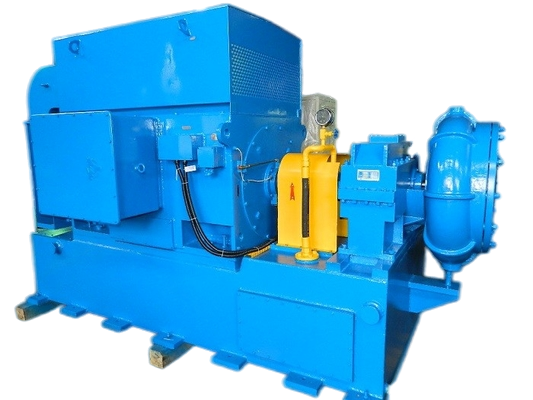

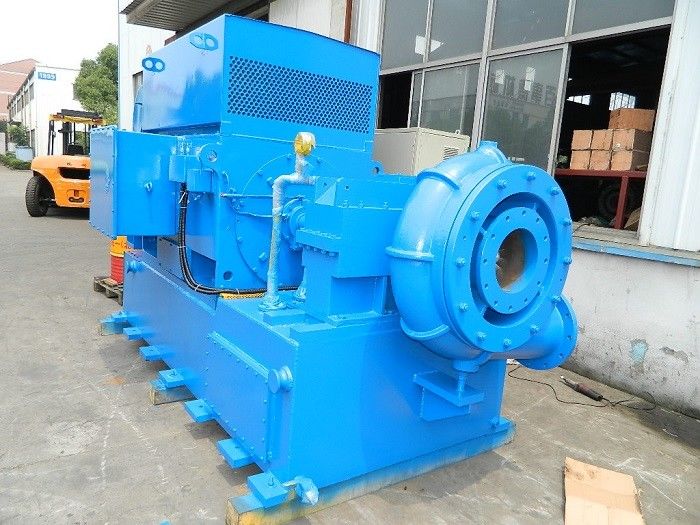

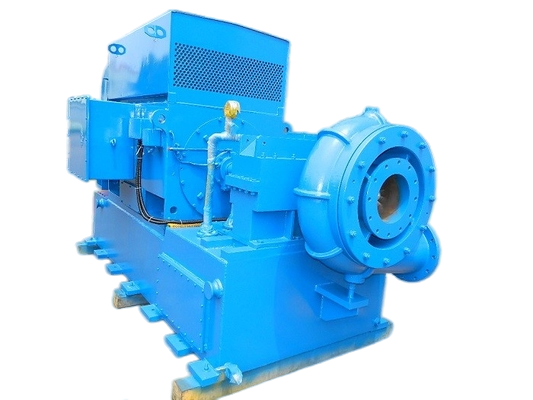

GS120 Serie 120 m3/min Flujo de aire Soplador centrífugo de alta velocidad de una sola etapa

GS120 Serie 120 m3/min Flujo de aire Soplador centrífugo de alta velocidad de una sola etapa

Sobre el GS


El soplador centrífugo de alta velocidad de una sola etapa de la serie GS está especialmente diseñado para la aireación del tratamiento de aguas residuales.Dióxido de nitrógeno y otros gases no corrosivos.

El soplador Gs se caracteriza por una amplia aplicabilidad, un importante ahorro energético, una pequeña superficie y una fácil instalación, operación y mantenimiento.

Especificaciones

Aplicaciones

a. Para la industria del cemento: soplador de transporte de cemento, ventilación, etc.

b. Para el sistema de tratamiento de aguas residuales: soplador de aireación, soplador de lavado posterior, etc.

c. Para el transporte neumático: para el transporte de materias en polvo, como harina, cemento, arena, granos, etc.

d. Para la recolección de polvo, limpieza de polvo, ventilación en alguna fábrica, hospital, edificios, etc.

e. Para las centrales eléctricas: transporte de gas, aumento de oxígeno, ventilación, limpieza de polvo, etc.

Estructura del soplador

El soplador centrífugo de la serie G tiene un voladizo de una sola etapa, una entrada axial y una estructura de descarga de radicales.El aire entra en el tubo de succión y el dispositivo de vela guía de entrada desde la configuración del filtro de entrada.El motor de accionamiento principal está conectado con el acoplamiento y la caja de acoplamiento.

El engranaje ascendente impulsa el impulsor ternario semi abierto para producir gas para la energía, y la descarga de gas a través del difusor sin paletas y la cámara voluta.

Resultado de la operación

·Buen rendimiento aerodinámico: el impulsor ternario de flujo mixto semiabierto se adopta para los vórtices no fáciles de producir y para las pequeñas pérdidas de flujo de aire.

·Si se ajusta mediante una paleta de guía de entrada, la curva de eficiencia de la unidad es plana y, incluso en condiciones de funcionamiento no diseñadas, se puede lograr un buen efecto de ahorro de energía.

·Construcción compacta, pequeña superficie, fácil operación.

·El impulsor está hecho de aleación de aluminio de alta resistencia para la aviación, mecanizado por un centro de mecanizado de enlace de cinco coordenadas importado con un pequeño error de curva.Tiene un rendimiento neumático fiable y una alta eficiencia., mientras que puede ahorrar 15%-25% de energía en comparación con la mayoría de los sopladores de raíces.

·El impulsor y el engranaje de aceleración tienen una estructura integrada, lo que reduce en gran medida las pérdidas mecánicas.

·Los engranajes de aceleración de tipo helicoidal se adoptan para una buena estabilidad, baja vibración, bajo ruido y larga vida útil a altas velocidades.

·Bearings especiales de almohadillas de inclinación: gracias a almohadillas especiales de inclinación, el producto tiene una alta estabilidad cuando se ejecuta a altas velocidades.

·Alto grado de control automático, buena fiabilidad.

Dibujo de ensamblaje del paquete del soplador

Suministro estándar del ámbito de aplicación

1. Soplador Cuerpo principal

2. paleta guía de entrada

3. Silenciador de entrada

4. unión flexible de acero inoxidable

5Caja de cambios de alta velocidad

7. válvula de descarga

8Válvula de compresión

9. Cuadro de base

10Sistema de lubricante

11. Caja de control PLC

12El motor.
