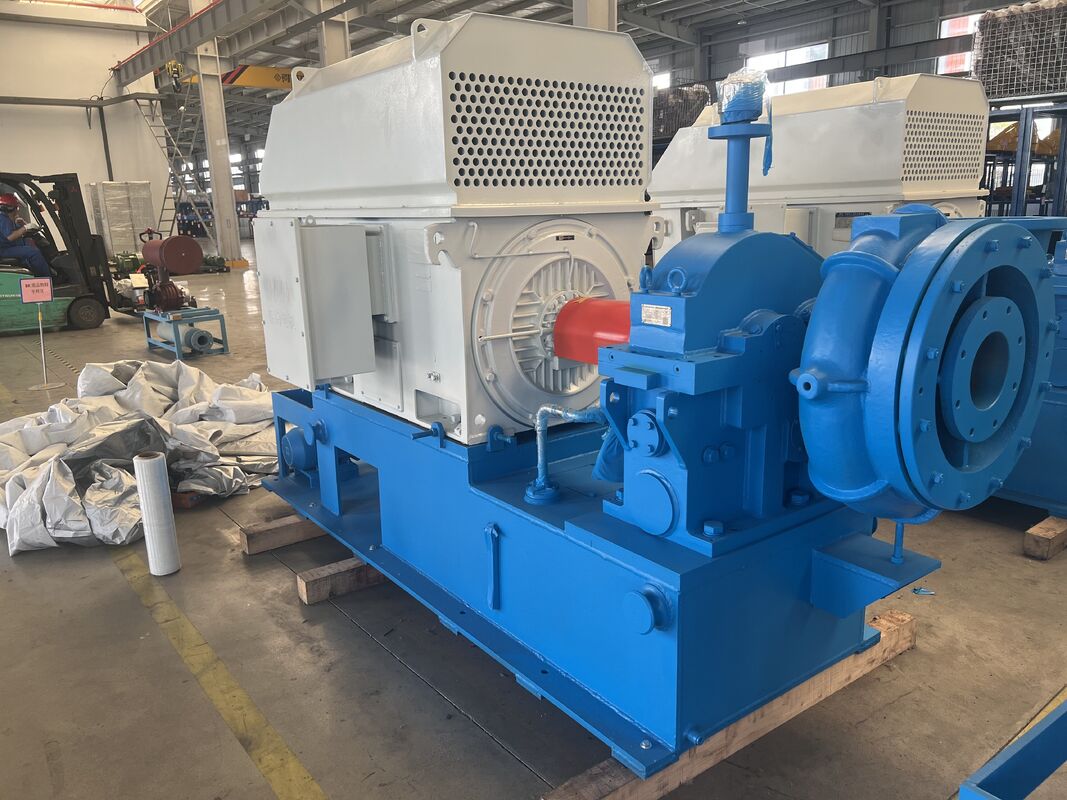

Ventilador centrífugo industrial azul para aireación de aguas residuales

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	BK
Certificación:	ISO9001/ISO14001
Número de modelo:	GS120 (1,5-2,0)

Pago y Envío Términos:

Cantidad de orden mínima:	1 juego
Precio:	Negociable
Detalles de empaquetado:	Caja de madera estándar de exportación
Tiempo de entrega:	20-40 días hábiles, depende del monto y las especificaciones del pedido
Condiciones de pago:	LC, T/T
Capacidad de la fuente:	10 juegos por mes

Contacto

Descripción detallada del producto

Capacidad de aire:	120 m³/min	potencia del motor:	132/160/185/200/220/250 KW
Motor especial:	Nivel del mar>=1000m	Frecuencia:	50Hz/60Hz
Método de control:	Automático	Aplicaciones:	Tratamiento de aguas residuales, aireación de aguas residuales, transporte neumático
Tipo de instalación:	Paquete de soplador industrial	Tipo de engranaje:	Engranaje helicoidal de eje paralelo
Conducir:	Impulsado por engranajes
Resaltar:	soplador de turbina de una etapa , ventilador centrífugo azul para aireación de aguas residuales , Soplador centrífugo de alta velocidad

Sobre GS

El soplador centrífugo monobloque de alta velocidad B-TOHIN GS120 está diseñado para sistemas industriales de suministro de aire y aireación de tratamiento de aguas residuales. Con una estructura compacta y ajuste de álabes directores de entrada, admite la regulación del flujo de aire según los diferentes requisitos operativos.

Adecuado para plantas de tratamiento de aguas residuales municipales, instalaciones industriales de tratamiento de aguas residuales y otras aplicaciones que requieren un suministro de aire confiable, la serie GS120 ofrece una solución práctica para la operación industrial continua.

Especificaciones

Modelo Presión Caudal	Potencia Kpa	m³/min KW	GS120-1.5 50
Modelo Presión Caudal	120	132	GS120-1.6
60	120	3. El motor debe ser especial cuando el nivel del mar es superior a 1000m;	GS120-1.7
70	120	3. El motor debe ser especial cuando el nivel del mar es superior a 1000m;	GS120-1.8
80	120	3. El motor debe ser especial cuando el nivel del mar es superior a 1000m;	GS120-1.9
90	120	3. El motor debe ser especial cuando el nivel del mar es superior a 1000m;	GS120-2.0
100	120	3. El motor debe ser especial cuando el nivel del mar es superior a 1000m;	Observaciones:
1. La presión de descarga está diseñada para 198Kpa(A), el alcance de la aplicación: 145-198 Kpa (A) o la relación de presión ε es 1.5 ≤ ε ≤ 1.96;	2. Contenido de polvo y otras impurezas sólidas ≤ 10mg/m³;	3. El motor debe ser especial cuando el nivel del mar es superior a 1000m;	4. No es adecuado para temperaturas de entrada superiores a 60°C o temperaturas de salida superiores a 120°C;

5. El caudal en la hoja anterior son los valores en la condición de 20°C y 1 atm;
6. Consulte nuestro departamento técnico para la capacidad no mostrada en el catálogo.
7. Para la selección de modelos de bombas de vacío centrífugas monobloque de alta velocidad, póngase en contacto con el Departamento Técnico de nuestra empresa.
Estructura del soplador
El soplador centrífugo de la serie Gs presenta una estructura de voladizo monobloque, entrada axial y descarga radial. El aire entra en la tubería de succión y en el dispositivo de álabes directores de entrada desde el ajuste del filtro de entrada. El motor de accionamiento principal está conectado con el acoplamiento y la caja multiplicadora. Al arrancar, el engranaje multiplicador acciona el impulsor semiabierto mixto ternario para que el gas obtenga potencia, y el gas se descarga a través del difusor sin álabes y la cámara voluta.
Curva de rendimiento del soplador de la serie GS
El soplador centrífugo de la serie GS presenta una estructura de voladizo monobloque, entrada axial y descarga radial. El aire entra en la tubería de succión y en el dispositivo de álabes directores de entrada desde el ajuste de entrada. El motor de accionamiento principal está conectado con el acoplamiento y la caja multiplicadora. Al arrancar, el engranaje multiplicador acciona el impulsor semiabierto mixto ternario para que el gas obtenga potencia, y el gas se descarga a través del difusor sin álabes y la cámara voluta.
Sistema de control del soplador

Alta automatización y fiabilidad

Utilizando un instrumento inteligente de autoajuste o control lógico programable (PLC) y una interfaz de conversación hombre-máquina para todo el proceso de funcionamiento, que puede realizar el ajuste automático/manual del flujo de aire. El sistema de control del soplador de la serie GS incluye: soplador, caja multiplicadora, motor, estación de lubricación, filtro de entrada, válvula ajustable de alivio de aire, vibración del eje, sistema anti-sobretensión, etc. Cuenta con un panel de control con pantalla táctil de visualización digital, y puede procesar el control y la regulación completos a través del software correspondiente. Mientras tanto, puede registrar varias fallas y diagnosticar las fallas de forma inteligente, así como sugerir la causa de las fallas.

Los componentes clave para el sistema de control automático son importados para garantizar la precisión, fiabilidad y fácil mantenimiento del sistema de control.
Monitorización remota

El sistema de control puede transmitir los datos medidos a través de Internet o un emisor GPRS. Los clientes pueden iniciar sesión en nuestro sitio web (Http://www.bk.com.cn) para monitorizar el estado de funcionamiento; mientras tanto, nuestra empresa lo monitorizará periódicamente y enviará puntos de monitorización importantes o información anómala a los clientes a través de mensajes cortos o correo electrónico. Este sistema de monitorización remota es una garantía adicional para el funcionamiento seguro del soplador.

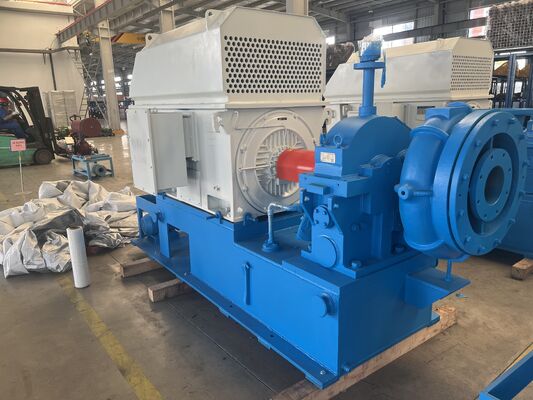

Ventilador centrífugo industrial azul para aireación de aguas residuales

Características principales
Diseñado para aplicaciones de tratamiento de aguas residuales y aireación

Estructura centrífuga monobloque de alta velocidad

Flujo de aire ajustable a través de un álabes director de entrada

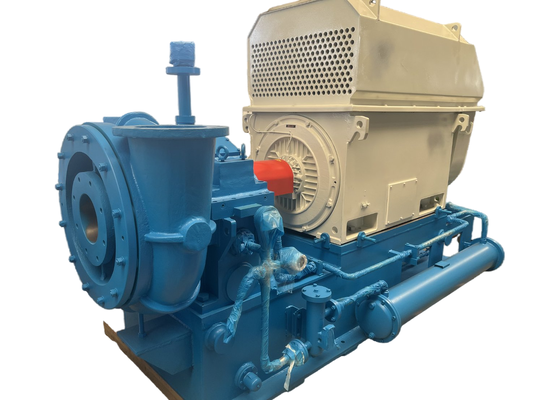

Ventilador centrífugo industrial azul para aireación de aguas residuales

Diseño compacto para una instalación conveniente

Adecuado para una variedad de requisitos de suministro de aire industrial

Proyectos de sopladores de la serie GS
