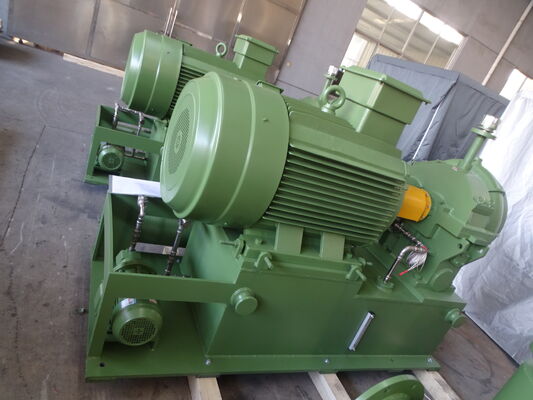

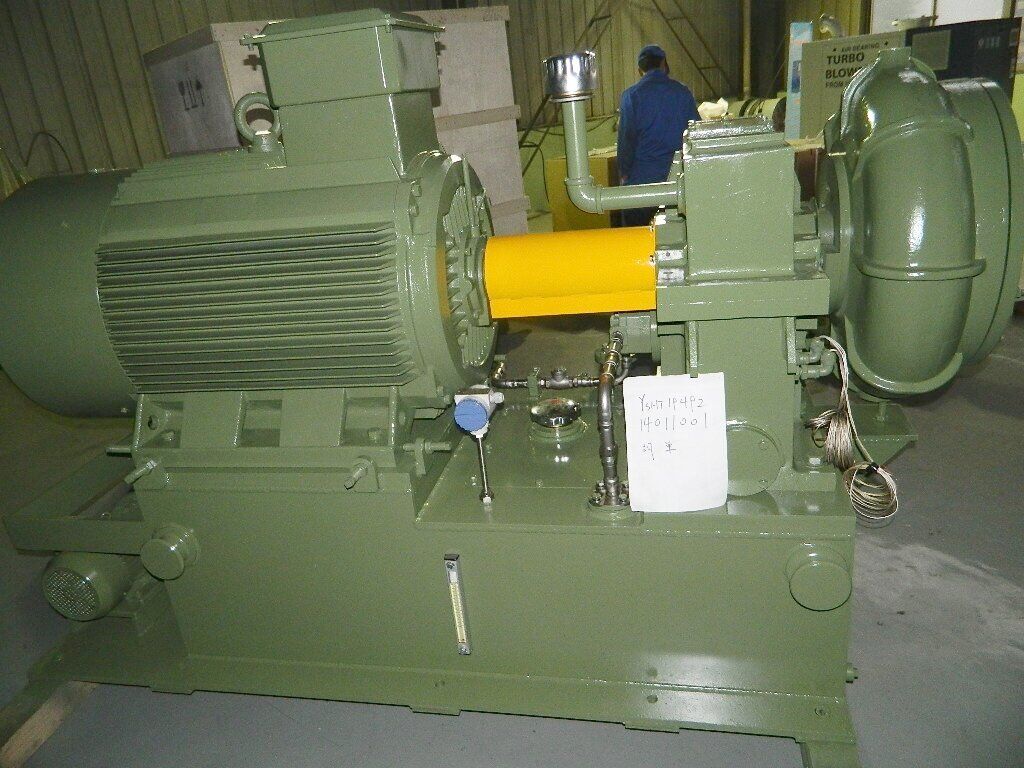

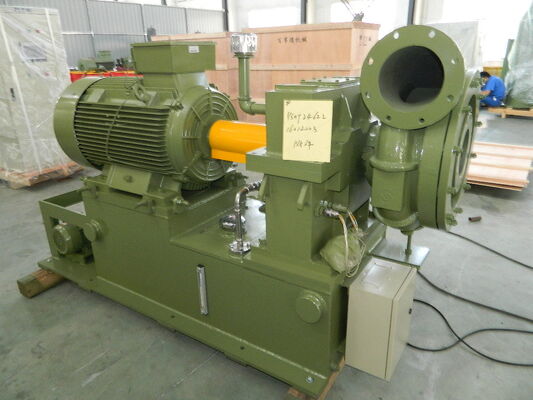

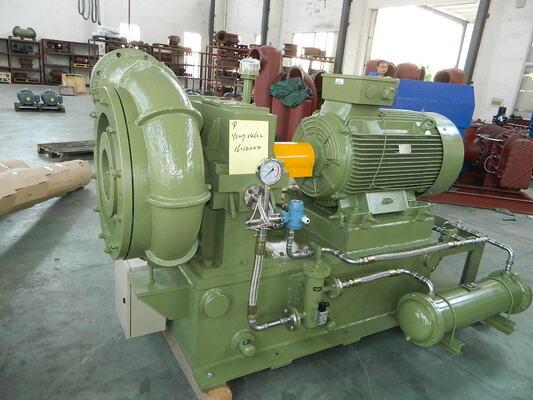

Serie GS400, control PLC, planta de tratamiento de aguas residuales centrífuga de alta velocidad de una sola etapa

1, dispositivo de paleta guía de entrada
Compuesto por nueve paletas, el dispositivo de paletas guía de entrada se instala antes del impulsor y su grado de apertura es controlado por un operador eléctrico. Cuando el operador eléctrico recibe una señal de 4-20 mA del panel de control, ajusta el grado de apertura de las paletas (el valor del grado de apertura se muestra en el panel del operador eléctrico y en la pantalla de control) para que el dispositivo de paletas guía de entrada pueda funcionar antes de que el gas fluya hacia el impulsor y realice la función de ajuste del flujo de aire del 45-100 %.

2, voluta
Se adopta el corredor de voluta más adecuado para un rendimiento neumático confiable, alta eficiencia y para lograr toda la eficiencia multivariada al 85%.




3, caja elevadora
Está equipado con un engranaje elevador de tipo helicoidal. El engranaje está endurecido por difusión y tiene un excelente rendimiento en rotación a alta velocidad y una larga vida útil.


Se adopta un rodamiento de tipo deslizante con superficie metálica Babbitt. El rodamiento lleva una película lubricante para soportar su eje y enfriarse. Se caracteriza por baja fricción, alta característica antidetonante, rendimiento confiable y longevidad.



4, impulsor de alta eficiencia
El impulsor, que es de tipo semiabierto mixto ternario, está diseñado según la teoría tridimensional. La curva del impulsor se selecciona de forma recurrente para simular

condiciones de trabajo en la computadora y mejor ajuste para el flujo real de gas. Mientras tanto, reduce la deformación de las paletas causada por la fuerza centrífuga y mejora la confiabilidad de la eficiencia.
Se adopta el tipo de conexión avanzada para el impulsor y el eje de alta velocidad. Antes de la entrega, se realizan pruebas de exceso de velocidad y equilibrio dinámico del impulsor para garantizar el alto rendimiento del soplador.
El material del impulsor es opcional, aerometal o acero inoxidable u otros materiales disponibles según los requerimientos de la costumbre.



Estructura del soplador

El soplador centrífugo de la serie Gs presenta un voladizo de una sola etapa, entrada axial y estructura de descarga radical. El aire entra en el tubo de succión y el

Dispositivo de paleta guía de entrada desde la configuración del filtro de entrada. El motor impulsor principal está conectado con el acoplamiento y la caja elevadora. Cuando arranque,
El engranaje elevador impulsa el impulsor semiabierto mixto ternario para producir gas para energía, y el gas se descarga a través del difusor sin paletas y

cámara de voluta.


Curva de rendimiento del soplador serie GS
El soplador centrífugo de la serie GS presenta un voladizo de una etapa, entrada axial y estructura de descarga radical. El aire entra en el tubo de succión y el

dispositivo de paleta guía de entrada desde la configuración de entrada. El motor impulsor principal está conectado con el acoplamiento y la caja elevadora. Al arrancar, el cambio de marcha

impulsa el impulsor semiabierto mixto ternario para generar gas para energía y el gas se descarga a través de un difusor sin paletas y una cámara de voluta.

Sistema de control del soplador

Automatización de alto grado y confiable.

Utilizando un instrumento inteligente de autoturing o control lógico programable (PLC) y una interfaz de conversación hombre-máquina para todo el proceso de funcionamiento, que puede realizar el ajuste del flujo de aire automático/manual. El sistema de control del soplador de la serie GS incluye: soplador, caja elevadora, motor, estación de lubricante, entrada

filtro, válvula ajustable de alivio de aire, vibración del eje, sistema anti-sobretensión, etc. Se necesita un panel de control de pantalla táctil didital y puede procesar el control y la regulación totales a través del software correspondiente. Mientras tanto, puede registrar varias fallas y diagnosticarlas de manera inteligente.

sugiriendo la causa de las fallas.

Los componentes fundamentales del sistema de control automático son importados para garantizar la precisión, confiabilidad y fácil mantenimiento del sistema de control.

monitor remoto

El sistema de control puede transmitir los datos medidos a través de Internet o un emisor GPRS. Los clientes pueden iniciar sesión en nuestro sitio web (Http://www.bk.com.cn) para monitorear el estado de funcionamiento; Mientras tanto, nuestra empresa lo monitoreará periódicamente y enviará el punto de monitoreo importante o información anormal a

clientes a través de mensajes cortos o correo. Este sistema de monitorización remota es una garantía adicional para el funcionamiento seguro del soplador.
