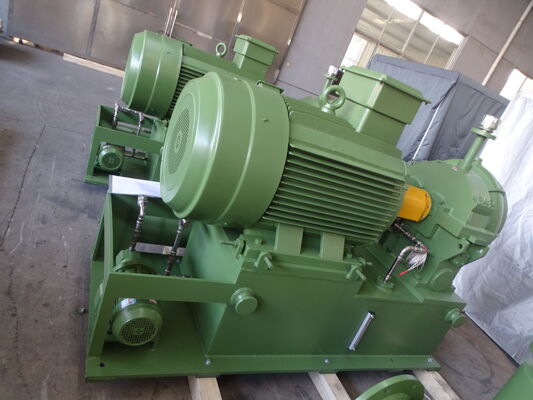

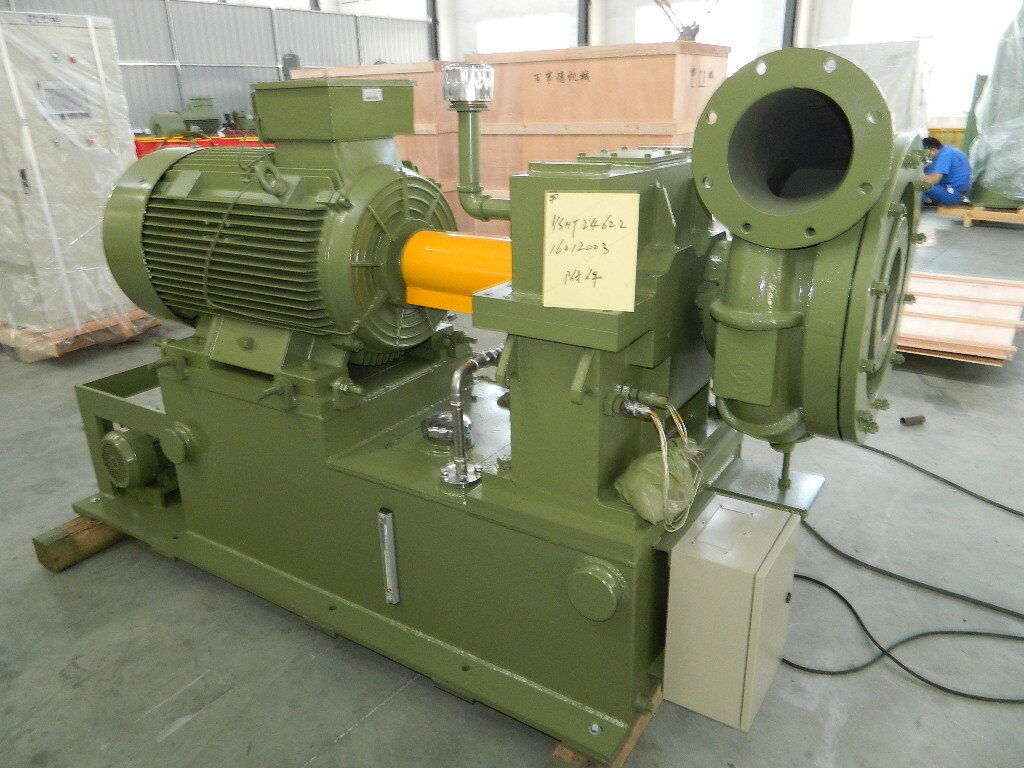

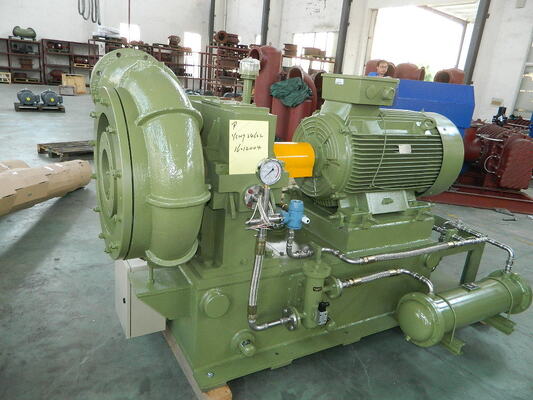

Serie GS250, 50-100Kpa Presión, 250 m3/min Flujo de aire, Soplador centrífugo de monitoreo remoto de alta velocidad de una sola etapa


Observaciones:
1. La presión de descarga está diseñada para 198 Kpa (A), el alcance de la aplicación: 145-198 Kpa (A) o la relación de presión ε es 1. 5≤ε≤1. 9 6 ;
2.Contenido de polvo y otras impurezas sólidas ≤10 mg/m3;
3.El motor debe ser especial cuando el nivel del mar sea superior a 1000 m;
4. No es adecuado para temperaturas de entrada superiores a 60 ℃ o temperaturas de salida superiores a 120 ℃;
5. El flujo de aire en la hoja anterior es el valor en condiciones de 20 ℃ y 1 atm;
6.Consulte con nuestro departamento técnico las capacidades no mostradas en el catálogo.
7. Para seleccionar el modelo de bomba de vacío centrífuga de alta velocidad de una etapa, comuníquese con el Departamento Técnico de nuestra empresa.


1, dispositivo de paleta guía de entrada
Compuesto por nueve paletas, el dispositivo de paletas guía de entrada se instala antes del impulsor y su grado de apertura es controlado por un operador eléctrico. Cuando el operador eléctrico recibe una señal de 4-20 mA del panel de control, ajusta el grado de apertura de las paletas (el valor del grado de apertura se muestra en el panel del operador eléctrico y en la pantalla de control) para que el dispositivo de paletas guía de entrada pueda funcionar antes de que el gas fluya hacia el impulsor y realice la función de ajuste del flujo de aire del 45-100 %.

2, voluta
Se adopta el corredor de voluta más adecuado para un rendimiento neumático confiable, alta eficiencia y para lograr toda la eficiencia multivariada al 85%.




3, caja elevadora
Está equipado con un engranaje elevador de tipo helicoidal. El engranaje está endurecido por difusión y tiene un excelente rendimiento en rotación a alta velocidad y una larga vida útil.


Se adopta un rodamiento de tipo deslizante con superficie metálica Babbitt. El rodamiento lleva una película lubricante para soportar su eje y enfriarse. Se caracteriza por baja fricción, alta característica antidetonante, rendimiento confiable y longevidad.




4, impulsor de alta eficiencia
El impulsor, que es de tipo semiabierto mixto ternario, está diseñado según la teoría tridimensional. La curva del impulsor se selecciona de forma recurrente para simular

condiciones de trabajo en la computadora y mejor ajuste para el flujo real de gas. Mientras tanto, reduce la deformación de las paletas causada por la fuerza centrífuga y mejora la confiabilidad de la eficiencia.
Se adopta el tipo de conexión avanzada para el impulsor y el eje de alta velocidad. Antes de la entrega, se realizan pruebas de exceso de velocidad y equilibrio dinámico del impulsor para garantizar el alto rendimiento del soplador.
El material del impulsor es opcional, aerometal o acero inoxidable u otros materiales disponibles según los requerimientos de la costumbre.






Estructura del soplador

El soplador centrífugo de la serie Gs presenta un voladizo de una sola etapa, entrada axial y estructura de descarga radical. El aire ingresa al tubo de succión y al dispositivo de paleta guía de entrada desde la configuración del filtro de entrada. El motor impulsor principal está conectado con el acoplamiento y la caja elevadora. Al arrancar,
el engranaje elevador impulsa el impulsor semiabierto mixto ternario para generar gas para generar energía y el gas se descarga a través de un difusor sin paletas y una cámara de voluta.


Características principales

·Buen rendimiento aerodinámico: impulsor ternario semiabierto de flujo mixto adoptado para que no se produzcan vórtices fácilmente y para una pequeña pérdida de flujo de aire.

·Ajustada por una paleta guía de entrada, la curva de eficiencia de la unidad es plana e incluso en condiciones de funcionamiento no diseñadas, se puede lograr un buen efecto de ahorro de energía.

·Estructura compacta, superficie pequeña, fácil operación.

·El impulsor está hecho de aleación de aluminio de aviación de alta resistencia, mecanizado por un centro de mecanizado de varillaje de cinco coordenadas importado con un pequeño error de curva. Tiene un rendimiento neumático confiable y una alta eficiencia, mientras que puede ahorrar entre un 15% y un 25% de energía en comparación con la mayoría de los sopladores Roots.

·El impulsor y el engranaje de aceleración tienen una estructura integral, lo que reduce en gran medida la pérdida mecánica.

·Engranaje de aceleración de tipo helicoidal adoptado para una buena estabilidad, baja vibración, bajo ruido y una larga vida útil en funcionamiento a alta velocidad.

·Cojinete especial de almohadilla basculante: a través de almohadillas basculantes especiales, el producto tiene una alta estabilidad cuando funciona a alta velocidad.

·Alto grado de control automático, buena confiabilidad.
