1Dispositivo de guía de la vela de entrada
Compuesto por nueve paletas, el dispositivo de guía de la paleta de entrada se instala antes del impulsor y su grado de apertura es controlado por un operador eléctrico.Cuando el operador eléctrico reciba una señal de 4-20mA del panel de control, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.
2¡Volute! ¿Qué quieres?
El corredor volute más adecuado se adopta para un rendimiento neumático confiable, una alta eficiencia y para lograr una eficiencia multivariada del 85%.
3, caja de paso a paso
El tren es endurecido por difusión y tiene un excelente rendimiento en rotación de alta velocidad y larga vida útil.
Se adopta un rodamiento de tipo deslizante con superficie de metal Babbitt.El rodamiento utiliza una película lubricante para soportar su eje y enfriar.rendimiento confiable y longevidad.
4,Impulsor de alta eficiencia
El impulsor, que es de tipo semi abierto trinar mixto, está diseñado por la teoría tridimensional.
El sistema de control de velocidad de las lámparas, que se utiliza para controlar el flujo de gas, reduce la deformación de las paletas causada por la fuerza centrífuga y mejora la fiabilidad de la eficiencia.
El tipo de conexión avanzada se adopta para el impulsor y el eje de alta velocidad. Antes de la entrega, se realizan pruebas de sobrevelocidad del impulsor y de equilibrio dinámico para garantizar el alto rendimiento del soplador.
El material del impulsor es opcional, aero-metal o acero inoxidable u otros materiales disponibles de acuerdo con las solicitudes del cliente.

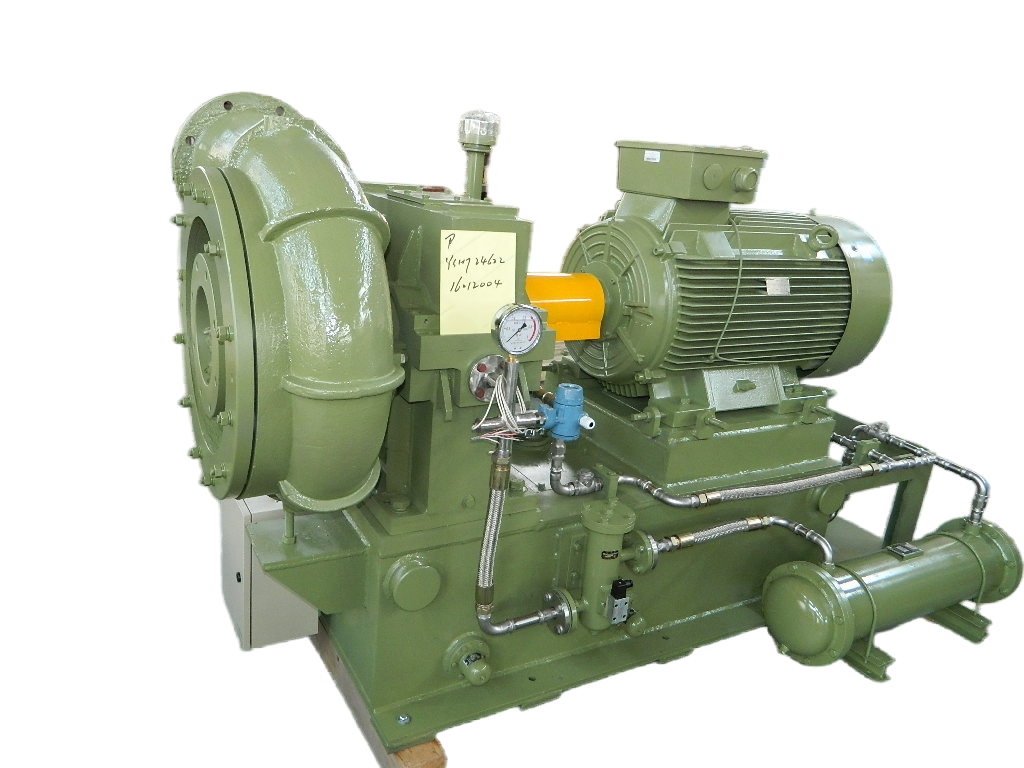

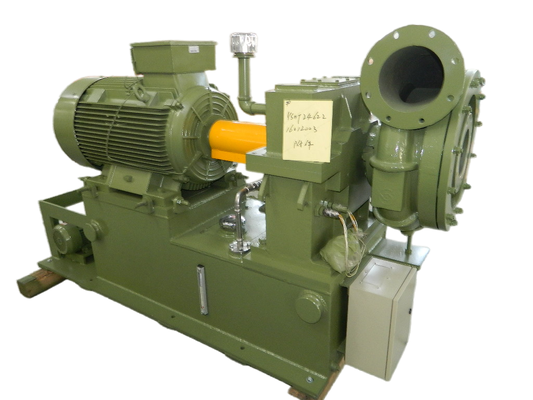

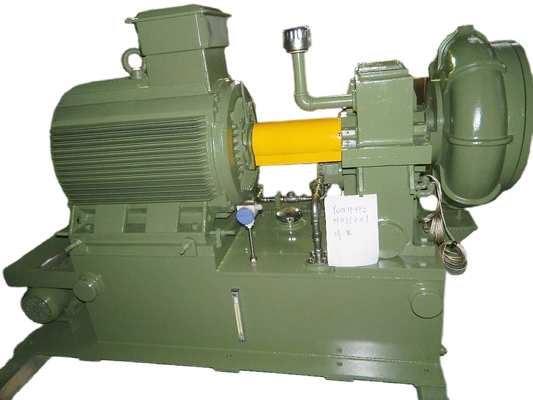

Estructura del soplador
El soplador centrífugo de la serie G dispone de un voladizo de un solo paso, de una entrada axial y de una estructura de descarga de radicales.
dispositivo de vela guía de entrada desde la configuración del filtro de entrada.El motor principal está conectado al acoplamiento y a la caja de paso a paso.Cuando se arranca,
el engranaje ascendente impulsa el impulsor ternario semiabierto para producir gas para la energía, y la descarga de gas a través del difusor sin paletas y
la cámara voluta.
Curva de rendimiento del soplador de la serie GS
Los sopladores centrífugos de la serie GS presentan un voladizo de un solo paso, una entrada axial y una estructura de descarga de radicales.
El motor principal está conectado con el acoplamiento y la caja de acoplamiento.
conducir el impulsor semi abierto ternario mezclado para producir gas para la energía, y la descarga de gas a través de difusor sin paleta y cámara volute.
Control del soplador
Automatización de alto grado y fiabilidad
Utilizando un instrumento inteligente de giro automático o control lógico programable (PLC) e interfaz de conversación hombre-máquina para todo el proceso de ejecución, que puede realizar el ajuste automático / manual del flujo de aire.El sistema de control del soplador de la serie GS incluye: soplador, caja de subida, motor, estación de lubricante, entrada
Filtro, válvula ajustable de alivio de aire, vibración del eje, sistema anti sobrecarga, etc. Se necesita un panel de control de pantalla táctil digital,y puede procesar el control completo y la regulación a través del software correspondiente.Mientras tanto, puede registrar varios fallos y diagnosticar los fallos de manera inteligente, así como
sugerir la causa de las fallas.
Los componentes fundamentales del sistema de control automático son los importados para garantizar la precisión, fiabilidad y fácil mantenimiento del sistema de control.
Monitoreo remoto
El sistema de control puede transmitir los datos medidos a través de Internet o emisor GPRS. Los clientes pueden iniciar sesión en nuestro sitio web para monitorear la condición de funcionamiento; mientras tanto,Nuestra compañía lo monitoreará periódicamente y enviará el punto de monitoreo importante o información anormal a
Este sistema de monitoreo remoto es una garantía adicional para el funcionamiento seguro del soplador.
Proyectos de sopladores de la serie GS
