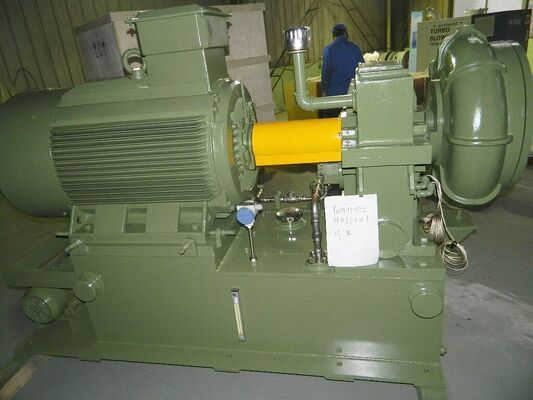

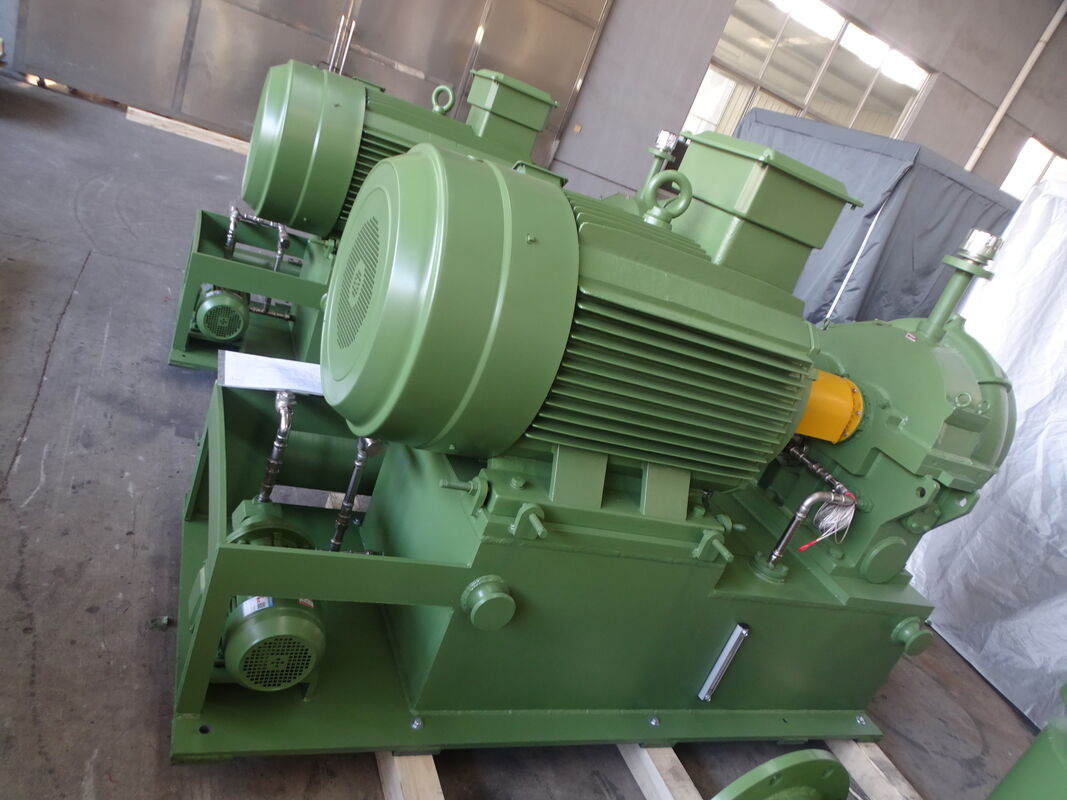

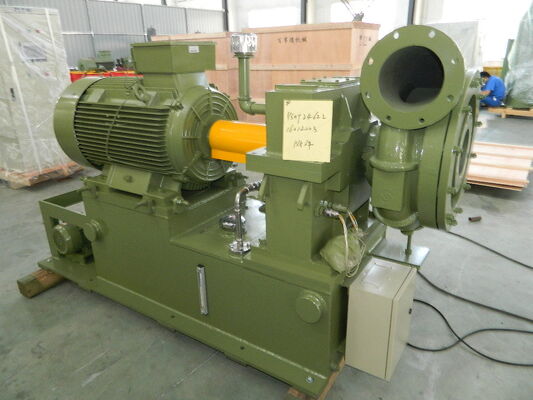

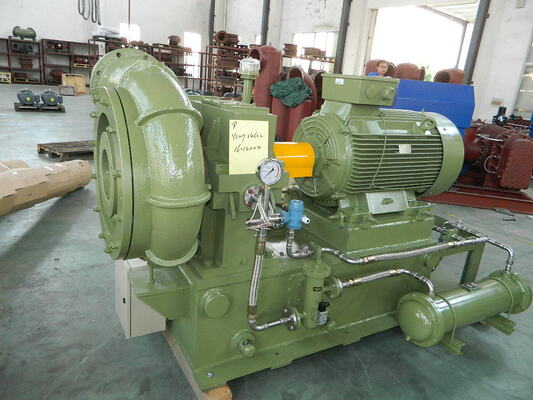

B-Tohin Presión de 50-100KPa, Serie GS350, soplador de tratamiento de aguas residuales centrífugo de alta velocidad de una sola etapa
Sobre el GS
El soplador centrífugo de alta velocidad de una sola etapa de la serie GS está especialmente diseñado para la aireación del tratamiento de aguas residuales.
medio,como el aire, el nitrógeno, el dióxido de nitrógeno y otros gases no corrosivos.
El soplador Gs se caracteriza por una amplia aplicabilidad, un importante ahorro energético, una pequeña superficie y una fácil instalación, operación y mantenimiento.
Especificaciones
|
型号 el número
Modelo
|
presión
Presión
|
风量
Flujo de aire
|
功率
El poder
|
| |
Kpa |
el volumen de agua |
KW |
| Es el GS350-1.5 |
50 |
350 |
400 |
| Es el GS350-1.6 |
60 |
350 |
450 |
| Es el GS350-1.7 |
70 |
350 |
500 |
| Es el GS350-1.8 |
80 |
350 |
560 |
| Es el GS350-1.9 |
90 |
350 |
630 |
| GS350-2. ¿Qué es eso?0 |
100 |
350 |
710 |
Las observaciones:
1.La presión de descarga está diseñada para 198 Kpa (A), el ámbito de aplicación: 145-198 Kpa (A) o la relación de presión ε es 1.5 ≤ε≤1.96.
2.Contenido de polvo y otras impurezas sólidas ≤ 10 mg/m3;
3.El motor debe ser especial cuando el nivel del mar sea superior a 1000 m;
4.No es adecuado para temperaturas de entrada superiores a 60 °C ni de salida superiores a 120 °C;
5.El flujo de aire en la hoja anterior es el valor en condiciones de 20°C y 1 atm;
6Por favor, consulte a nuestro departamento técnico para la capacidad no mostrada en el catálogo.
7.Para la selección del modelo de bomba de vacío centrífuga de alta velocidad de una sola etapa, póngase en contacto con el Departamento Técnico de nuestra empresa.
Partes principales de los sopladores
1Dispositivo de guía de la vela de entrada
Compuesto por nueve paletas, el dispositivo de guía de la paleta de entrada se instala antes del impulsor y su grado de apertura es controlado por un operador eléctrico.Cuando el operador eléctrico reciba una señal de 4-20mA del panel de control, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.
2¡Volute! ¿Qué quieres?
El corredor volute más adecuado se adopta para un rendimiento neumático confiable, una alta eficiencia y para lograr una eficiencia multivariada del 85%.
3, caja de paso a paso
El tren es endurecido por difusión y tiene un excelente rendimiento en rotación de alta velocidad y larga vida útil.
Se adopta un rodamiento de tipo deslizante con superficie de metal Babbitt.El rodamiento utiliza una película lubricante para soportar su eje y enfriar.rendimiento confiable y longevidad.
4,Impulsor de alta eficiencia
El impulsor, que es de tipo semi abierto trinar mixto, está diseñado por la teoría tridimensional.
El sistema de control de velocidad de las lámparas, que se utiliza para controlar el flujo de gas, reduce la deformación de las paletas causada por la fuerza centrífuga y mejora la fiabilidad de la eficiencia.
El tipo de conexión avanzada se adopta para el impulsor y el eje de alta velocidad. Antes de la entrega, se realizan pruebas de sobrevelocidad del impulsor y de equilibrio dinámico para garantizar el alto rendimiento del soplador.
El material del impulsor es opcional, aero-metal o acero inoxidable u otros materiales disponibles de acuerdo con las solicitudes del cliente.
Estructura del soplador
El soplador centrífugo de la serie G dispone de un voladizo de un solo paso, de una entrada axial y de una estructura de descarga de radicales.
dispositivo de vela guía de entrada desde la configuración del filtro de entrada.El motor principal está conectado al acoplamiento y a la caja de paso a paso.Cuando se arranca,
el engranaje ascendente impulsa el impulsor ternario semiabierto para producir gas para la energía, y la descarga de gas a través del difusor sin paletas y
la cámara voluta.
Curva de rendimiento del soplador de la serie GS
Los sopladores centrífugos de la serie GS presentan un voladizo de un solo paso, una entrada axial y una estructura de descarga de radicales.
El motor principal está conectado con el acoplamiento y la caja de acoplamiento.
conducir el impulsor semi abierto ternario mezclado para producir gas para la energía, y la descarga de gas a través de difusor sin paleta y cámara volute.
