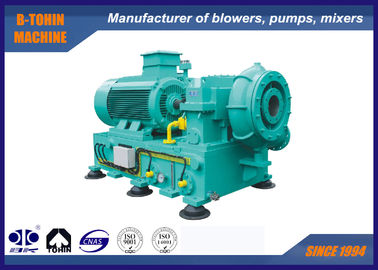

120 m3/min Soplador centrífugo de una sola etapa, agitador de acero, soplador de paletas de entrada
Sobre el GS
El soplador centrífugo de alta velocidad de fase única GS es especialmente para la aireación de las plantas de tratamiento de aguas residuales.
El soplador centrífugo de alta velocidad de fase única, que tiene una eficiencia superior al 80%, puede sustituir al soplador de raíces y a los sopladores multifásicos.
Comparado con el soplador de raíces, es una mejora revolucionaria.
Especificaciones
|
Número de modelo.
|
GS120-2. ¿Qué es eso?0
|
|
Presión diferencial de descarga
|
El número de unidades de carga
|
|
Potencia del motor
|
250 kW
|
|
Capacidad aérea
|
120 m3/min
|
|
Tipo de motor
|
Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero.
|
Aplicaciones
a. Para la industria del cemento: soplador de transporte de cemento, ventilación, etc.
b. Para el sistema de tratamiento de aguas residuales: soplador de aireación, soplador de lavado posterior, etc.
c. Para el transporte neumático: para el transporte de materias en polvo, como harina, cemento, arena, granos, etc.
d. Para la recolección de polvo, limpieza de polvo, ventilación en alguna fábrica, hospital, edificios, etc.
e. Para las centrales eléctricas: transporte de gas, aumento de oxígeno, ventilación, limpieza de polvo, etc.
Tecnología clave
|
1Dispositivo de vela guía de entrada
- posición ◄ delante de la rueda del soplador
- Función No sólo para ajustar la capacidad del soplador dentro del 45% - 100%, sino también para garantizar que el soplador alcance la máxima eficiencia dentro de su ámbito de ajuste,especialmente cuando los parámetros de funcionamiento difieren de los datos diseñados (baja temperatura o baja presión).
- Ajuste del funcionamiento automático o manual haciendo clic en la pantalla táctil de la caja de control del soplador.el operador eléctrico ajusta la paleta guía de entrada a una relación establecida después de recibir la señal de 4-20mA de CC, mientras esté en funcionamiento manual o en condiciones de mantenimiento, la paleta se ajusta manualmente.
|
 |
|
2Diseño de volute maduro
Rendimiento neumático fiable, alta eficiencia, eficiencia multivariable del 85%.
|
|
|
3Impeller de alta eficiencia
- La curva para el impulsor se selecciona de forma recurrente para simular las condiciones de trabajo en el ordenador, y se ajusta mejor al flujo real de gas.
- Hecho de aleación de aluminio aéreo o acero inoxidable, curvado hacia atrás por vía abierta (su ángulo de inclinación más pequeño de 6 grados), superficie mecanizada fina.
|
|
|
4. estructura de caja de engranajes y rodamiento de alta fiabilidad
- La caja de engranajes es de estructura horizontal dividida, carcasa volute conectada a la carcasa inferior y separada de la carcasa superior, lo que acorta el tiempo necesario para descargar la cubierta de la caja.
-
El eje de alta velocidad adopta tecnología de disco de empuje duro, alta eficiencia y baja pérdida mecánica confirmada por el contacto de la línea.
- El elíptico (dislocación) de rodamiento adoptado para el engranaje grande, rodamiento de plataforma inclinada para el engranaje de alta velocidad.
- El eje del soplador y el engranaje está hecho de acero forjado tratado térmicamente y rectificado adecuadamente.y la velocidad de resonancia de torsión está dentro del rango de ± 10% de la velocidad de marcha, todas las piezas giratorias están dinámicamente equilibradas.
- El engranaje ascendente es de tipo helicoidal de eje paralelo con engranaje pequeño integral y eje giratorio.
-
Fabricado en acero de aleación de forja de extinción de superficie y rectificado con precisión, el índice de servicio del engranaje es de al menos 1,8.
|
|
|
5. Conducción de engranajes de alta precisión
- Artículos de la categoría de mejor calidad adoptada
- El grado de precisión del engranaje se estabiliza en ISO1328 5~4
- El grado de precisión puede llegar a 3.
- Grado de precisión igual al estándar AGMA o DIN
|
|
|
6Conexión entre el impulsor y el eje de alta velocidad
- Adopte el tipo de conexión de la llave de cara extrema recta (pin) y el eje triangular
- La potencia máxima que puede transferir alcanza los 3.000 kW.
- Conveniente para el montaje y desmontaje sin dañar las piezas
|
|
|
7. Sellos de alto rendimiento
- El material de los sellos es una aleación de textura suave.
- Función fiable, larga vida útil
- No hay problemas de fugas.
- Bajo coste de mantenimiento, fácil de reemplazar
- Consumo de energía reducido sin fricción
|
Resultado de la operación
- La característica más llamativa del soplador GS es la eficiencia energética.
Desde el 1 de marzo de 2009, hemos comenzado a ejecutar una prueba de un soplador (Modelo: GS160) en la planta de tratamiento de aguas residuales de Qiting.
En comparación con dos sopladores de raíces de capacidad de 80m3/min cada uno y potencia del motor 132kW operados antes, cada mes se han ahorrado 30000 RMB después de usar GS Single-stage High-speed Centrifugal Blower,aunque no esté en funcionamiento a plena carga.
- Más seguro y más conveniente
Controlado automáticamente con cada avería registrada, más conveniente para el operador
Dibujo de ensamblaje del paquete del soplador
Suministro estándar del ámbito de aplicación
1. Soplador Cuerpo principal
2. paleta guía de entrada
3. Silenciador de entrada
4. unión flexible de acero inoxidable
5Caja de cambios de alta velocidad
7. válvula de descarga
8Válvula de compresión
9. Cuadro de base
10Sistema de lubricante
11. Caja de control PLC
12El motor.
