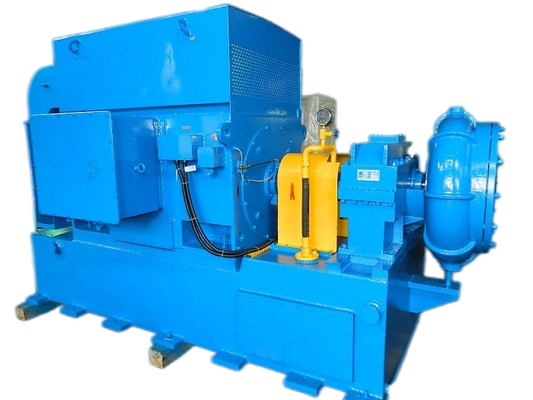

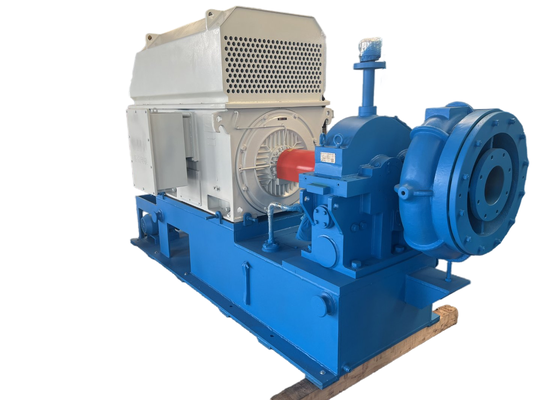

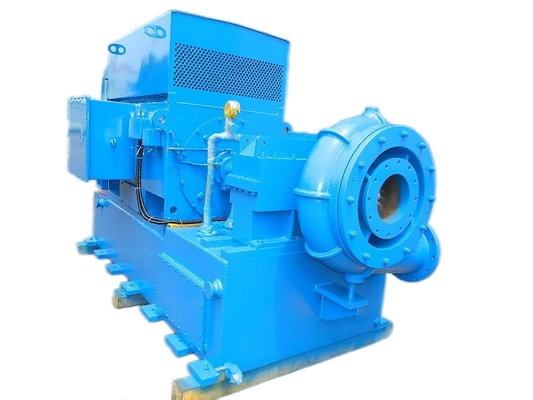

GS100 Serie 100 m3/min Flujo de aire Tratamiento de aguas residuales Soplador centrífugo de alta velocidad de una sola etapa

Soplador centrífugo de alta velocidad de una sola etapa para tratamiento de agua serie GS100 de 100 m³/min

Acerca de GS


El soplador centrífugo de alta velocidad de una etapa de la serie GS está especialmente diseñado para la aireación del tratamiento de aguas residuales. Mientras tanto, está disponible para medios como aire, nitrógeno, dióxido de nitrógeno y otros gases no corrosivos.

El soplador Gs se caracteriza por su amplia aplicabilidad, importante ahorro de energía, área pequeña y fácil instalación, operación y mantenimiento.

Presupuesto

Aplicaciones

a. Para la industria del cemento: soplador transportador de cemento, ventilación, etc.

b. Para sistema de tratamiento de aguas residuales: soplador de aireación, soplador de retrolavado, etc.

do. Para transporte neumático: para transportar materiales en polvo, como harina, cemento, arena, cereales, etc.

d. Para recolección de polvo, limpieza de polvo, ventilación en algunas fábricas, hospitales, edificios, etc.

mi. Para plantas de energía eléctrica: transporte de gas, aumento de oxígeno, ventilación, limpieza de polvo, etc.

Estructura del soplador

El soplador centrífugo de la serie Gs presenta un voladizo de una sola etapa, entrada axial y estructura de descarga radical. El aire ingresa al tubo de succión y al dispositivo de paleta guía de entrada desde la configuración del filtro de entrada. El motor impulsor principal está conectado con el acoplamiento y la caja elevadora. Al arrancar,

el engranaje elevador impulsa el impulsor semiabierto mixto ternario para generar gas para generar energía y el gas se descarga a través de un difusor sin paletas y una cámara de voluta.

Resultado de la operación

·Buen rendimiento aerodinámico: impulsor ternario semiabierto de flujo mixto adoptado para que no se produzcan vórtices fácilmente y para una pequeña pérdida de flujo de aire.

·Ajustada por una paleta guía de entrada, la curva de eficiencia de la unidad es plana e incluso en condiciones de funcionamiento no diseñadas, se puede lograr un buen efecto de ahorro de energía.

·Estructura compacta, superficie pequeña, fácil operación.

·El impulsor está hecho de aleación de aluminio de aviación de alta resistencia, mecanizado por un centro de mecanizado de varillaje de cinco coordenadas importado con un pequeño error de curva. Tiene un rendimiento neumático confiable y una alta eficiencia, mientras que puede ahorrar entre un 15% y un 25% de energía en comparación con la mayoría de los sopladores Roots.

·El impulsor y el engranaje de aceleración tienen una estructura integral, lo que reduce en gran medida la pérdida mecánica.

·Engranaje de aceleración de tipo helicoidal adoptado para una buena estabilidad, baja vibración, bajo ruido y una larga vida útil en funcionamiento a alta velocidad.

·Cojinete especial de almohadilla basculante: a través de almohadillas basculantes especiales, el producto tiene una alta estabilidad cuando funciona a alta velocidad.

·Alto grado de control automático, buena confiabilidad.

Dibujo de montaje del paquete de soplador.

Suministro estándar de alcance.

1. Cuerpo principal del soplador

2. Paleta guía de entrada

3. Silenciador de entrada

4. Junta flexible de acero inoxidable

5. Caja de cambios de alta velocidad

7. Válvula de descarga

8. Válvula de retención

9. Marco base

10. Sistema lubricante

11. Caja de control PLC

12. motores
