Lugar de origen: | China |
Nombre de la marca: | BK |
Certificación: | ISO9001/ISO14001 |
Número de modelo: | YU-EG65 |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | caso de madera estándar de la exportación |
Tiempo de entrega: | 15 a 30 días laborables, dependen de cantidad de la orden y de la especificación |
Capacidad de la fuente: | 20 conjuntos por mes |
Capacidad: | 1.77-5.77m3/min | Presión diferenciada de la descarga: | 10-80kpa |
---|---|---|---|
Tamaño de diámetro interior: | DN65 (2,5") | Tipo de enfriamiento: | Agua |
Tipo de conexión: | Transmitido por banda | Correa y polea: | Biogás, gas inútil, transportación media explosiva |
Alta luz: | ventilador del gas natural,Ventilador rotatorio del lóbulo de las raíces |

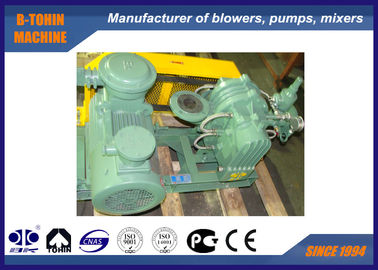

Las raíces mecanografían el ventilador del biogás, anti-corrosivo, ventilador a prueba de explosiones, especial del gas
Sobre YU-EG
Un nuevo tipo ventilador diseñó por nuestra compañía, impeledor y superficie interna con el revestimiento de Teflón, capaz de manejar los gases particulares con los materiales de los ácidos, de los álcalis, del corrosivo, inflamables o explosivos.
Especificaciones
Modelo |
YU-EG65 |
Capacidad del aire |
1.77-5.77m3/min |
Presión diferenciada de la descarga |
10-80KPA |
Velocidad rotatoria |
850-1600rpm |
Volumen del agua de enfriamiento |
6 l/min |
Tipo del motor |
2.2-15KW 380/400/415/440V, 3PHASES, 50/60HZ, tipo a prueba de explosiones motor |
Marca del motor |
Estándar: Motor de Siemens Beide o de Wannan Motor de Siemens y de ABB para su opción |
Tipo de la instalación |
Estándar: tipo vertical |
N.W. del ventilador sin el motor |
220kg |
Tamaño del embalaje aproximadamente. |
el 1.3*0.9*1.2m (length*width*height) |
Características |
1. Conveniente para el gas inflamable y corrosivo debido a su funcionamiento a prueba de explosiones y de la antisepsis 2. Equipado de multiplique el sello y sin salida 3. Rociado con el material especial de la antisepsis en el cilindro y la cubierta. |
Hoja del parámetro
Modelo |
Diámetro del puerto (milímetro) |
Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión |
Enfriamiento agua |
||||||||
Velocidad RPM |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | ||||
YU-EG 5003 |
65 (2,5") | 850 | 2,75 | 0,97 | 2,47 | 1,61 | 2,25 | 2,45 | 2,07 | 2,77 | 6 |
1000 | 3,35 | 1,15 | 3,07 | 1,89 | 2,86 | 2,89 | 2,68 | 3,26 | |||
1150 | 3,96 | 1,32 | 3,67 | 2,18 | 3,46 | 3,32 | 3,28 | 3,75 | |||
1250 | 4,36 | 1,43 | 4,08 | 2,36 | 3,86 | 3,61 | 3,68 | 4,08 | |||
1350 | 4,76 | 1,55 | 4,48 | 2,55 | 4,27 | 3,89 | 4,08 | 4,40 | |||
1500 | 5,36 | 1,72 | 5,08 | 2,84 | 4,87 | 4,33 | 4,69 | 4,89 | |||
1600 | 5,77 | 1,83 | 5,48 | 3,03 | 5,27 | 4,62 | 5,09 | 5,22 |
Modelo |
Diámetro del puerto (milímetro) |
Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión |
Enfriamiento agua |
||||||||
Velocidad RPM |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | ||||
YU-EG 5003 |
65 (2,5") | 850 | 1,92 | 3,38 | 1,77 | 3,98 | 6 | ||||
1000 | 2,52 | 3,97 | 2,38 | 4,68 | |||||||
1150 | 3,12 | 4,57 | 2,98 | 5,38 | 2,85 | 6,39 | |||||
1250 | 3,52 | 4,96 | 3,38 | 5,85 | 3,25 | 6,95 | |||||
1350 | 3,93 | 5,36 | 3,79 | 6,32 | 3,65 | 7,51 | 3,53 | 8,47 | |||
1500 | 4,53 | 5,96 | 4,39 | 7,02 | 4,26 | 8,34 | 4,14 | 9,41 | |||
1600 | 4,93 | 6,36 | 4,79 | 7,49 | 4,66 | 8,90 | 4,54 | 10,03 |
Estructura del cuerpo principal del ventilador
Dibujo de junta del paquete del ventilador
Fuente estándar de alcance
1. ventilador del eje
2. la presión del vacío alivia la válvula
3. válvula de control
4. silenciador de la entrada (con el filtro)
5. silenciador de la descarga
6. base pública (con la cubierta de la correa)
7. cojín de goma de la junta flexible y del choque
8. polea
9. indicador de presión
10. correa
11. pernos y nueces y otras piezas de la conexión
12. motor
FAQ
1. ¿Cuál es la información debe yo proporcionar cuando investigación?
A: Capacidad del aire
B: Presión
C: Uso
D: Utilice el ambiente (temperatura, la presión atmosférica)
E: ¿Hace usted necesita el motor?
U otros specials que usted nos da serán apreciados.
2. ¿Cuál es su garantía?
Nuestra garantía es 12 meses después de recibió el ventilador de las raíces. Durante el período de garantía, substituya las piezas dañadas para gratuitamente. Hacia fuera período de garantía, proporcionar servicios técnicos oportunos, de alta calidad y los recambios de las concesiones del precio para asegurar la operación segura y de alta calidad continua del equipo.
3. ¿Cuánto tiempo es la vida de servicio de raíces ventilador?
En el ambiente normal del uso
Una vida de servicio del ventilador es más de 10 años.
B la vida de servicio del impeledor es más de 60, 000 horas.
C la vida de servicio del transporte es más de 50, 000 horas.
D la vida de servicio del engranaje es más de 60, 000 horas.
4. ¿Cuál es sus términos del embalaje?
A: Generalmente, embalamos nuestras mercancías en caja libre de la madera contrachapada de la fumigación. Si usted ha registrado legalmente patente, podemos embalar las mercancías en sus cajas calificadas después de conseguir sus letras de la autorización.
5. ¿Cómo su fábrica controla calidad del producto?
Tenemos departamento de inspección de la calidad. Antes de enviar el producto, comprobamos cada producto. Si hay problema de la calidad, produciremos nuevo.
6. ¿Cuáles son sus términos del pago?
1. TT EL 30% COMO EL ANTICIPO Y TT EL 70% DESPUÉS DE LA INSPECCIÓN ANTES DE ENVIAR.
2,100% L/C IRREVOCABLE EN STGHT.
