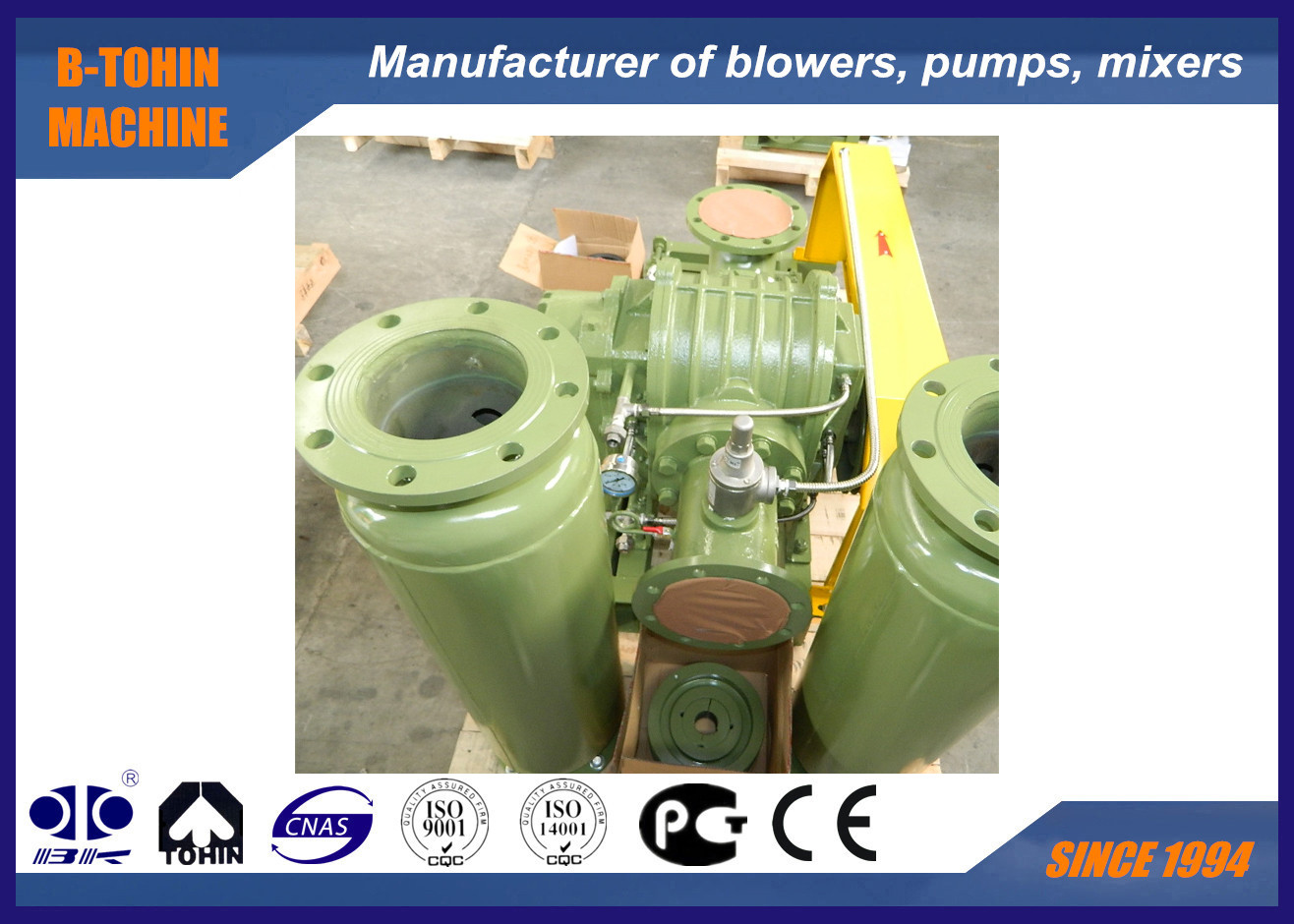

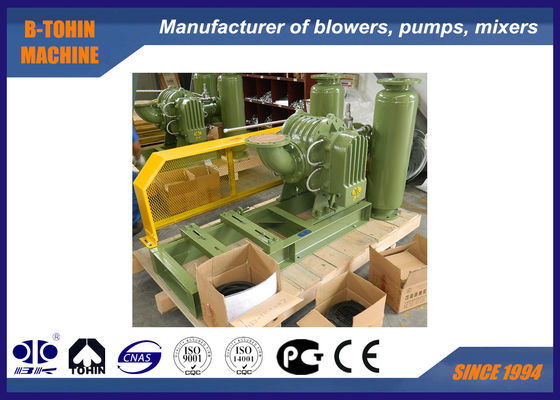

Ventilador rotatorio del lóbulo de las raíces para el gas del biogás, inútil e inflamable

Ventilador rotatorio del lóbulo de las raíces para el gas del biogás, inútil e inflamable

  • Ventilador rotatorio del lóbulo de las raíces para el gas del biogás, inútil e inflamable
Ventilador rotatorio del lóbulo de las raíces para el gas del biogás, inútil e inflamable
Datos del producto:
Lugar de origen: China
Nombre de la marca: BK
Certificación: ISO9001/ISO14001
Número de modelo: YU-EG200
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiable
Detalles de empaquetado: caso de madera estándar de la exportación
Tiempo de entrega: 15 a 30 días laborables, dependen de cantidad de la orden y de la especificación
Capacidad de la fuente: 20 conjuntos por mes
Contacto
Descripción detallada del producto
Capacidad: 20.64-45.47m3/min Presión diferenciada de la descarga: 10-70KPA
Tamaño de diámetro interior: DN200 (8") Tipo de enfriamiento: Agua
Tipo de conexión: Transmitido por banda Correa y polea: Biogás, gas inútil, transportación media explosiva
Alta luz:

ventilador del gas natural

,

Ventilador rotatorio del lóbulo de las raíces



El ventilador rotatorio del ventilador del biogás, inútil e inflamable del gas, arraiga el tipo ventilador del gas





Sobre YU-EG



Desde establecido, B-Tohin ha importado tecnología avanzada y el equipo, y ha desarrollado nuevos productos constantemente. De acuerdo con la experiencia de muchos años en industria del ventilador de las raíces, B-Tohin desarrolló un nuevo producto:  YU-EG arraiga el ventilador, que tiene PTFE de capa anticorrosivo en sus piezas interiores de la sobreintensidad de corriente. Es aplicable entregar el gas especial, tal como bio gas, gas ácido, gas del álcali y otro gas inútil.





Especificaciones



Modelo

YU-EG200

Capacidad del aire

20.64-45.47m3/min

Presión diferenciada de la descarga

10-70KPA

Velocidad rotatoria

850-1400rpm

Volumen del agua de enfriamiento

20 l/min

Tipo del motor

15-75KW

380/400/415/440V, 3PHASES, 50/60HZ, tipo a prueba de explosiones motor

Marca del motor

Estándar: Motor de Siemens Beide o de Wannan

Motor de Siemens y de ABB para su opción

Tipo de la instalación

Estándar: tipo vertical

N.W. del ventilador sin el motor

850kg

Tamaño del embalaje aproximadamente.

los 2.15*1.6*1.7m (length*width*height)







Hoja del parámetro



Modelo

Diámetro del puerto

 (milímetro)

Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión

Enfriamiento

agua
(l/min)

Velocidad
RPM
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio

YU-EG

200

200 (8") 850 26,13  10,03  24,55  14,96  23,35  19,58  22,33  22,19  20
1000 31,40  11,81  29,82  17,60  28,63  23,04  27,61  26,11
1150 36,68  13,58  35,10  20,24  33,90  26,50  32,88  30,03
1250 40,20  14,76  38,61  22,00  37,42  28,80  36,40  32,64
1400 45,47  16,53  43,89  24,63  42,69  32,26  41,67  36,55



Modelo

Diámetro del puerto

 (milímetro)

Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión

Enfriamiento

 agua
(l/min)

Velocidad
RPM
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio

YU-EG

200

200 (8") 850 21,45  27,25  20,64  32,31          20
1000 26,73  32,06  25,92  38,01  25,18  43,96
1150 32,00  36,87  31,19  43,71  30,45  50,55
1250 35,52  40,07  34,71  47,51  33,97  54,94
1400 40,79  44,88  39,98  53,21  39,25  61,54





Lista de materiales



Ventilador rotatorio del lóbulo de las raíces para el gas del biogás, inútil e inflamable 0



No.

Nombre de parte

Qty.

Materiales



No.

Nombre de parte

Qty.

Materiales

1

Cilindro

1

HT200



17

Agujero de perno de pasador

4



2

Conduzca la placa de extremo

1

HT200



18

Adapte la placa de extremo

1

HT200

3

Sistema de enfriamiento







19

Lanzador de la grasa

2

45#

4

Entrerrosca de grasa

4

cobre



20

Nuez redonda

2

45#

5

Sello de gas

8

PTFE



21

Sello de aceite

2

FPM

6

Sello de aceite

4

FPM



22

Anillo o

2

FPM

7

Conduzca el impeledor

1

QT500



23

Engranaje cónico interno

2

20CrMnTi

8

Anillo o

8

FPM



24

Nuez de la abrazadera

2

45#

9

Sello de aceite

1

FPM



25

Cuello derecho

2

45#

10

El llevar

2

GCr15



26

Cubierta del tanque de aceite

1

HT200

11

Llave

1

45#



27

Indicador llano de aceite

1

resina

12

Conduzca la cubierta del impeledor

1

45#



28

Primavera de la mariposa

2

65Mn

13

Salte el anillo

2

65Mn



29

Pare la lavadora

2

Q235

14

Impeledor conducido



QT500



30

Enchufe del magnetismo

1



15

Cubierta conducida del impeledor

1

45#



31

El llevar

2

GCr15

16

Anillo o

2

FPM



32

Manga del eje

4

45#





Dibujo de junta del paquete del ventilador

Ventilador rotatorio del lóbulo de las raíces para el gas del biogás, inútil e inflamable 1







Fuente estándar de alcance



1. ventilador del eje

2. la presión del vacío alivia la válvula

3. válvula de control

4. silenciador de la entrada del acero inoxidable (con el filtro)

5. silenciador de la descarga del acero inoxidable

6. base pública (con la cubierta de la correa)

7. junta flexible del acero inoxidable y cojín del choque

8. polea

9. metro de la presión

10. correa

11. pernos y nueces y otras piezas de la conexión

12. motor
