Fabricante profesional de diversas clases de ventiladores
 |
| Lugar de origen: | China |
| Nombre de la marca: | BK |
| Certificación: | ISO9001/ISO14001 |
| Número de modelo: | YU-EG125 |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | caso de madera estándar de la exportación |
| Tiempo de entrega: | 15 a 30 días laborables, dependen de cantidad de la orden y de la especificación |
| Capacidad de la fuente: | 20 conjuntos por mes |
| Capacidad: | 7.96-18.78m3/min | Presión diferenciada de la descarga: | 10-80kpa |
|---|---|---|---|
| Tamaño de diámetro interior: | DN125 (5") | Tipo de enfriamiento: | Agua |
| Tipo de conexión: | Transmitido por banda | Correa y polea: | Biogás, gas inútil, transportación media explosiva |
| Alta luz: | ventilador del gas del vertido,ventilador del gas natural |
||

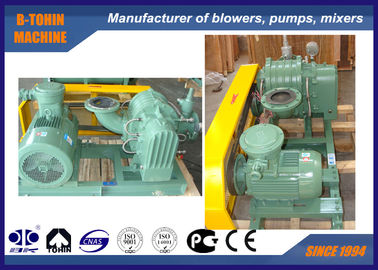

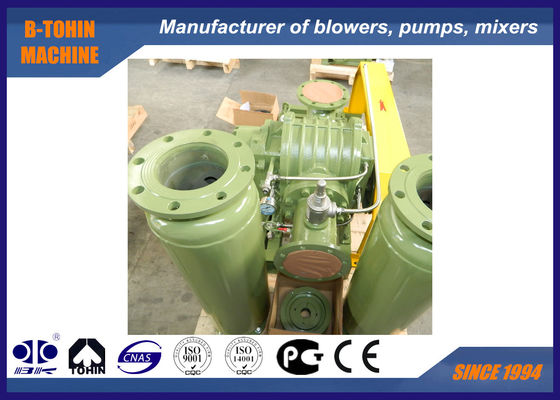

Ventilador del biogás de las raíces, bio gas y ventilador ácido del uso, anticorrosivos
Uso
El ventilador de la serie de YU-EG se diseña para el uso especial del gas. Cubriendo las piezas interiores de la sobreintensidad de corriente con PTFE y adoptando la junta flexible inoxidable, entrada y silenciador inoxidables del mercado, puede ser aplicado en la transportación del bio gas, del álcali, del ácido y del otro gas inflamable.
Especificaciones
|
Modelo |
YU-EG125 |
|
Capacidad del aire |
7.96-18.78m3/min |
|
Presión diferenciada de la descarga |
10-80KPA |
|
Velocidad rotatoria |
1000-1650rpm |
|
Volumen del agua de enfriamiento |
12 l/min |
|
Tipo del motor |
4-37KW 380/400/415/440V, 3PHASES, 50/60HZ, tipo a prueba de explosiones motor |
|
Marca del motor |
Estándar: Motor de Siemens Beide o de Wannan Motor de Siemens y de ABB para su opción |
|
Tipo de la instalación |
Estándar: tipo vertical |
|
N.W. del ventilador sin el motor |
350kg |
|
Tamaño del embalaje aproximadamente. |
el 1.8*1.3*1.5m (length*width*height) |
Características
1. Estructura compacta, la misma construcción de la entrada del ventilador y mercado, convenientes para diversos tipos de la instalación
2. El impeledor y el eje es en conjunto pieza echada para la operación estable.
3. Los transportes y los sellos de alta calidad aseguran la operación segura.
4. La estructura de la refrigeración por agua se adopta para el transporte de protección del recalentamiento.
5. Motor DIIBT4 equipado para el uso peligroso del área.
Hoja del parámetro
| Modelo |
Diámetro del puerto (milímetro) |
Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión |
Enfriamiento agua |
||||||||
| Velocidad RPM |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | ||||
| YU-EG 125 |
125 (5") | 1000 | 10,78 | 3,05 | 10,13 | 5,39 | 9,64 | 7,24 | 9,22 | 9,11 | 12 |
| 1150 | 12,62 | 3,51 | 11,98 | 6,20 | 11,49 | 8,33 | 11,07 | 10,48 | |||
| 1250 | 13,85 | 3,82 | 13,21 | 6,74 | 12,72 | 9,05 | 12,30 | 11,39 | |||
| 1400 | 15,70 | 4,28 | 15,06 | 7,55 | 14,57 | 10,14 | 14,15 | 12,76 | |||
| 1500 | 16,93 | 4,58 | 16,29 | 8,08 | 15,80 | 10,86 | 15,38 | 13,67 | |||
| 1650 | 18,78 | 5,04 | 18,14 | 8,89 | 17,65 | 11,95 | 17,23 | 15,04 | |||
| Modelo |
Diámetro del puerto (milímetro) |
Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión |
Enfriamiento agua |
||||||||
| Velocidad RPM |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | ||||
| YU-EG 125 |
125 (5") | 1000 | 8,87 | 11,29 | 8,53 | 13,46 | 8,23 | 15,11 | 7,96 | 17,19 | 12 |
| 1150 | 10,71 | 12,98 | 10,38 | 15,48 | 10,07 | 17,38 | 9,80 | 19,77 | |||
| 1250 | 11,94 | 14,11 | 11,61 | 16,82 | 11,30 | 18,89 | 11,03 | 21,49 | |||
| 1400 | 13,79 | 15,80 | 13,46 | 18,84 | 13,15 | 21,16 | 12,88 | 24,07 | |||
| 1500 | 15,02 | 16,93 | 14,69 | 20,19 | 14,38 | 22,67 | 14,11 | 25,79 | |||
| 1650 | 16,87 | 18,62 | 16,54 | 22,21 | 16,23 | 24,94 | 15,96 | 28,36 | |||
Estructura del cuerpo principal del ventilador
Dibujo de junta del paquete del ventilador
Fuente estándar de alcance
1. ventilador del eje
2. la presión del vacío alivia la válvula
3. válvula de control
4. silenciador de la entrada (con el filtro)
5. silenciador de la descarga
6. base pública (con la cubierta de la correa)
7. cojín de goma de la junta flexible y del choque
8. polea
9. indicador de presión
10. correa
11. pernos y nueces y otras piezas de la conexión
12. motor
