Lugar de origen: | China |
Nombre de la marca: | BK |
Certificación: | ISO9001/ISO14001/CE |
Número de modelo: | BKW7011 |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negotiation |
Detalles de empaquetado: | caso de madera estándar de la exportación |
Tiempo de entrega: | 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación |
Condiciones de pago: | L / C, T / T |
Capacidad de la fuente: | 100 juegos al mes |
Nombre: | Ventilador rotatorio del lóbulo de las raíces | Tipo: | La dislocación positiva arraiga el tipo, tres lóbulos |
---|---|---|---|
Capacidad del aire: | 10.02-28.39m3/min | Presión diferenciada de la descarga: | 60-100KPA |
Poder del motor: | 22-75W | Diámetro interior de la descarga: | DN150 (6") |
Tipo conducido: | impulsado por motor, conectado por la correa y la polea | Tipo de la instalación: | horizontal, vertical disponible también |
Alta luz: | ventilador de alta presión,ventilador rotatorio del lóbulo |

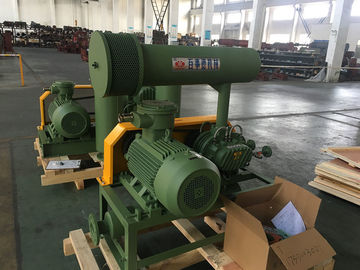

DN150 arraiga el ventilador rotatorio del lóbulo, ventilador neumático de alta presión de las raíces
El ventilador rotatorio BKW del lóbulo de las raíces de es un producto que ha sido desarrollado adoptando técnicas avanzadas, sobre la base de la experiencia de la fabricación de muchos años en el tipo ventiladores rotatorios de las raíces de B-Tohin.
Especificaciones
Modelo |
BKW7011 |
Capacidad del aire |
10.02-28.39m3/min |
Presión diferenciada de la descarga |
60-100KPA |
Velocidad rotatoria |
700-1500rpm |
Volumen del agua de enfriamiento |
10 l/min |
Tipo del motor |
22-75KW |
Marca del motor |
Estándar: Motor de Siemens Beide o de Wannan |
Tipo de la instalación |
Estándar: tipo horizontal. |
N.W. del ventilador sin el motor |
520kg |
Tamaño del embalaje aproximadamente. |
el 1.8*1.2*2m (L*W*H) |
Características
1. Entrega el aire totalmente sin aceite.
2. oscilación y de poco ruido bajos por el equilibrio completo.
3. pequeño cambio en capacidad contra cambio en la presión.
4. eficacia alta debido al perfil especial.
5. la estructura simple, libera de problema.
Usos
1. industria petroquímica
2. materiales de construcción,
3. energía eléctrica, metalurgia
4. fertilizante químico
5. fabricación de papel
6. acuicultura y tratamiento de aguas residuales, y la industria de la protección del medio ambiente
Hoja del parámetro
Modelo | Velocidad | Capacidad de la entrada (m3/min) y poder del eje (kilovatios) | Enfriamiento Agua |
|||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
RPM | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | L/min | |
BKW7011 DN150 (6") |
700 | 10,45 | 17,83 | 10,02 | 19,00 | 10 | ||||||
850 | 13,81 | 21,65 | 13,39 | 23,07 | 13,01 | 26,28 | 12,65 | 29,64 | 12,29 | 32,85 | ||
1000 | 17,18 | 25,47 | 16,75 | 27,14 | 16,37 | 30,92 | 16,01 | 34,87 | 15,65 | 38,65 | ||
1150 | 20,54 | 29,30 | 20,11 | 31,21 | 19,73 | 35,56 | 19,37 | 40,10 | 19,02 | 44,45 | ||
1250 | 22,78 | 31,84 | 22,36 | 33,92 | 21,98 | 38,65 | 21,62 | 43,58 | 21,26 | 48,31 | ||
1400 | 26,15 | 35,66 | 25,72 | 37,99 | 25,34 | 43,29 | 24,98 | 48,81 | 24,62 | 54,11 | ||
1500 | 28,39 | 38,21 | 27,96 | 40,70 | 27,58 | 46,38 | 27,22 | 52,30 | 26,86 | 57,97 |
Estructura del cuerpo principal del ventilador
Sentido de chorro del agua de enfriamiento
Dibujo de junta del paquete del ventilador
Fuente estándar de alcance
1. ventilador del eje
2. silenciador de la entrada (con el filtro de aire)
3. silenciador del mercado
4. alivie la válvula
5. válvula de control
6. junta flexible
7. indicador de presión
8. polea del ventilador y polea del motor
9. V-correa
10. cubierta de la correa
11 base del público
12. motor
