Fabricante profesional de diversas clases de ventiladores
 |
| Lugar de origen: | China |
| Nombre de la marca: | BK |
| Certificación: | ISO9001/ISO14001 |
| Número de modelo: | BKW8024S |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Caso de madera estándar de la exportación |
| Tiempo de entrega: | 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 50 SISTEMAS por mes |
| Nombre: | Ventilador rotatorio del lóbulo de las raíces | Tipo: | Tipo positivo de las raíces de la dislocación, tres lóbulos |
|---|---|---|---|
| Capacidad del aire: | 31.89-50.67m3/min | Descargue la presión diferenciada: | 60-80KPA |
| Poder del motor: | 55-90W | Diámetro interior de la descarga: | DN200 (8") |
| Tipo conducido: | impulsado por motor, conectado por la correa y la polea | Tipo de la instalación: | disponible horizontal, vertical también |
| Material: | Arrabio | ||
| Alta luz: | la acuicultura arraiga el ventilador rotatorio del lóbulo,Ventilador rotatorio del lóbulo de las raíces del arrabio,3600m3/Hour arraiga el ventilador positivo de la dislocación |
||

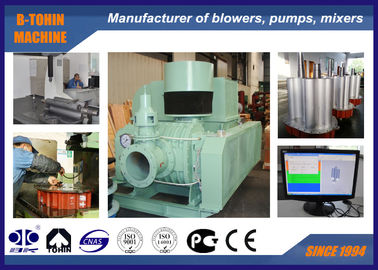

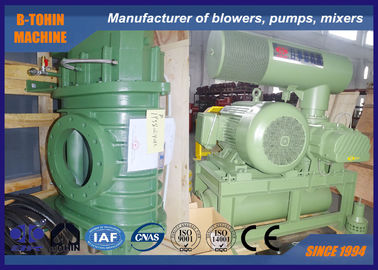

Ventilador rotatorio del lóbulo de las raíces del ventilador 3600m3/Hour del lóbulo de las raíces del arrabio
Los ventiladores rotatorios del lóbulo se utilizan en el tratamiento de aguas transportadoras, residuales neumático, la acuicultura, granjas de pescados, sistemas del vacío, la formación la termal, el tratamiento de superficie y usos similares.
Los ventiladores de las raíces se utilizan para airear las aguas residuales crudas y la basura orgánica industrial. La aireación conduce la digestión de la basura por los microorganismos. Los ventiladores de las raíces también se utilizan para la limpieza del tanque de la arena, el filtro que limpia con un chorro de agua, repercutir y la recuperación de gases. Los ventiladores sin aceite de las raíces se utilizan para la aireación profunda de la célula.
El ventilador de las raíces es una clase de ventilador volumétrico cuya capacidad y revolución del aire ha formado una proporción. Cada rotación del tipo ventilador del tres-lóbulo necesita tres veces de la descarga del suction& del aire de dos-lóbulos. Comparado al tipo ventilador del dos-lóbulo, el ventilador de tres raíces del lóbulo tiene las características de la pulsación baja del aire y de una operación más estable.
Tiene dos lóbulos en los dos transportes paralelos. Hay pequeños espacios minúsculos entre los lóbulos, la cubierta elíptica así como cada lóbulo. él la rotación uniforme de la velocidad de los lóbulos en las direcciones opuestas hace el cierto aire de la cantidad circundado por la cubierta y los lóbulos transportados para formar el lado de la succión al lado de la descarga.
Especificaciones
|
Modelo |
BKW8024S |
|
Capacidad del aire |
31.89-50.67m3/min |
|
Descargue la presión diferenciada |
60-80KPA |
|
Velocidad rotatoria |
800-1100rpm |
|
Volumen del agua de enfriamiento |
15 l/min |
|
Tipo del motor |
55-90KW |
|
Marca del motor |
Estándar: Motor de Siemens Beide o de Wannan |
|
Tipo de la instalación |
Estándar: tipo horizontal. |
|
N.W. del ventilador sin el motor |
1160kg |
|
Tamaño que embala aproximadamente. |
los 2.28*1.51*2.45m (L*W*H) |
Características
1. las curvas del rotor mejoraron para el ahorro de la energía 15 al 25%
El ventilador de las raíces 2.BKW tiene bueno sellando funcionamiento usando el material de lacre de goma del fluoro.
3. la exactitud del engranaje es la quinta clase, y las piezas principales son NC trabajadas a máquina para asegurar buen funcionamiento.
vibración 4.Low debido al equilibrio dinámico exacto.
5.The transportó el aire está limpio y libre del aceite o del polvo.
Hoja del parámetro
| Modelo | Diámetro del puerto (milímetros) | Velocidad | Circulación de aire de la entrada (m3/min) y poder del eje (kilovatio) (m3/min) | |||||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | Enfriamiento Agua |
|||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| RPM | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | L/min | |||
| BKW8024S | 200 (8") | 800 | 33,69 | 46,25 | 32,76 | 51,61 | 31,89 | 56,97 | 15 | |||||
| 850 | 36,52 | 49,14 | 35,59 | 54,84 | 34,72 | 60,53 | ||||||||
| 900 | 39,35 | 52,03 | 38,42 | 58,06 | 37,56 | 64,09 | ||||||||
| 1000 | 45,01 | 57,82 | 44,08 | 64,51 | 43,22 | 71,21 | ||||||||
| 1100 | 50,67 | 63,60 | 49,74 | 70,96 | 48,88 | 78,33 | ||||||||
Estructura del cuerpo principal del ventilador
Sentido de chorro del agua de enfriamiento
Dibujo de junta del paquete del ventilador

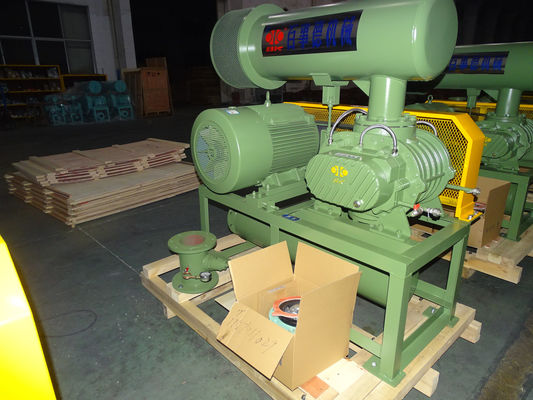

Fuente estándar de alcance
1. ventilador del eje
2. silenciador de la entrada (con el filtro de aire)
3. silenciador del mercado
4. alivie la válvula
Es un dispositivo de seguridad en el sistema. Cuando el sistema trabaja anormalmente y la resistencia es más alta que el valor clasificado, la válvula de descarga de presión se abre para descargar el aire de la válvula de descarga de presión para evitar que el ventilador y el motor sean sobrecarga.
5. válvula de control
Se utiliza para prevenir la expulsión del aire de alta presión en el sistema durante cierre. La expulsión puede causar la reversión del ventilador y después causar malfuncionamientos del ventilador. El cuerpo de válvula se hace del arrabio.
6. junta flexible
7. indicador de presión
8. polea del ventilador y polea del motor
9. V-correa
10. cubierta de la correa
11 base pública
. motor 12
