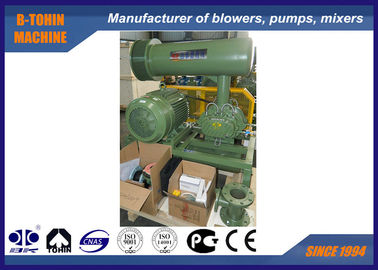

DN100 arraiga el ventilador rotatorio de la aireación del lóbulo con la presión 100KPA del maxiumum

DN100 arraiga el ventilador rotatorio de la aireación del lóbulo con la presión 100KPA del maxiumum

  • DN100 arraiga el ventilador rotatorio de la aireación del lóbulo con la presión 100KPA del maxiumum
  • DN100 arraiga el ventilador rotatorio de la aireación del lóbulo con la presión 100KPA del maxiumum
DN100 arraiga el ventilador rotatorio de la aireación del lóbulo con la presión 100KPA del maxiumum
Datos del producto:
Lugar de origen: China
Nombre de la marca: BK
Certificación: ISO9001/ISO14001/CE
Número de modelo: BKW5006
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiation
Detalles de empaquetado: caso de madera estándar de la exportación
Tiempo de entrega: 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 100 juegos al mes
Contacto
Descripción detallada del producto
Nombre: Ventilador rotatorio del lóbulo de las raíces Tipo: La dislocación positiva arraiga el tipo, tres lóbulos
Capacidad del aire: 3.08-11.05m3/min Presión diferenciada de la descarga: 60-100KPA
Poder del motor: 11-30W Diámetro interior de la descarga: DN100 (4")
Tipo conducido: impulsado por motor, conectado por la correa y la polea Tipo de la instalación: Vertical, disponible horizontal también
Alta luz:

ventilador de alta presión

,

ventilador positivo rotatorio





DN100 arraiga el ventilador rotatorio del lóbulo, presión 100KPA, ventilador del maxiumum de las raíces de la aireación



En la base de la tecnología introducida del americano, desarrollamos ventiladores de las raíces de la serie de BKW con la estructura del tri lóbulo y por agua de la refrigeración. La unidad del ventilador tiene una construcción compacta incluyendo ventilador, motor, los silenciadores de la entrada y de la descarga, filtro, las juntas flexibles, válvula del relesf, válvula de control, e indicador de presión, y también se puede equipar de recinto acústico y de los dispositivos de control.






Especificaciones


Modelo

BKW5006

Capacidad del aire

3.08-11.05m3/min

Presión diferenciada de la descarga

60-100KPA

Velocidad rotatoria

850-2000rpm

Volumen del agua de enfriamiento

6 l/min

Tipo del motor

11-30KW
380/400/415/440V, 3PHASES, 50/60HZ

Marca del motor

Estándar: Motor de Siemens Beide o de Wannan
Motor de Siemens y de ABB para su opción

Tipo de la instalación

Estándar: tipo horizontal.
Tipo vertical disponible para su opción

N.W. del ventilador sin el motor

214kg

Tamaño del embalaje aproximadamente.

Caja de embalaje para el ventilador: el 1.4*1*0.75m (L*W*H)

Caja de embalaje para los accesorios del ventilador: el 1.22*0.66*0.51m (L*W*H)





Usos

1. tratamiento de aguas residuales de la aireación

2. repercusión en el tratamiento de aguas residuales

3. transportación neumática en plantas del cemento

4. retiro de polvo en central eléctrica






Hoja del parámetro

Modelo Velocidad Capacidad de la entrada (m3/min) y poder del eje (kilovatio) Enfriamiento
Agua
0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2    0.9kgf/cm2 1.0kgf/cm2
6000mmH2O 7000mmH2O 8000mmH2O 9000mmH2O 10000mmH2O
0.06Mpa 0.07Mpa 0.08Mpa 0.09Mpa 0.1Mpa
RPM m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio L/min
BKW5006
Diámetro del puerto: DN100 (4")
850 3,28 6,44 3,08 7,27             6
1000 4,29 7,58 4,09 8,55 3,91 9,69 3,73 10,83
1150 5,31 8,72 5,10 9,83 4,93 11,15 4,74 12,46
1250 5,98 9,47 5,78 10,69 5,60 12,12 5,42 13,54
1350 6,66 10,23 6,45 11,55 6,28 13,09 6,10 14,63 5,94 16,17
1500 7,67 11,37 7,47 12,83 7,29 14,54 7,11 16,25 6,95 17,96
1600 8,35 12,13 8,14 13,68 7,97 15,51 7,79 17,33 7,63 19,16
1750 9,36 13,26 9,16 14,97 8,98 16,96 8,80 18,96 8,64 20,96
1850 10,04 14,02 9,83 15,82 9,66 17,93 9,48 20,04 9,32 22,15
2000 11,05 15,16 10,85 17,10 10,67 19,39 10,49 21,67 10,33 23,95






Estructura del cuerpo principal del ventilador

DN100 arraiga el ventilador rotatorio de la aireación del lóbulo con la presión 100KPA del maxiumum 0




Sentido de chorro del agua de enfriamiento

DN100 arraiga el ventilador rotatorio de la aireación del lóbulo con la presión 100KPA del maxiumum 1





Dibujo de junta del paquete del ventilador



DN100 arraiga el ventilador rotatorio de la aireación del lóbulo con la presión 100KPA del maxiumum 2




Fuente estándar de alcance

1. ventilador del eje

2. silenciador de la entrada (con el filtro de aire)

3. silenciador del mercado

4. alivie la válvula

5. válvula de control

6. junta flexible

7. indicador de presión

8. polea del ventilador y polea del motor

9. V-correa

10. cubierta de la correa
11 base del público

12. motor
