Lugar de origen: | China |
Nombre de la marca: | BK |
Certificación: | ISO9001/ISO14001/CE |
Número de modelo: | BKW8016 |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negotiation |
Detalles de empaquetado: | caso de madera estándar de la exportación |
Tiempo de entrega: | 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación |
Condiciones de pago: | L / C, T / T |
Capacidad de la fuente: | 50 juegos por mes |
Nombre: | Ventilador rotatorio del lóbulo de las raíces | Capacidad del aire: | 14.63-43.50m3/min |
---|---|---|---|
Presión diferenciada de la descarga: | 60-100KPA | Poder del motor: | 37-110W |
Diámetro interior de la descarga: | DN200 (8") | Tipo conducido: | impulsado por motor, conectado por la correa y la polea |
Tipo de la instalación: | Vertical, disponible horizontal también | ||
Alta luz: | ventilador positivo rotatorio,ventilador rotatorio del lóbulo |

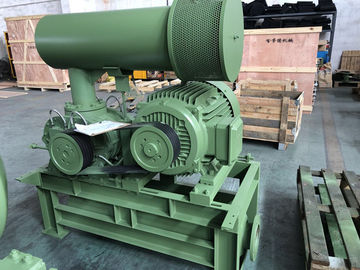

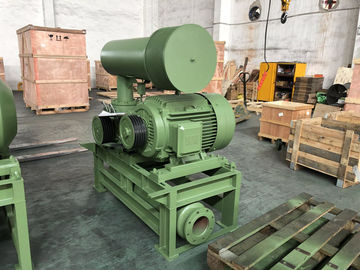

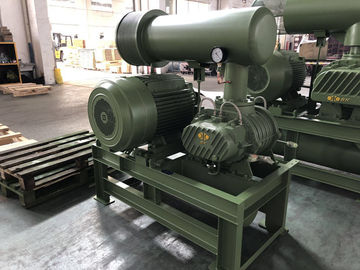

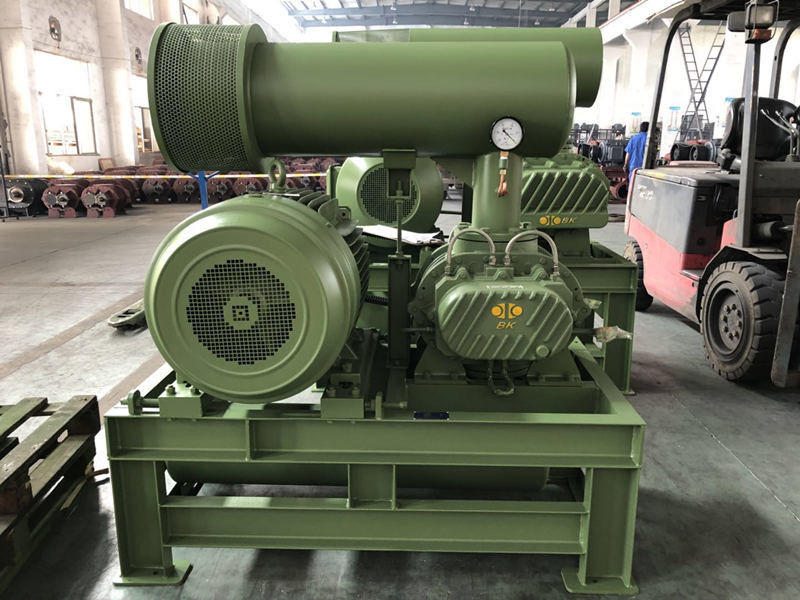

Ventile el ventilador rotatorio del lóbulo de las raíces, presión 100-150KPA, ventile neumático transportan el ventilador
Sobre BKW
Refrigeración por agua adoptada en la cubierta del transporte, que puede bajar la temperatura del transporte para prolongar la vida del servicio del transporte y permitirla más arriba
operación de la presión.
Especificaciones
Modelo |
BKW8016 |
Capacidad del aire |
14.63-43.50m3/min |
Presión diferenciada de la descarga |
60-100KPA |
Velocidad rotatoria |
700-1500rpm |
Volumen del agua de enfriamiento |
15 l/min |
Tipo del motor |
37-110KW |
Marca del motor |
Estándar: Motor de Siemens Beide o de Wannan |
Tipo de la instalación |
Estándar: tipo horizontal. |
N.W. del ventilador sin el motor |
800kg |
Tamaño del embalaje aproximadamente. |
Caja de embalaje para el ventilador: los 2.1*1.25*1.2m (L*W*H) Caja de embalaje para los accesorios del ventilador: el 1.73*0.9*0.66m (L*W*H) |
Características
1. De un tipo mejorado de la serie de BK para alcanzar de alta presión
2. El levantamiento de alta temperatura ocurre bajo operación de alta presión, el sistema de la refrigeración por agua solucionará el problema y protegerá los transportes.
Hoja del parámetro
Modelo | Velocidad | Capacidad de la entrada (m3/min) y poder del eje (kilovatios) | Enfriamiento Agua |
|||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
RPM | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | L/min | |
BKW5003 Diámetro del puerto: DN65 (2,5") |
1000 | 2,38 | 4,68 | 2,25 | 5,56 | 4 | ||||||
1150 | 2,98 | 5,38 | 2,85 | 6,39 | 2,73 | 7,21 | 2,61 | 8,03 | ||||
1250 | 3,38 | 5,85 | 3,25 | 6,95 | 3,13 | 7,84 | 3,01 | 8,73 | ||||
1350 | 3,79 | 6,32 | 3,65 | 7,51 | 3,53 | 8,47 | 3,42 | 9,42 | ||||
1500 | 4,39 | 7,02 | 4,26 | 8,34 | 4,14 | 9,41 | 4,02 | 10,47 | 3,91 | 11,54 | ||
1600 | 4,79 | 7,49 | 4,66 | 8,90 | 4,54 | 10,03 | 4,42 | 11,17 | 4,31 | 12,30 | ||
1750 | 5,40 | 8,19 | 5,26 | 9,73 | 5,14 | 10,97 | 5,03 | 12,22 | 4,92 | 13,46 | ||
1850 | 5,80 | 8,66 | 5,67 | 10,29 | 5,54 | 11,60 | 5,43 | 12,91 | 5,32 | 14,23 | ||
2000 | 6,40 | 9,36 | 6,27 | 11,12 | 6,15 | 12,54 | 6,03 | 13,96 | 5,92 | 15,38 |
Estructura del cuerpo principal del ventilador
Sentido de chorro del agua de enfriamiento
Dibujo de junta del paquete del ventilador
Fuente estándar de alcance
1. ventilador del eje
2. silenciador de la entrada (con el filtro de aire)
3. silenciador del mercado
4. alivie la válvula
5. válvula de control
6. junta flexible
7. indicador de presión
8. polea
9. V-correa
10. cubierta de la correa
11 base del ventilador
12. motor eléctrico
