Fabricante profesional de diversas clases de ventiladores
 |
| Lugar de origen: | China |
| Nombre de la marca: | BK |
| Certificación: | ISO9001/ISO14001/CE |
| Número de modelo: | BKW6005 |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | caso de madera estándar de la exportación |
| Tiempo de entrega: | 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación |
| Condiciones de pago: | L / C, T / T |
| Capacidad de la fuente: | 100 juegos al mes |
| Nombre: | Ventilador rotatorio del lóbulo de las raíces | Tipo: | La dislocación positiva arraiga el tipo, tres lóbulos |
|---|---|---|---|
| Capacidad del aire: | 3.62-11.15m3/min | Presión diferenciada de la descarga: | 60-100KPA |
| Poder del motor: | 11-30W | Diámetro interior de la descarga: | DN80 (3") |
| Tipo conducido: | impulsado por motor, conectado por la correa y la polea | Impeledor y eje: | eche como parte integrante, tres lóbulos |
| Alta luz: | ventilador de alta presión,ventilador rotatorio del lóbulo |
||

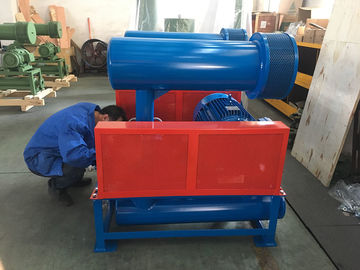

DN80 arraiga el ventilador rotatorio del lóbulo, presión 100KPA, ventilador del maxiumum de la aireación
El tipo tipo BKW de las raíces del tres-lóbulo del ventilador rotatorio es un producto que ha sido desarrollado adoptando técnicas innovadas,
de acuerdo con nuestra experiencia de la fabricación en las raíces mecanografíe los ventiladores rotatorios durante muchos años.
Especificaciones
|
Modelo |
BKW6005 |
|
Capacidad del aire |
3.62-11.15m3/min |
|
Presión diferenciada de la descarga |
60-100KPA |
|
Velocidad rotatoria |
850-1800rpm |
|
Volumen del agua de enfriamiento |
5 l/min |
|
Tipo del motor |
11-30KW |
|
Marca del motor |
Estándar: Motor de Siemens Beide o de Wannan |
|
Tipo de la instalación |
Estándar: tipo horizontal. |
|
N.W. del ventilador sin el motor |
256kg |
|
Tamaño del embalaje aproximadamente. |
Caja de embalaje para el ventilador: el 1.5*0.95*0.9m (L*W*H) Caja de embalaje para los accesorios del ventilador: el 1.31*0.6*0.5m (L*W*H) |
Características
1. De acuerdo con el diseño de las series de BK, mejorando el sistema fin-plateado de la refrigeración por agua del diseño está instalado para alcanzar de alta presión
2. La temperatura alta es dura dañar llevar así que se prolonga la vida del servicio del transporte.
Hoja del parámetro
| Modelo | Velocidad | Capacidad de la entrada (m3/min) y poder del eje (kilovatios) | Enfriamiento Agua |
|||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
| RPM | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | L/min | |
| BKW6005 Diámetro del puerto: DN80 (3") |
850 | 3,84 | 7,28 | 3,62 | 8,20 | 5 | ||||||
| 1000 | 5,00 | 8,56 | 4,77 | 9,65 | 4,58 | 10,94 | 4,38 | 12,24 | ||||
| 1150 | 6,15 | 9,84 | 5,93 | 11,09 | 5,74 | 12,59 | 5,54 | 14,08 | ||||
| 1250 | 6,92 | 10,70 | 6,70 | 12,06 | 6,50 | 13,68 | 6,30 | 15,30 | 6,14 | 16,92 | ||
| 1400 | 8,07 | 11,98 | 7,85 | 13,51 | 7,66 | 15,32 | 7,46 | 17,14 | 7,29 | 18,95 | ||
| 1500 | 8,84 | 12,84 | 8,62 | 14,47 | 8,43 | 16,42 | 8,23 | 18,36 | 8,06 | 20,31 | ||
| 1650 | 9,99 | 14,12 | 9,77 | 15,92 | 9,58 | 18,06 | 9,38 | 20,20 | 9,21 | 22,34 | ||
| 1800 | 11,15 | 15,41 | 10,92 | 17,36 | 10,73 | 19,70 | 10,53 | 22,04 | 10,36 | 24,37 | ||
Estructura del cuerpo principal del ventilador
Sentido de chorro del agua de enfriamiento
Dibujo de junta del paquete del ventilador
Fuente estándar de alcance
1. ventilador del eje
2. silenciador de la entrada (con el filtro de aire)
3. silenciador del mercado
4. alivie la válvula
5. válvula de control
6. junta flexible
7. indicador de presión
8. polea del ventilador y polea del motor
9. V-correa
10. cubierta de la correa
11 base del ventilador
12. motor eléctrico
