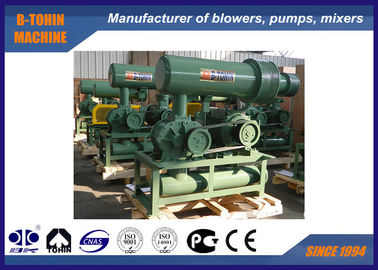

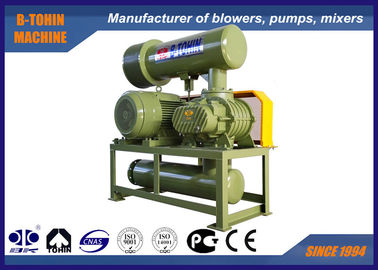

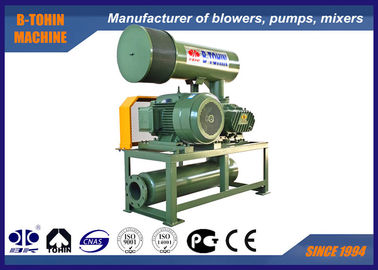

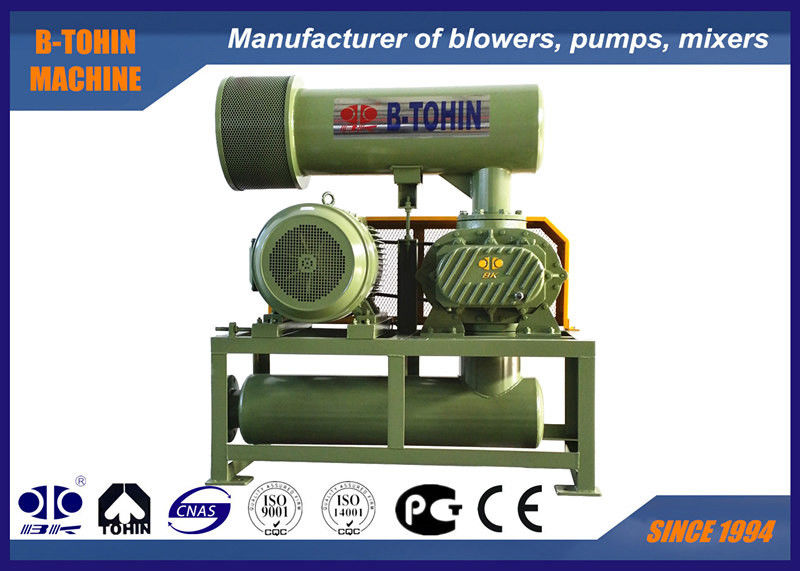

Ventilador del lóbulo de las raíces del arrabio, compresor de aire de las raíces con la presión 10-70KPA

Ventilador del lóbulo de las raíces del arrabio, compresor de aire de las raíces con la presión 10-70KPA

  • Ventilador del lóbulo de las raíces del arrabio, compresor de aire de las raíces con la presión 10-70KPA
  • Ventilador del lóbulo de las raíces del arrabio, compresor de aire de las raíces con la presión 10-70KPA
  • Ventilador del lóbulo de las raíces del arrabio, compresor de aire de las raíces con la presión 10-70KPA
  • Ventilador del lóbulo de las raíces del arrabio, compresor de aire de las raíces con la presión 10-70KPA
Ventilador del lóbulo de las raíces del arrabio, compresor de aire de las raíces con la presión 10-70KPA
Datos del producto:
Lugar de origen: China
Nombre de la marca: BK
Certificación: ISO9001/ISO14001/CE
Número de modelo: BK7011
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiation
Detalles de empaquetado: caso de madera estándar de la exportación
Tiempo de entrega: 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 100 juegos al mes
Contacto
Descripción detallada del producto
Capacidad del aire: 10.90-31.51m3/min Presión diferenciada de la descarga: 10-70KPA
Poder del motor: 5.5-45KW Diámetro interior de la descarga: DN150 (6")
Uso:: Transportación de la aireación, de la repercusión, neumática, solicitada el tratamiento de aguas, la Materiales principales: arrabio
Origen de la tecnología: LOS E.E.U.U. Conectado cerca: Correa y polea
Refrescado: por el aire natural
Alta luz:

tipo de alta presión ventilador de las raíces

,

ventilador del lóbulo de las raíces del arrabio

,

ventilador del lóbulo de las raíces 10kpa

Ventilador de las raíces del lóbulo del arrabio, compresor de aire de las raíces, presión 10-70KPA



B-Tohin es fabricante profesional que produciendo ventiladores de las raíces del lóbulo del arrabio.

Y tenemos departamento independiente de la investigación para diseñar y para hacer nuevos productos según el requisito especial de los clientes.





Especificaciones:



Modelo

BK7011

Capacidad del aire

10.90-31.51m3/min

Descargue la presión diferenciada

10-70KPA

Velocidad rotatoria

700-1500rpm

Tipo del motor

5.5KW-45KW

380/400/415/440V, 3PHASES, 50/60HZ, motor de la frecuencia también disponible

Marca del motor

Estándar: Motor de Siemens Beide o de Wannan

Motor de Siemens y de ABB para su opción

Tipo de la instalación

Estándar: tipo horizontal.



Tipo vertical disponible para su opción

Color Modificado para requisitos particulares, estándar de RAL6011

N.W. del ventilador sin el motor

477 kilogramos

Tamaño que embala aproximadamente.

el 1.8*1.3*2.1m (length*width*height)





Características:

1. tipo helicoidal engranajes de distribución del encendido para el buen funcionamiento

2. el acuerdo, flexibilidad en la instalación da a usuarios más opciones.

3. estructura integral del impeledor, más estable en la transmisión de poder

4. adopte los sellos de petróleo importado hechos del caucho del fluoro, que está de resistencia de desgaste confiable y de resistencia da alta temperatura.

5. Pequeña vibración y consumo de energía económico.





Hoja del parámetro

Modelo Diámetro portuario
(Milímetro)
Velocidad Capacidad de la entrada (m3/min) y poder del eje (kilovatios)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
RPM m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio
BK7011 150 (6") 700 13,57 3,77 12,67 6,60 11,97 8,98 11,41 11,87
850 16,93 4,57 16,03 8,01 15,34 10,90 14,78 14,41
1000 20,29 5,38 19,40 9,42 18,70 12,83 18,14 16,95
1150 23,66 6,19 22,76 10,84 22,07 14,75 21,50 19,50
1250 25,90 6,73 25,00 11,78 24,31 16,03 23,75 21,19
1400 29,26 7,53 28,37 13,19 27,67 17,96 27,11 23,73
1500 31,51 8,07 30,61 14,13 29,91 19,24 29,35 25,43



Modelo Diámetro portuario
(Milímetro)
Velocidad Capacidad de la entrada (m3/min) y poder del eje (kilovatios)
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
RPM m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio
BK7011 150 (6") 700 10,90 14,94
850 14,26 18,14 13,81 21,65
1000 17,63 21,35 17,18 25,47 16,75 27,14
1150 20,99 24,55 20,54 29,30 20,11 31,21
1250 23,23 26,68 22,78 31,84 22,36 33,92
1400 26,59 29,88 26,15 35,66 25,72 37,99
1500 28,84 32,02 28,39 38,21 27,96 40,70





Estructura del cuerpo principal del ventilador


Ventilador del lóbulo de las raíces del arrabio, compresor de aire de las raíces con la presión 10-70KPA 0





No.

Nombre de parte

Qty.



No.

Nombre de parte

Qty.



No.

Nombre de parte

Qty.

1

Pie

2



9

Cubierta de extremo izquierdo

1



17

El tanque de aceite

1

2

Perno del hexágono

4



10

Perno redondo

4



18

Engranaje

2

3

Sello antipolvo

1



11

Cubierta

1



19

Llave

2

4

Impeledor de la impulsión

1



12

Sello de aceite

4



20

Manga axial

2

5

Transporte del extremo de la impulsión

2



13

Cubierta de extremo derecho

1



21

Transporte del extremo del engranaje

2

6

Impeledor conducido

2



14

Perno

16



22

Placa de cojinete

2

7

Guardapolvo

1



15

Respiradero

1



23

Cojín ajustable

varios

8

Entrerrosca de grasa

2



16

Perno

8



24

Nuez magnética

1





Dibujo de junta del paquete del ventilador



Ventilador del lóbulo de las raíces del arrabio, compresor de aire de las raíces con la presión 10-70KPA 1





Fuente estándar de alcance



1. ventilador desnudo del eje

2. alivie la válvula

3. válvula de control de la oblea (tipo delgado)

4. silenciador de la entrada (con el filtro de aire)

5. silenciador de la descarga

6. base pública (con la cubierta de la correa)

7. junta flexible y amortiguador de choque de goma

8. polea del motor

9. metro de la presión

10. V-correa

11 pernos y nueces y otras piezas de la conexión

12. motor eléctrico de 3 fases



FAQ
1. ¿Cuál es la información debe yo proporcionar cuándo la investigación?
: Capacidad del aire
B: Presión
C: Uso
D: Ambiente del uso (temperatura, presión atmosférica)
E: ¿Usted necesita el motor?
U otros specials que usted nos da serán apreciados.

2. ¿Cuál es su garantía?
Nuestra garantía es 12 meses recibió después el ventilador de las raíces. Durante el período de garantía, substituya las piezas dañadas para gratuitamente. Hacia fuera período de garantía, proporcionar oportuno, los servicios técnicos de alta calidad y las concesiones del precio recambios para asegurar la operación segura y de alta calidad continua del equipo.

3. ¿Cuánto tiempo es la vida de servicio de raíces ventilador?
En el ambiente normal del uso
A la vida de servicio del ventilador es más de 10 años.
B la vida de servicio del impeledor es más de 60, 000 horas.
C la vida de servicio del transporte es más de 50, 000 horas.
D la vida de servicio del engranaje es más de 60, 000 horas.

4. ¿Cuál es sus términos de embalar?
: Generalmente, embalamos nuestras mercancías en caja libre de la madera contrachapada de la fumigación. Si usted ha registrado legalmente patente, podemos embalar las mercancías en sus cajas calificadas después de conseguir sus letras de la autorización.

5. ¿Cómo su fábrica controla calidad del producto?
Tenemos departamento de inspección de la calidad. Antes de enviar el producto, comprobamos cada producto. Si hay problema de la calidad, produciremos nuevo.

6. ¿Cuáles son sus términos del pago?
1. TT EL 30% COMO EL ANTICIPO Y TT EL 70% DESPUÉS DE LA INSPECCIÓN ANTES DEL ENVÍO.
2,100% L/C IRREVOCABLE EN STGHT.
