Fabricante profesional de diversas clases de ventiladores
 |
| Lugar de origen: | China |
| Nombre de la marca: | BK |
| Certificación: | ISO9001/ISO14001/CE |
| Número de modelo: | BK6005 |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Caja de madera estándar de exportación |
| Tiempo de entrega: | 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 100 sistemas por mes |
| Capacidad del aire: | 4.58-12.74m3/min | Descargue la presión diferenciada: | 10-80KPA |
|---|---|---|---|
| Poder del motor: | 2.2-22KW | Diámetro interior de la descarga: | DN80 (3") |
| Tipo de refrigeración: | Aire | Uso:: | Transportación de la aireación, de la repercusión, neumática, solicitada el tratamiento de aguas, el |
| Transporte: | NSK, foroption de SKF | Color: | RAL6011 estándar, o modificado para requisitos particulares |
| Alta luz: | tri ventilador de las raíces del lóbulo de la transportación neumática,tri ventilador de las raíces del lóbulo 80kpa,ventilador de alta presión de las raíces 80kpa |
||

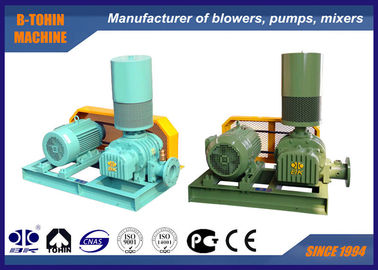

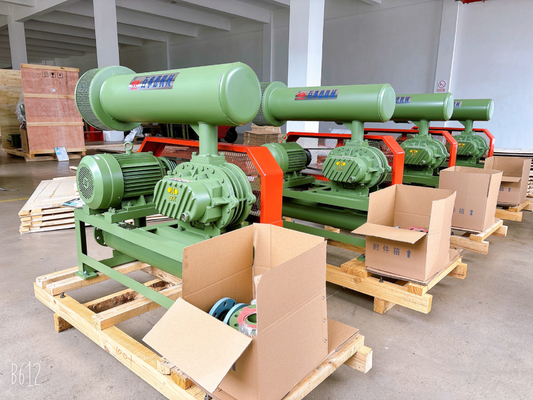

Ventilador de las raíces del lóbulo de la aireación tres, ventilador rotatorio, 10KPA - 80KPA, ventilador
Sobre BK
El ventilador de las raíces de BK es una clase de producto diseñada y manufacturada según los estándares nacionales.
Este tipo ventilador se aplica extensamente en el tratamiento de aguas de aguas residuales usado como areator.
Especificaciones:
|
Modelo |
BK6005 |
|
Capacidad del aire |
3.54-11.74m3/min |
|
Descargue la presión diferenciada |
10-80KPA |
|
Velocidad rotatoria |
850-1800rpm |
|
Tipo del motor |
2.2KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ |
|
Marca del motor |
Estándar: Motor de Siemens Beide o de Wannan Motor de Siemens y de ABB para su opción |
|
Tipo de la instalación |
Estándar: tipo horizontal. Tipo vertical disponible para su opción |
|
N.W. del ventilador sin el motor |
241 kilogramos |
|
Tamaño que embala aproximadamente. |
el 1.5*1.05*1.75m (length*width*height) |
Características:
1. tipo helicoidal engranajes de distribución del encendido para el buen funcionamiento
2. el acuerdo, flexibilidad en la instalación da a usuarios más opciones.
3. estructura integral del impeledor y del eje para evitar defectos de la estructura partida
4. Los sellos de aceite de SKF hechos del caucho del fluoro con buena resistencia de desgaste y resistencia da alta temperatura están instalados.
5. Vibración baja y pequeño consumo de energía.
Hoja del parámetro
| Modelo | Diámetro del puerto (milímetros) | Velocidad | Circulación de aire de la entrada (m3/min) y poder del eje (kilovatios) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| RPM | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | ||
| BK6005 | 80 (3") | 850 | 5,01 | 1,66 | 4,58 | 2,95 | 4,26 | 3,90 | 3,99 | 4,87 | 3,75 | 6,00 | 3,54 | 7,13 | ||||
| 1000 | 6,07 | 1,95 | 5,65 | 3,47 | 5,33 | 4,59 | 5,05 | 5,73 | 4,82 | 7,06 | 4,60 | 8,39 | 4,40 | 9,45 | 4,22 | 10,73 | ||
| 1150 | 7,13 | 2,24 | 6,71 | 3,99 | 6,39 | 5,28 | 6,11 | 6,59 | 5,88 | 8,12 | 5,67 | 9,65 | 5,46 | 10,87 | 5,29 | 12,33 | ||
| 1250 | 7,84 | 2,44 | 7,42 | 4,34 | 7,10 | 5,74 | 6,82 | 7,16 | 6,59 | 8,82 | 6,38 | 10,49 | 6,17 | 11,82 | 5,99 | 13,41 | ||
| 1400 | 8,91 | 2,73 | 8,48 | 4,86 | 8,16 | 6,43 | 7,89 | 8,02 | 7,65 | 9,88 | 7,44 | 11,74 | 7,23 | 13,24 | 7,06 | 15,02 | ||
| 1500 | 9,61 | 2,92 | 9,19 | 5,21 | 8,87 | 6,89 | 8,59 | 8,60 | 8,36 | 10,59 | 8,15 | 12,58 | 7,94 | 14,18 | 7,76 | 16,09 | ||
| 1650 | 10,68 | 3,22 | 10,25 | 5,73 | 9,93 | 7,58 | 9,66 | 9,46 | 9,42 | 11,65 | 9,21 | 13,84 | 9,00 | 15,60 | 8,83 | 17,70 | ||
| 1800 | 11,74 | 3,51 | 11,31 | 6,25 | 11,00 | 8,27 | 10,72 | 10,32 | 10,49 | 12,71 | 10,27 | 15,10 | 10,07 | 17,02 | 9,89 | 19,31 | ||
Estructura del cuerpo principal del ventilador
|
No. |
Nombre de parte |
Qty. |
|
No. |
Nombre de parte |
Qty. |
|
No. |
Nombre de parte |
Qty. |
|
1 |
Pie |
2 |
|
9 |
Cubierta de extremo izquierdo |
1 |
|
17 |
El tanque de aceite |
1 |
|
2 |
Perno del hexágono |
4 |
|
10 |
Perno redondo |
4 |
|
18 |
Engranaje |
2 |
|
3 |
Sello antipolvo |
1 |
|
11 |
Cubierta |
1 |
|
19 |
Llave |
2 |
|
4 |
Impeledor de la impulsión |
1 |
|
12 |
Sello de aceite |
4 |
|
20 |
Manga axial |
2 |
|
5 |
Transporte |
2 |
|
13 |
Cubierta de extremo derecho |
1 |
|
21 |
Transporte |
2 |
|
6 |
Impeledor conducido |
2 |
|
14 |
Perno |
16 |
|
22 |
Placa de cojinete |
2 |
|
7 |
Taza del polvo |
1 |
|
15 |
Respiradero |
1 |
|
23 |
Cojín ajustable |
varios |
|
8 |
Entrerrosca de grasa |
2 |
|
16 |
Perno |
8 |
|
24 |
Nuez magnética |
1 |
Dibujo de junta del paquete del ventilador
Fuente estándar de alcance
1. cuerpo principal del ventilador
2. presión aliviar la válvula
3. válvula de control
4. silenciador de la entrada (con el filtro de aire)
5. silenciador de la descarga
6. base pública (con la cubierta de la correa)
7. cojín de goma de la junta flexible y del choque
8. polea del motor
9. indicador de presión
10. V-correa
11 pernos y nueces y otras piezas de la conexión
12. motor eléctrico
