Refrigeración por aire de tres raíces de lóbulo Tipo de soplador de cemento 37-220kw Capacidad superior

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	BK
Certificación:	ISO9001/ISO14001/CE
Número de modelo:	BK9030S

Pago y Envío Términos:

Cantidad de orden mínima:	1 sistema
Precio:	Negociable
Detalles de empaquetado:	Caja de madera estándar de exportación
Tiempo de entrega:	5 a 20 días laborables, dependen de cantidad de la orden y de la especificación
Condiciones de pago:	L/C, T/T
Capacidad de la fuente:	50 juegos por mes

Contacto

Descripción detallada del producto

Tipo:	Deslocamiento positivo, tipo de raíces, transporte de aire	Capacidad de aire:	71.52-116.5 m3/min
Presión diferencial de descarga:	10 a 80 KPA	potencia del motor:	37-220KW
Alza de descarga:	DN250 (10 ")	Tipo de enfriamiento:	Aire
Solicitud::	Aeración, lavado por retroceso, transporte neumático, aplicado para el tratamiento de agua, cemento,	Materiales principales:	Hierro fundido
Resaltar:	ventilador del estilo de las raíces de la refrigeración por aire , las raíces del cemento mecanografían el ventilador , tipo de alta presión ventilador de las raíces

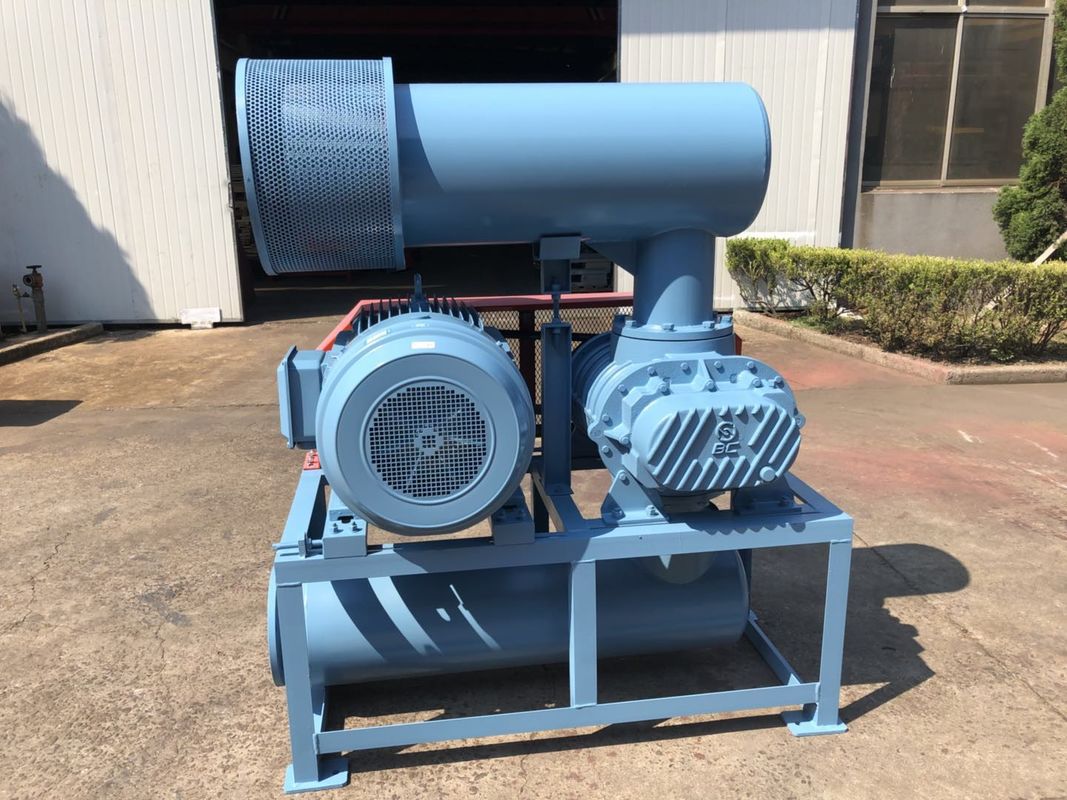

Soplador Roots de tres lóbulos con refrigeración por aire, soplador de aire de mayor capacidad, 37-220KW

El soplador Roots de tres álabes BK9030 se utiliza ampliamente para sistemas de transporte neumático, en muchos tipos de industrias como la cerámica, materiales de construcción, fabricación de papel, fundición, energía, petróleo, química, textiles, acuicultura, tratamiento de aguas residuales, alimentos, etc.

Puede combinarse con un silenciador de tipo vertical u horizontal, o con un aislador de ruido para obtener el mejor resultado de reducción de ruido.

Especificaciones:

Modelo	BK9030S
Capacidad de aire	71.52-116.50m³/min
Presión diferencial de descarga	10-80KPA
Velocidad de rotación 850	850-1500rpm
Tipo de motor	37KW-220KW 380/400/415/440V, 3 FASES, 50/60HZ, también disponible motor de frecuencia
Tipo de instalación	Estándar: tipo horizontal. Tipo vertical disponible para su opción
Color	Personalizado, estándar RAL6011
Peso neto del soplador sin motor	1300 kg
Tamaño aproximado del embalaje.	2.621.782.5m (largoanchoalto)

Características:

1. Con silenciadores de entrada y salida equipados, el ruido del soplador es bajo.

2. Se adopta una curva de rotor optimizada para mejorar la eficiencia del soplador.

3. Aire limpio y libre de grasa en la salida.

4. Tecnología CAD/CAM: El rotor del impulsor, la carcasa, la placa de extremo y otros componentes clave se fabrican mediante

procesamiento digital.

5. Buena apariencia: La máquina tiene un diseño optimizado, una forma agradable y una estructura compacta.

Hoja de parámetros

Modelo	Diámetro del puerto (mm)	Velocidad	Capacidad de entrada (m3/min) y potencia del eje (KW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O		5000mmH2O		6000mmH2O		7000mmH2O		8000mmH2O
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
		rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BK9030S	250(10")	850	63.04	31.99	60.19	40.17	58.00	48.36	56.16	56.54	54.53	64.73	53.06	72.91
		1000	75.38	37.63	72.53	47.26	70.34	56.89	68.50	66.52	66.87	76.15	65.40	85.78	64.05	95.41	62.8	105.0
		1150	87.72	43.27	84.87	54.35	82.68	65.42	80.84	76.50	79.21	87.57	77.74	98.65	76.39	109.7	75.14	120.8
		1250	95.95	47.04	93.09	59.08	90.91	71.11	89.06	83.15	87.44	95.19	85.97	107.2	84.62	119.3	83.36	131.3
		1400	108.3	52.68	105.4	66.16	103.2	79.65	101.4	93.13	99.78	106.6	98.31	117.6	96.96	133.6	95.7	147.1
		1500	116.5	56.45	113.7	70.89	111.5	85.34	109.6	99.78	108.0	114.2	106.5	128.70	105.20	143.10	109.3	157.6

Estructura del cuerpo principal del soplador

Refrigeración por aire de tres raíces de lóbulo Tipo de soplador de cemento 37-220kw Capacidad superior 0

No.	Nombre de la pieza	Cantidad.	No.	Nombre de la pieza	Cantidad.	No.	Nombre de la pieza	Cantidad.
1	Base	2	9	Tapa del extremo izquierdo	1	17	Tanque de aceite	1
2	Perno hexagonal	4	10	Pasador redondo	4	18	Engranaje	2
3	Sello de polvo	1	11	Carcasa	1	19	Chaveta	2
4	Impulsor de accionamiento	1	12	Retén de aceite	4	20	Manguito axial	2
5	Cojinete	2	13	Tapa del extremo derecho	1	21	Cojinete	2
6	Impulsor impulsado	2	14	Perno	16	22	Placa de cojinete	2
7	Tapa de polvo	1	15	Respiradero	1	23	Placa de ajuste	varias
8	Engrasador	2	16	Perno	8	24	Tuerca magnética	1
