100KPA - 150KPA arraiga el ventilador de dos fases de las raíces del ventilador BKD-1000

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	BK
Certificación:	ISO9001/ISO14001/CE
Número de modelo:	BKD-1000

Pago y Envío Términos:

Cantidad de orden mínima:	1 set
Precio:	Negociable
Detalles de empaquetado:	caso de madera estándar de la exportación
Tiempo de entrega:	15 a 30 días laborables, dependen de cantidad de la orden y de la especificación
Capacidad de la fuente:	50 juegos por mes

Contacto

Descripción detallada del producto

El tipo:	Soplador de aire de raíces, tres lóbulos, dos etapas	Capacidad aérea:	3.32-8.77 m3/min
presión de descarga:	El valor de las emisiones de CO2 es el siguiente:	Potencia del motor:	11-30KW
Agujero de descarga:	DN65(2,5 ̊)	Tipo de conexión:	Correa y polea
Aplicación::	Aeración, lavado por retroceso, transporte neumático, aplicado para el tratamiento del agua, limpiez	Tipo de refrigeración:	agua y refrigeración media
Resaltar:	ventilador del estilo de las raíces , blowe transmitido por banda

Soplador de aire Roots BKD-1000 de 100KPA - 150KPA, de dos etapas, soplador Roots de alta presión

Acerca de BKD

La serie BKD es un soplador Roots de dos etapas. Se compone de dos sopladores BKW para alcanzar una presión más alta. Un buen rendimiento está garantizado por un sistema de enfriamiento intermedio entre la primera y la segunda etapa, lo que asegura una temperatura estándar del flujo de aire en el soplador de la segunda etapa.

Especificaciones

Modelo	BKD-1000
Capacidad de aire	3.32-8.77m³/min
Presión diferencial de descarga	100-150KPA
Velocidad de rotación	850-1800rpm
Volumen de agua de refrigeración	32 l/min
Tipo de motor	11-30KW 380/400/415/440V, 3 FASES, 50/60HZ
Marca del motor	Estándar: Motor Siemens Beide o Wannan Motor Siemens y ABB para su opción
Tipo de instalación	Estándar: tipo vertical
Peso neto del soplador sin motor	500kg
Tamaño del embalaje Aprox.	1.41.21.9m (largoanchoalto)
Características	1. La refrigeración por agua para los cojinetes en ambas placas de extremo reduce la temperatura de funcionamiento de los cojinetes. 2. Enfriador intermedio equipado para un funcionamiento estable del soplador

Hoja de parámetros

N.º de arte.	Velocidad (rpm)		Capacidad de entrada (m3/min) y potencia del eje (KW)								Refrigeración agua
			1.0kgf/cm²		1.2kgf/cm²		1.4kgf/cm²		1.5kgf/cm²
			10000mH₂O		12000mH₂O		14000mH₂O		15000mH₂O
			0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
	Ⅰetapa	Ⅱetapa	m³/min	kw	m³/min	kw	m³/min	kw	m³/min	kw	L/min
BKD-1000 Diámetro de salida: 65 (2.5") Compuesto de BKW5006 + BKW5003	850	1050	3.52	10.18	3.35	11.53	3.21	12.74	3.16	13.54	32
	1000	1200	4.49	11.80	4.32	13.37	4.17	14.76	4.13	15.68
	1150	1350	5.45	13.42	5.28	15.20	5.14	16.78	5.09	17.83
	1250	1450	6.10	14.50	5.93	16.42	5.78	18.13	5.74	19.26
	1350	1550	6.74	15.58	6.57	17.64	6.42	19.47	6.38	20.69
	1500	1700	7.71	17.20	7.54	19.48	7.39	21.50	7.34	22.83
	1600	1800	8.35	18.28	8.18	20.70	8.03	22.84	7.99	24.26

Flujo de aire y sistema de refrigeración

Dibujo de montaje del paquete del soplador

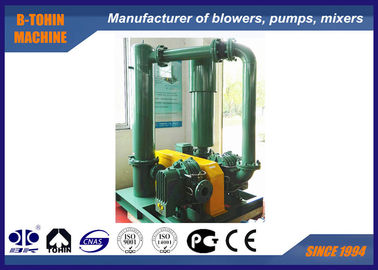

100KPA - 150KPA arraiga el ventilador de dos fases de las raíces del ventilador BKD-1000 1

Suministro estándar del alcance

1. cuerpo principal del soplador 1
2. cuerpo principal del soplador 2
3. válvula de alivio de presión
4. válvula de retención
5. silenciador de entrada (con filtro de aire)
6. silenciador de salida
7. base pública (con cubierta de correa)
8. junta flexible de goma y almohadilla amortiguadora
9. polea
10. manómetro
11. correa
12. pernos y tuercas y otras piezas de conexión
13. motor
14. enfriador intermedio
