La alta presión arraiga el ventilador DN200 de dos fases, ventilador del lóbulo de las raíces

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	BK
Certificación:	ISO9001/ISO14001/CE
Número de modelo:	BKD-5000

Pago y Envío Términos:

Cantidad de orden mínima:	1 set
Precio:	Negotiable
Detalles de empaquetado:	caso de madera estándar de la exportación
Tiempo de entrega:	15 a 30 días laborables, dependen de cantidad de la orden y de la especificación
Capacidad de la fuente:	50 juegos por mes

Contacto

Descripción detallada del producto

Tipo:	Arraiga el ventilador, tres lóbulos, de dos fases	Capacidad del aire:	29.44-61.25m3/min
Presión de la descarga:	100-150KPA	Poder del motor:	90-185W
Diámetro interior de la descarga:	DN200 (8")	Tipo de conexión:	Correa y polea
Uso::	Transportación de la aireación, de la repercusión, neumática, solicitada el tratamiento de aguas, el	Tipo de enfriamiento:	agua y refrigerador medio
Alta luz:	blowe transmitido por banda , ventilador del tratamiento de aguas

La alta presión arraiga el ventilador, de dos fases, DN200, ventilador del lóbulo de las raíces

Sobre BKD

La serie de BKD es un ventilador de dos etapas de las raíces. Se compone de dos ventiladores de BKW para alcanzar de alta presión. El buen funcionamiento es prometido por un sistema de enfriamiento medio instalado entre la primera y segunda etapa, que guardan la temperatura estándar de la circulación de aire en el ventilador de la segunda etapa.

Especificaciones

Modelo	BKD-5000
Capacidad del aire	29.44-61.25m3/min
Presión diferenciada de la descarga	100-150KPA
Velocidad rotatoria	850-1400rpm
Volumen del agua de enfriamiento	90 l/min
Tipo del motor	90-185KW 380/400/415/440V, 3PHASES, 50/60HZ
Marca del motor	Estándar: Motor de Siemens Beide o de Wannan Motor de Siemens y de ABB para su opción
Tipo de la instalación	Estándar: tipo vertical
N.W. del ventilador sin el motor	1900kg
Tamaño del embalaje aproximadamente.	los 2.52.43.2m (lengthwidthheight)
Características	1. La refrigeración por agua para los transportes en ambas placas de extremo baja la temperatura de la operación del transporte. 2. refrigerador del centro equipado para el levantamiento de la temperatura de la facilidad

Hoja del parámetro

Arte no.	Velocidad (RPM)		Capacidad de la entrada (m3/min) y poder del eje (kilovatios)								Enfriamiento agua
			1.0kgf/cm2		1.2kgf/cm2		1.4kgf/cm2		1.5kgf/cm2
			10000mH2O		12000mH2O		14000mH2O		15000mH2O
			0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
	etapa del Ⅰ	etapa del Ⅱ	m³/min	kilovatio	m³/min	kilovatio	m³/min	kilovatio	m³/min	kilovatio	L/min
BKD-5000 Diámetro del mercado: 200 (8") Integrado por BKW8024 + BKW8016	850	850	32,23	77,31	30,76	87,89	30,07	93,06	29,44	94,45	90
	1000	1000	40,15	90,96	38,67	103,40	37,98	109,49	37,35	111,11
	1150	1150	48,06	104,60	46,58	118,91	45,90	125,91	45,26	127,78
	1250	1250	53,34	113,69	51,86	129,25	51,17	136,86	50,54	138,89
	1400	1400	61,25	127,34	59,77	144,75	59,09	153,28	58,45	155,56

Circulación de aire y sistema de enfriamiento

Dibujo de junta del paquete del ventilador

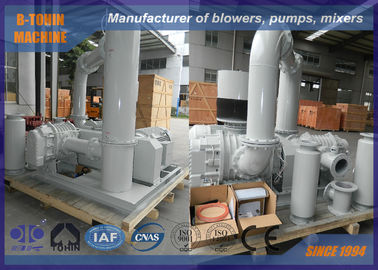

La alta presión arraiga el ventilador DN200 de dos fases, ventilador del lóbulo de las raíces 1

Fuente estándar de alcance

1. el ventilador de la primera fase
2. el ventilador de la segunda etapa
3. la presión alivia la válvula
4. válvula de control
5. silenciador de la entrada (con el filtro de aire)
6. silenciador del mercado
7. público bajo (con la cubierta de la correa)
8. cojín de goma de la junta flexible y del choque
9. polea
10. indicador de presión
11 correa
12. pernos y nueces y otras piezas de la conexión
. motor 13
. refrigerador medio 14
