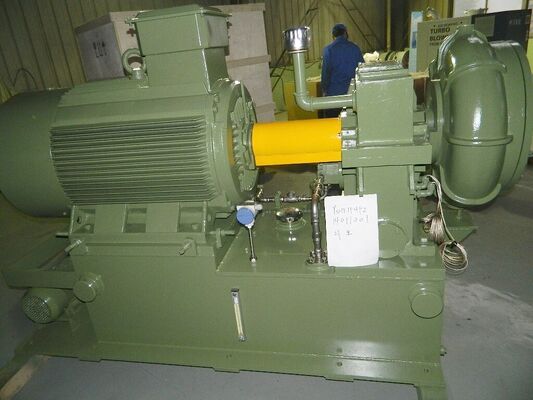

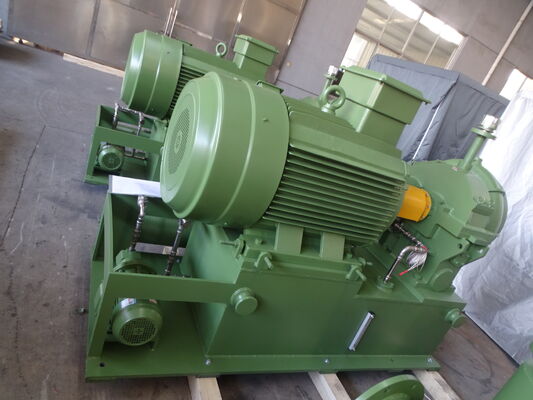

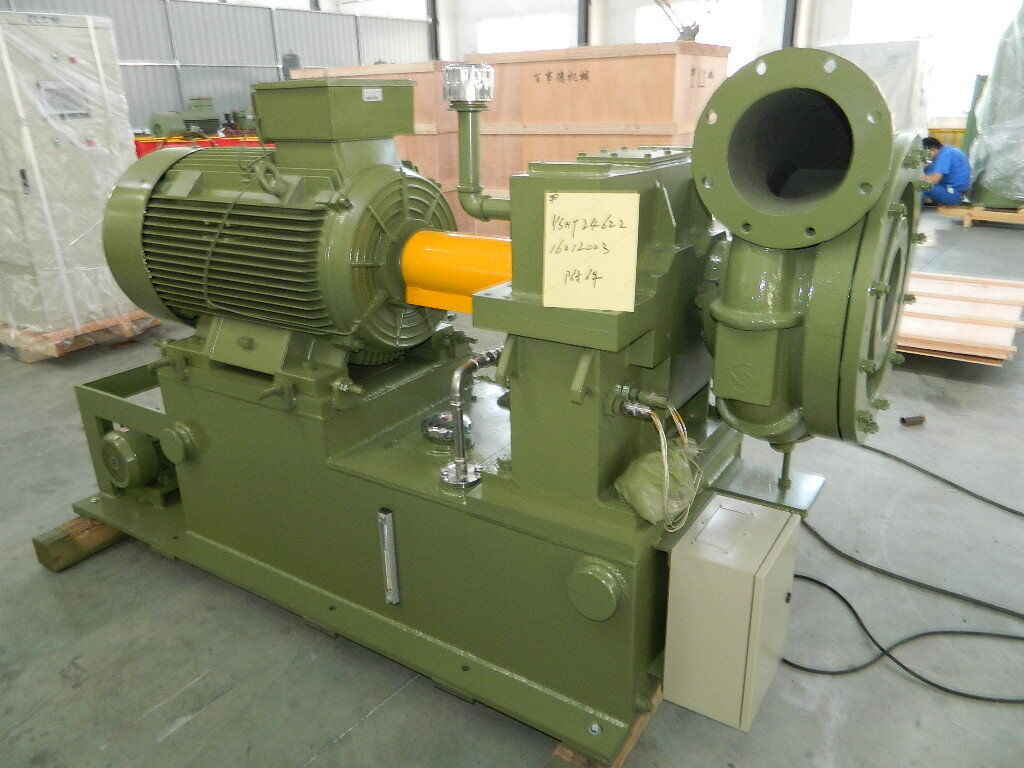

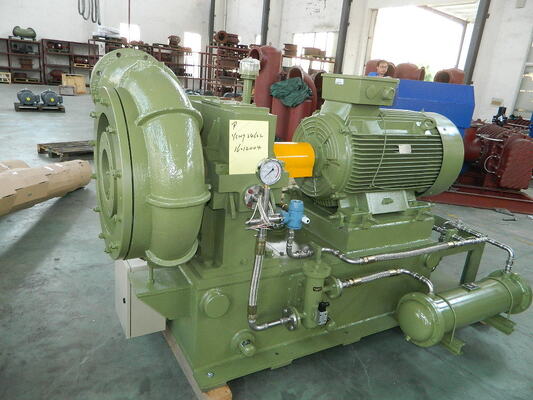

GS210 Serie 210 m3/min Soplador de tratamiento de agua centrífugo de alta velocidad de una sola etapa


Las observaciones:
1.La presión de descarga está diseñada para 198 Kpa (A), el ámbito de aplicación: 145-198 Kpa (A) o la relación de presión ε es 1.5 ≤ε≤1.96.
2.Contenido de polvo y otras impurezas sólidas ≤ 10 mg/m3;
3.El motor debe ser especial cuando el nivel del mar sea superior a 1000 m;
4.No es adecuado para temperaturas de entrada superiores a 60 °C ni de salida superiores a 120 °C;
5.El flujo de aire en la hoja anterior es el valor en condiciones de 20°C y 1 atm;
6Por favor, consulte a nuestro departamento técnico para la capacidad no mostrada en el catálogo.
7.Para la selección del modelo de bomba de vacío centrífuga de alta velocidad de una sola etapa, póngase en contacto con el Departamento Técnico de nuestra empresa.


1Dispositivo de guía de la vela de entrada
Compuesto por nueve paletas, el dispositivo de guía de la paleta de entrada se instala antes del impulsor y su grado de apertura es controlado por un operador eléctrico.Cuando el operador eléctrico reciba una señal de 4-20mA del panel de control, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.

2¡Volute! ¿Qué quieres?
El corredor volute más adecuado se adopta para un rendimiento neumático confiable, una alta eficiencia y para lograr una eficiencia multivariada del 85%.




3, caja de paso a paso
El tren es endurecido por difusión y tiene un excelente rendimiento en rotación de alta velocidad y larga vida útil.


Se adopta un rodamiento de tipo deslizante con superficie de metal Babbitt.El rodamiento utiliza una película lubricante para soportar su eje y enfriar.rendimiento confiable y longevidad.




4,Impulsor de alta eficiencia
El impulsor, que es de tipo semi abierto trinar mixto, está diseñado por la teoría tridimensional.

El sistema de control de velocidad de las lámparas, que se utiliza para controlar el flujo de gas, reduce la deformación de las paletas causada por la fuerza centrífuga y mejora la fiabilidad de la eficiencia.
El tipo de conexión avanzada se adopta para el impulsor y el eje de alta velocidad. Antes de la entrega, se realizan pruebas de sobrevelocidad del impulsor y de equilibrio dinámico para garantizar el alto rendimiento del soplador.
El material del impulsor es opcional, aero-metal o acero inoxidable u otros materiales disponibles de acuerdo con las solicitudes del cliente.






Estructura del soplador

El soplador centrífugo de la serie G tiene un voladizo de una sola etapa, una entrada axial y una estructura de descarga de radicales.El aire entra en el tubo de succión y el dispositivo de vela guía de entrada desde la configuración del filtro de entrada.El motor de accionamiento principal está conectado con el acoplamiento y la caja de acoplamiento.
El engranaje ascendente impulsa el impulsor ternario semi abierto para producir gas para la energía, y la descarga de gas a través del difusor sin paletas y la cámara voluta.


Principales características

·Buen rendimiento aerodinámico: el impulsor ternario de flujo mixto semiabierto se adopta para los vórtices no fáciles de producir y para las pequeñas pérdidas de flujo de aire.

·Si se ajusta mediante una paleta de guía de entrada, la curva de eficiencia de la unidad es plana y, incluso en condiciones de funcionamiento no diseñadas, se puede lograr un buen efecto de ahorro de energía.

·Construcción compacta, pequeña superficie, fácil operación.

·El impulsor está hecho de aleación de aluminio de alta resistencia para la aviación, mecanizado por un centro de mecanizado de enlace de cinco coordenadas importado con un pequeño error de curva.Tiene un rendimiento neumático fiable y una alta eficiencia., mientras que puede ahorrar 15%-25% de energía en comparación con la mayoría de los sopladores de raíces.

·El impulsor y el engranaje de aceleración tienen una estructura integrada, lo que reduce en gran medida las pérdidas mecánicas.

·Los engranajes de aceleración de tipo helicoidal se adoptan para una buena estabilidad, baja vibración, bajo ruido y larga vida útil a altas velocidades.

·Bearings especiales de almohadillas de inclinación: gracias a almohadillas especiales de inclinación, el producto tiene una alta estabilidad cuando se ejecuta a altas velocidades.

·Alto grado de control automático, buena fiabilidad.


Dibujo de ensamblaje del paquete del soplador


Suministro estándar del ámbito de aplicación

1. Soplador Cuerpo principal
2. paleta guía de entrada
3. Silenciador de entrada
4. unión flexible de acero inoxidable
5Caja de cambios de alta velocidad
7. válvula de descarga
8Válvula de compresión
9. Cuadro de base
10Sistema de lubricante
11. Caja de control PLC
12El motor.
