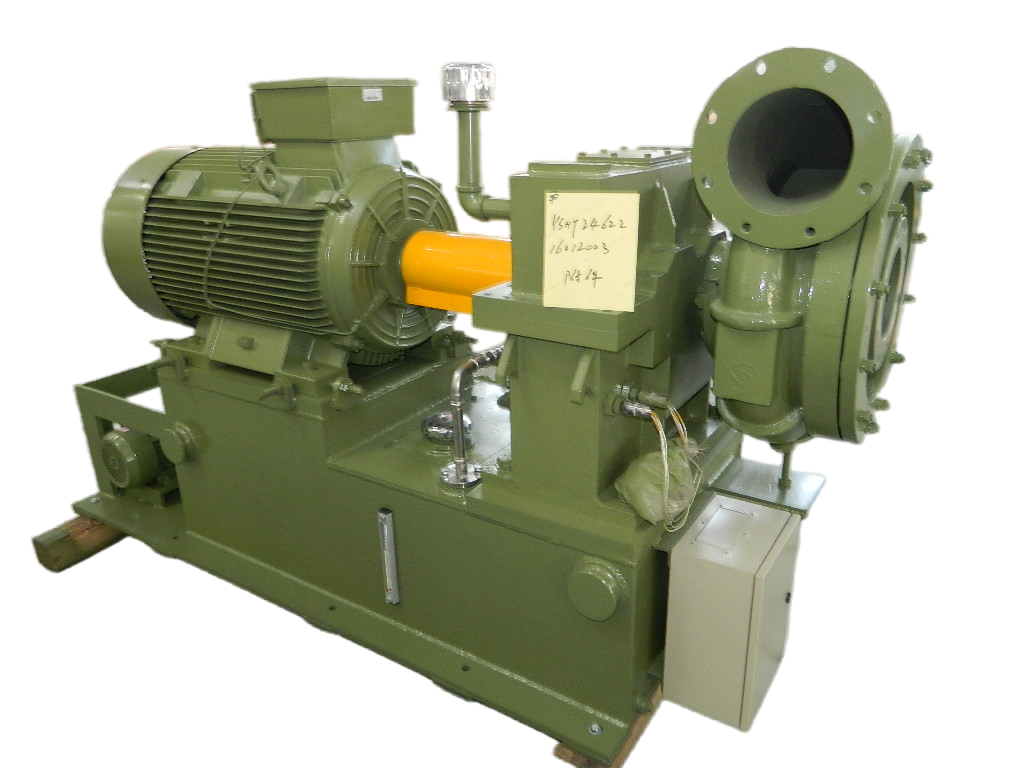

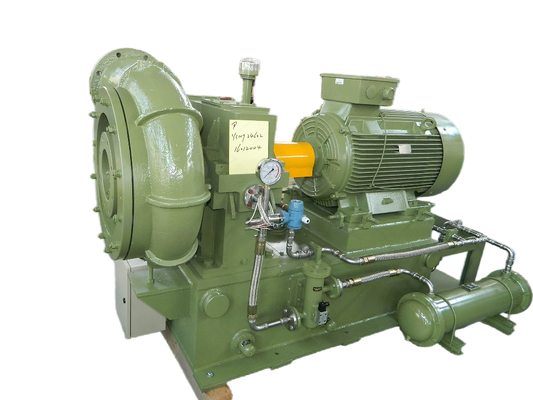

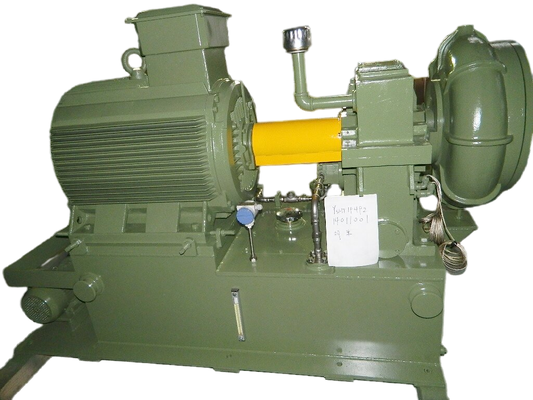

GS160 Serie 50-100 Kpa Presión, ventilador centrífugo de alta velocidad de una sola etapa

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	BK
Certificación:	ISO9001/ISO14001
Número de modelo:	GS160-(1,5-2,0)

Pago y Envío Términos:

Cantidad de orden mínima:	1 juego
Precio:	Negociable
Detalles de empaquetado:	Caja de madera estándar de exportación
Tiempo de entrega:	20-40 días hábiles, depende del monto y las especificaciones del pedido
Condiciones de pago:	LC, T/T
Capacidad de la fuente:	10 juegos por mes

Contacto

Descripción detallada del producto

Capacidad de aire:	160 m³/min	Presión diferencial de descarga:	50/60/70/80/90/100 KPA
Potencia del motor:	185/220/250/280/315KW	Partes principales:	Dispositivo de paleta guía de entrada, voluta, caja elevadora, impulsor de alta eficiencia
Modelo y especificaciones:	GS80-GS500	Características:	Fácil instalación/Fácil operación/Fácil mantenimiento
Aplicaciones:	Tratamiento de agua, material de construcción, productos químicos, electricidad, acero, etc.	Temperatura.:	20℃

GS160 Serie 50-100 Kpa Presión, ventilador centrífugo de alta velocidad de una sola etapa

Sobre el GS

El soplador centrífugo de alta velocidad de una sola etapa de la serie GS está especialmente diseñado para la aireación del tratamiento de aguas residuales.Dióxido de nitrógeno y otros gases no corrosivos.

El soplador Gs se caracteriza por una amplia aplicabilidad, un importante ahorro energético, una pequeña superficie y una fácil instalación, operación y mantenimiento.

Especificaciones

型号 el número Modelo	presión Presión	风量 Flujo de aire	功率 El poder
	Kpa	el volumen de agua	KW
Es el GS160-1.5	50	160	185
Es el GS160-1.6	60	160	220
Es el GS160-1.7	70	160	250
Es el GS160-1.8	80	160	280
Es el GS160-1.9	90	160	280
Es el GS160-2.0	100	160	315

Las observaciones:

1.La presión de descarga está diseñada para 198 Kpa (A), el ámbito de aplicación: 145-198 Kpa (A) o la relación de presión ε es 1.5 ≤ε≤1.96.

2.Contenido de polvo y otras impurezas sólidas ≤ 10 mg/m3;

3.El motor debe ser especial cuando el nivel del mar sea superior a 1000 m;

4.No es adecuado para temperaturas de entrada superiores a 60 °C ni de salida superiores a 120 °C;

5.El flujo de aire en la hoja anterior es el valor en condiciones de 20°C y 1 atm;

6Por favor, consulte a nuestro departamento técnico para la capacidad no mostrada en el catálogo.

7.Para la selección del modelo de bomba de vacío centrífuga de alta velocidad de una sola etapa, póngase en contacto con el Departamento Técnico de nuestra empresa.

Aplicaciones

a. Para la industria del cemento: soplador de transporte de cemento, ventilación, etc.

b. Para el sistema de tratamiento de aguas residuales: soplador de aireación, soplador de lavado posterior, etc.

c. Para el transporte neumático: para el transporte de materias en polvo, como harina, cemento, arena, granos, etc.

d. Para la recolección de polvo, limpieza de polvo, ventilación en alguna fábrica, hospital, edificios, etc.

e. Para las centrales eléctricas: transporte de gas, aumento de oxígeno, ventilación, limpieza de polvo, etc.

Estructura del soplador

El soplador centrífugo de la serie G tiene un voladizo de una sola etapa, una entrada axial y una estructura de descarga de radicales.El aire entra en el tubo de succión y el dispositivo de vela guía de entrada desde la configuración del filtro de entrada.El motor de accionamiento principal está conectado con el acoplamiento y la caja de acoplamiento.

El engranaje ascendente impulsa el impulsor ternario semi abierto para producir gas para la energía, y la descarga de gas a través del difusor sin paletas y la cámara voluta.

GS160 Serie 50-100 Kpa Presión, ventilador centrífugo de alta velocidad de una sola etapa 0

Principales características

·Buen rendimiento aerodinámico: el impulsor ternario de flujo mixto semiabierto se adopta para los vórtices no fáciles de producir y para las pequeñas pérdidas de flujo de aire.

·Si se ajusta mediante una paleta de guía de entrada, la curva de eficiencia de la unidad es plana y, incluso en condiciones de funcionamiento no diseñadas, se puede lograr un buen efecto de ahorro de energía.

·Construcción compacta, pequeña superficie, fácil operación.

·El impulsor está hecho de aleación de aluminio de alta resistencia para la aviación, mecanizado por un centro de mecanizado de enlace de cinco coordenadas importado con un pequeño error de curva.Tiene un rendimiento neumático fiable y una alta eficiencia., mientras que puede ahorrar 15%-25% de energía en comparación con la mayoría de los sopladores de raíces.

·El impulsor y el engranaje de aceleración tienen una estructura integrada, lo que reduce en gran medida las pérdidas mecánicas.

·Los engranajes de aceleración de tipo helicoidal se adoptan para una buena estabilidad, baja vibración, bajo ruido y larga vida útil a altas velocidades.

·Bearings especiales de almohadillas de inclinación: gracias a almohadillas especiales de inclinación, el producto tiene una alta estabilidad cuando se ejecuta a altas velocidades.

·Alto grado de control automático, buena fiabilidad.

Dibujo de ensamblaje del paquete del soplador

GS160 Serie 50-100 Kpa Presión, ventilador centrífugo de alta velocidad de una sola etapa 1

Suministro estándar del ámbito de aplicación

1. Soplador Cuerpo principal

2. paleta guía de entrada

3. Silenciador de entrada

4. unión flexible de acero inoxidable

5Caja de cambios de alta velocidad

7. válvula de descarga

8Válvula de compresión

9. Cuadro de base
