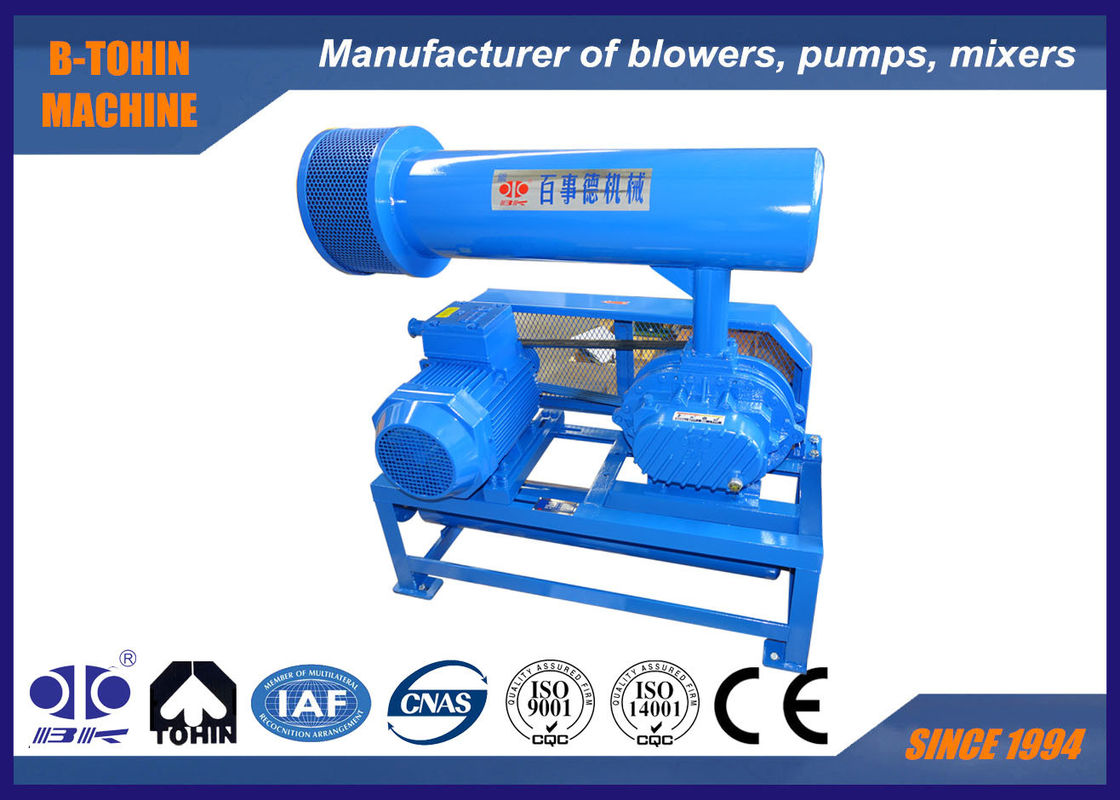

Soplador de raíces rotativo de alta presión de 10 m³/min, 10 kPa - 50 kPa, tri-lóbulo, aireador confiable para alimentación de papel de impresora

Soplador de raíces rotativo de alta presión de 10 m³/min, 10 kPa - 50 kPa, tri-lóbulo, aireador confiable para alimentación de papel de impresora

Datos del producto:
Lugar de origen: China
Nombre de la marca: BK
Certificación: ISO9001/ISO14001/CE
Número de modelo: BK5009
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: Negociable
Detalles de empaquetado: Caja de madera estándar de exportación
Tiempo de entrega: 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas por mes
Contacto
Descripción detallada del producto
Capacidad aérea: 4.89-17.86 m3/min Presión diferencial de descarga: 10-50KPA
Potencia del motor: 5.5-22 KW Orificio de descarga: DN100 (4")
Tipo de refrigeración: Aire Aplicación:: Aeración, lavado por retroceso, transporte neumático, aplicado para el tratamiento de agua, cemento,
sello de aceite: Marca de SKF Rodamiento: NSK, SKF (opcional)
Resaltar:

ventilador de alta presión rotatorio de las raíces

,

ventilador de alta presión de 50 raíces del kpa

,

ventilador de 50 tri raíces del lóbulo del kpa

10m3/min Soplador de tres raíces de lóbulos, soplador rotativo, 10KPA - 50KPA, aireador confiable



Sobre BK



BK Roots Blower es un tipo de producto diseñado y fabricado de acuerdo con las normas nacionales.



Este tipo de soplador se aplica ampliamente en el tratamiento de aguas residuales y en la industria del transporte neumático.





Especificaciones:



Modelo

BK5009

Capacidad aérea

4.89-17.86m3/min

Presión diferencial de descarga

10 a 50 KPA

Velocidad de rotación

850 a 2000 rpm

Tipo de motor

5.5KW-22KW

Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero.

Marca del motor

Esencial: motor Siemens Beide o Wannan

Siemens y motor ABB para su opción

Tipo de instalación

Tipo estándar: tipo horizontal.

Tipo vertical disponible para su opción

N.W. de soplador sin motor

239 kg

Tamaño del embalaje Aproximadamente.

1.5*1,05*1,75m (longitud*ancho*altura)





Características:



1- engranajes de tiempo de tipo helicoidal para un funcionamiento sin problemas.



2Compacto, la flexibilidad en la instalación da a los usuarios más opciones.



3- Estructura integral del impulsor y del eje para evitar deficiencias de la estructura dividida



4Adopte sellos de aceite importados hechos de caucho fluoro con perfecta resistencia al desgaste y resistencia a altas temperaturas.



5Baja vibración y bajo consumo de energía.



Lista de parámetros:



Modelo Puerto Dia. Velocidad Capacidad de entrada (m3/min) y potencia del eje (KW)
0.1 kgf/cm2 0.2 kgf/cm2 0.3 kgf/cm2 0.4 kgf/cm2 0.5 kgf/cm2
1000 mmH2O 2000 mmH2O 3000 mmH2O 4000 mmH2O 5000 mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa
rpm el volumen de agua KW el volumen de agua KW el volumen de agua KW el volumen de agua KW el volumen de agua KW
BK5009 100 (((4") 850 6.84 2.08 6.29 3.52 5.87 5.32 5.51 6.16 4.89 7.16
1000 8.27 2.45 7.73 4.15 7.31 6.26 6.95 7.25 6.64 8.96
1150 9.71 2.81 9.17 4.77 8.74 7.20 8.39 8.34 8.08 10.30
1250 10.67 3.06 10.12 5.18 9.70 7.83 9.35 9.06 9.04 11.20
1350 11.63 3.30 11.08 5.60 10.66 8.46 10.31 9.79 10.00 12.09
1500 13.07 3.67 12.52 6.22 12.10 9.40 11.74 10.87 11.44 13.44
1600 14.03 3.91 13.48 6.63 13.06 10.02 12.70 11.60 12.40 14.33
1750 15.46 4.28 14.92 7.25 14.50 10.96 14.14 12.69 13.83 15.68
1850 16.42 4.52 15.88 7.67 15.45 11.59 15.10 13.41 14.79 16.57
2000 17.86 4.89 17.31 8.29 16.89 12.53 16.54 14.50 16.23 17.92





Estructura del cuerpo principal del soplador


Soplador de raíces rotativo de alta presión de 10 m³/min, 10 kPa - 50 kPa, tri-lóbulo, aireador confiable para alimentación de papel de impresora 0





- No, no es así.

Nombre de la parte

¿Cuánto tiempo?



- No, no es así.

Nombre de la parte

¿Cuánto tiempo?



- No, no es así.

Nombre de la parte

¿Cuánto tiempo?

1

Peso de los pies

2



9

Cubierta de extremo izquierdo

1



17

Tanque de aceite

1

2

El tornillo hexagonal.

4



10

Pin redondo

4



18

Equipo

2

3

Sello antispolvo

1



11

Cubierta

1



19

La llave

2

4

Velocidad de la unidad

1



12

Sello de aceite

4



20

Cubierta axial

2

5

Cubierta

2



13

Cubierta de extremo derecho

1



21

Cubierta

2

6

Impulsor accionado

2



14

El rayo

16



22

Placas de rodamientos

2

7

Copas de polvo

1



15

Respirador

1



23

Pad ajustable

Varios

8

El pezón de grasa

2



16

El rayo

8



24

Noches magnéticas

1





Dibujo de ensamblaje del paquete del soplador



Soplador de raíces rotativo de alta presión de 10 m³/min, 10 kPa - 50 kPa, tri-lóbulo, aireador confiable para alimentación de papel de impresora 1





Suministro estándar del ámbito de aplicación



1. cuerpo principal del soplador

2. válvula de alivio de presión

3. válvula de retención

4. silenciador de entrada (con filtro de aire)

5. silenciador de salida

6. base pública (con cinturón de seguridad)

7. articulaciones flexibles de goma y almohadillas de choque

8. polea de motor

9. medidor de presión

10El cinturón en V.

11. tornillos y otros componentes de conexión

12. motor eléctrico
