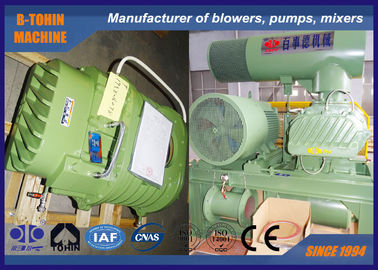

100KPA 2400m3/hora de raíces positivas rotatorias de la dislocación diseñan el ventilador

100KPA 2400m3/hora de raíces positivas rotatorias de la dislocación diseñan el ventilador

  • 100KPA 2400m3/hora de raíces positivas rotatorias de la dislocación diseñan el ventilador
  • 100KPA 2400m3/hora de raíces positivas rotatorias de la dislocación diseñan el ventilador
100KPA 2400m3/hora de raíces positivas rotatorias de la dislocación diseñan el ventilador
Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: BK
Certificación: ISO9001/ISO14001/CE
Número de modelo: BKW8016
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: Negotiation
Detalles de empaquetado: Caso de madera estándar de la exportación
Tiempo de entrega: 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas por mes
Contacto
Descripción detallada del producto
Nombre: Ventilador rotatorio del lóbulo de las raíces Tipo: La dislocación positiva arraiga el tipo, tres lóbulos
Capacidad del aire: 14.63-43.50m3/min Presión diferenciada de la descarga: 60-100KPA
Poder del motor: 30-110W Diámetro interior de la descarga: DN200 (8")
Tipo conducido: impulsado por motor, conectado por la correa y la polea Tipo de la instalación: horizontal, vertical disponible también
Alta luz:

Ventilador de las raíces 100KPA

,

2400m3 / ventilador de las raíces de la hora

,

ventilador del estilo de tres raíces de los lóbulos



100KPA arraiga el ventilador rotatorio del lóbulo, ventilador de la capacidad 2400m3/hour



El ventilador de las raíces es una clase de ventilador volumétrico cuya capacidad y revolución del aire ha formado una proporción. Cada rotación del tipo ventilador del tres-lóbulo necesita tres veces de la succión del aire y la descarga de dos-lóbulos. Comparado al tipo ventilador del dos-lóbulo, el ventilador de tres raíces del lóbulo tiene las características de los cambios bajos de la pulsación del aire que ventiladores de las raíces del dos-lóbulo.




Especificaciones


Modelo

BKW8016

Capacidad del aire

14.63-43.50m3/min

Descargue la presión diferenciada

60-100KPA

Velocidad rotatoria

700-1500rpm

Volumen del agua de enfriamiento

15 l/min

Tipo del motor

30-110KW
380/400/415/440V, 3PHASES, 50/60HZ

Marca del motor

Estándar: Motor de Siemens Beide o de Wannan
Motor de Siemens y de ABB para su opción

Tipo de la instalación

Estándar: tipo horizontal.
 Tipo vertical disponible para su opción

N.W. del ventilador sin el motor

615kg

Tamaño que embala aproximadamente.

los 2.1*1.4*2.26m (L*W*H)





Características

1. Entrega el aire totalmente sin aceite.
2. Los funcionamientos especialmente suavemente diseñados del rotor
3. pequeño cambio en capacidad contra cambio en la presión.
4. eficacia alta debido al perfil especial.
5. la estructura compacta es fácil de fijar y seguro utilizar








Usos

1. industria petroquímica

2. materiales de construcción

3. energía eléctrica, metalurgia

4. fertilizante químico

5. fabricación de papel

6. acuicultura y tratamiento de aguas residuales,

7. industria de la protección del medio ambiente






Hoja del parámetro


Modelo Velocidad Capacidad de la entrada (m3/min) y poder del eje (kilovatios)

Fresco

ing
Agua


0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2 0.9kgf/cm2 1.0kgf/cm2
6000mmH2O 7000mmH2O 8000mmH2O 9000mmH2O 10000mmH2O
0.06Mpa 0.07Mpa 0.08Mpa 0.09Mpa 0.1Mpa
RPM m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio L/min

BKW

8016


Puerto



Diámetro:



DN200

(8")

700 15,37 26,6014,63 30,77            15
850 20,64 32,3119,90 37,36
1000 25,92 38,0125,18 43,9624,51 49,9023,84 55,8523,25 61,80
1150 31,19 43,7130,45 50,5529,79 57,3929,12 64,2328,52 71,07
1250 34,71 47,5133,97 54,9433,30 62,3832,63 69,8232,04 77,25
1400 39,98 53,2139,25 61,5438,58 69,8737,91 78,1937,31 86,52
1500 43,50 57,0142,76 65,9342,09 74,8641,43 83,7840,83 92,70






Estructura del cuerpo principal del ventilador

100KPA 2400m3/hora de raíces positivas rotatorias de la dislocación diseñan el ventilador 0




Sentido de chorro del agua de enfriamiento

100KPA 2400m3/hora de raíces positivas rotatorias de la dislocación diseñan el ventilador 1





Dibujo de junta del paquete del ventilador



100KPA 2400m3/hora de raíces positivas rotatorias de la dislocación diseñan el ventilador 2




Fuente estándar de alcance

1. ventilador del eje

2. silenciador de la entrada (con el filtro de aire)

3. silenciador del mercado

4. alivie la válvula

5. válvula de control

6. junta flexible

7. indicador de presión

8. polea del ventilador y polea del motor

9. V-correa

10. cubierta de la correa
11 base pública

12. motor



Válvula opcional del autoempezado





100KPA 2400m3/hora de raíces positivas rotatorias de la dislocación diseñan el ventilador 3
