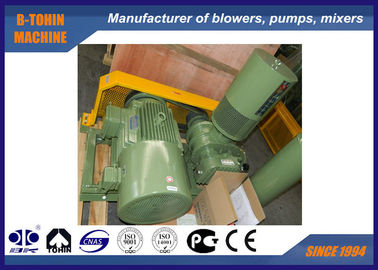

Tipo 3 fan de la refrigeración por aire del generador del oxígeno del ventilador DN100 de las raíces del lóbulo

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	BK
Certificación:	ISO9001/ISO14001/CE
Número de modelo:	BK100

Pago y Envío Términos:

Cantidad de orden mínima:	1 set
Precio:	Negociable
Detalles de empaquetado:	caso de madera estándar de la exportación
Tiempo de entrega:	5 a 20 días laborables, dependen de cantidad de la orden y de la especificación
Condiciones de pago:	L / C, T / T
Capacidad de la fuente:	50 juegos por mes

Contacto

Descripción detallada del producto

Capacidad aérea:	6.65-13.48 m3/min	Descargue la presión diferenciada:	10-80KPA
Potencia del motor:	7.5-22kw	Agujero de descarga:	DN100
Tipo de refrigeración:	Aire	Tipo de conexión:	Correa y polea
Resaltar:	blowe transmitido por banda , ventilador del tratamiento de aguas

Soplador de aire de raíces de 3 lóbulos, Soplador de aire DN100, ventilador generador de oxígeno

Acerca de BK-3

BK-3, la tercera generación del soplador BK, Se caracteriza por una curva de rotor perfecta y un tipo de enfriamiento por aire natural cuando la presión de refuerzo es de 80 KPA. Sus partes principales se fabrican con máquinas de control numérico de alta precisión.

Especificaciones

Modelo	BK80
Capacidad de aire	5.72-13.48m3/min
Presión diferencial de descarga	10-80KPA
Velocidad de rotación	1400-2350rpm
Tipo de motor	7.5-22KW 380/400/415/440V/220V, 3FASES, 50/60HZ, tipo de frecuencia
Marca del motor	Estándar: Motor Siemens Beide o Wannan Motor Siemens y ABB para su opción
Tipo de instalación	Tipo vertical
Peso neto del soplador sin motor	251kg
Tamaño del embalaje Aprox.	1.551.151.45m (largoanchoalto)

Características

Curva de lóbulo optimizada

Diseño hueco diferente de la tapa del extremo

Rodamiento de bolas de ranura profunda de alta precisión, bajo factor de fricción y tamaño ampliado

Estructura compacta para ahorrar espacio.

Aplicaciones

Tipo 3 fan de la refrigeración por aire del generador del oxígeno del ventilador DN100 de las raíces del lóbulo 0

Parámetro

Modelo	Rotatorio Velocidad (RPM)	Capacidad de entrada (m3/min)y potencia del eje (kW) bajo varias presiones
		0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa
		m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BK100	1400	7.61	5.16	7.19	6.13	6.86	7.09	6.58	8.06
	1550	8.54	5.72	8.11	6.78	7.78	7.85	7.51	8.92
	1750	9.78	6.46	9.35	7.66	9.02	8.87	8.74	10.07
	1850	10.39	6.82	9.97	8.10	9.64	9.37	9.36	10.65
	2050	11.63	7.56	11.20	8.97	10.87	10.39	10.60	11.80
	2200	12.56	8.12	12.13	9.63	11.80	11.15	11.52	12.66
	2350	13.48	8.67	13.05	10.29	12.73	11.91	12.45	13.52

Modelo	Rotatorio Velocidad (RPM)	Capacidad de entrada (m3/min)y potencia del eje (kW) bajo varias presiones
		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
		m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BK100	1400	6.34	9.02	6.12	9.99	5.91	10.95	5.72	11.91
	1550	7.26	9.99	7.04	11.05	6.84	12.12	6.65	13.19
	1750	8.50	11.28	8.28	12.48	8.08	13.69	7.89	14.89
	1850	9.12	11.92	8.90	13.19	8.69	14.47	8.50	15.74
	2050	10.35	13.21	10.13	14.62	9.93	16.03	9.74	17.44
	2200	11.28	14.18	11.06	15.69	10.85	17.21	10.67	18.72
	2350	12.21	15.14	11.98	16.76	11.78	18.38	11.59	20.00

Dibujo de montaje del paquete del soplador
Tipo 3 fan de la refrigeración por aire del generador del oxígeno del ventilador DN100 de las raíces del lóbulo 1
