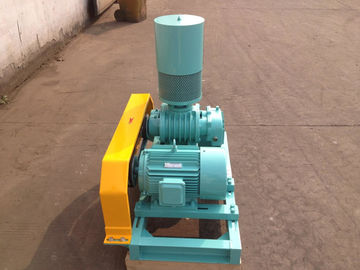

tipo de la refrigeración por aire del ventilador de la raíz del lóbulo 1.0-3.17m3/min DN50 con más de poco ruido

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	BK
Certificación:	ISO9001/ISO14001/CE
Número de modelo:	BK50

Pago y Envío Términos:

Cantidad de orden mínima:	1 set
Precio:	Negotiation
Detalles de empaquetado:	caso de madera estándar de la exportación
Tiempo de entrega:	5 a 20 días laborables, dependen de cantidad de la orden y de la especificación
Condiciones de pago:	L / C, T / T
Capacidad de la fuente:	50 juegos por mes

Contacto

Descripción detallada del producto

Capacidad del aire:	1.0-3.17m3/min	Presión diferenciada de la descarga:	10-80kpa
Poder del motor:	2.2-5.5KW	Diámetro interior de la descarga:	DN50
Tipo de enfriamiento:	Aire	Tipo de conexión:	Correa y polea
Alta luz:	blowe transmitido por banda , ventilador del tratamiento de aguas

El lóbulo arraiga la refrigeración por aire del ventilador DN50, tipo vertical ventilador de las raíces

Sobre BK-3

El ventilador de las raíces de la serie BK-3 hereda el diseño de serie de BK. Adopta el tipo de la refrigeración por aire y la curva mejorada del rotor, que se ofrece de eficacia alta y de funcionamiento. También este tipo ventilador es de tipo vertical de la instalación para el espacio de ahorro del flool y conveniente para el mantenimiento.

Especificaciones

Modelo	BK50
Capacidad del aire	1.0-3.17m3/min
Presión diferenciada de la descarga	10-80KPA
Velocidad rotatoria	1700-2800rpm
Tipo del motor	2.2-5.5KW 380/400/415/440V/220V, 3PHASES, 50/60HZ, frequencytype
Marca del motor	Estándar: Motor de Siemens Beide o de Wannan Motor de Siemens y de ABB para su opción
Tipo de la instalación	Tipo vertical
N.W. del ventilador sin el motor	85kg
Tamaño del embalaje aproximadamente.	el 1.30.951.28m (lengthwidthheight)

Características

La curva optimizada del lóbulo se adopta para reducir la salida interna del ventilador, mejorar la eficacia del ventilador y reducir temperatura corriente.

Después de que el ratio de la distancia del radio-centro se estrechara y el diámetro del eje agrandó, ninguna deformación y colisión ocurrirán bajo presión más alta de la carga como se mejora la fuerza del ventilador.

El diseño hueco especial de fin-cubierta se utiliza para hacer la cavidad del transporte separada de la cámara de gas relativamente, por la cual reduce el impacto del gas de alta temperatura del interior en la cavidad del transporte y baja la temperatura del transporte.

El rodamiento de bolitas profundo del surco de la alta precisión y del factor de fricción bajo se selecciona para el ruido de la operación de baja. Además, debido a un transporte más de gran tamaño hecho juego para el diámetro agrandado del eje, se aumenta la capacidad de la carga del transporte y su vida de servicio es extendida.

Una estructura de la entrada de 90 grados y del mercado superiores del lado se adopta para la instalación y el mantenimiento convenientes. Diversos silenciadores están disponibles para las necesidades de los clientes del espacio del ahorro.

Parámetro

Modelo	Rotatorio Velocidad (RPM)	Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión
		0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa
		m3/min	Kilovatio	m3/min	Kilovatio	m3/min	Kilovatio	m3/min	Kilovatio
BK50	1700	1,83	1,18	1,60	1,43	1,47	1,67	1,33	1,92
	1950	2,05	1,35	1,87	1,64	1,73	1,92	1,58	2,20
	2150	2,40	1,49	2,27	1,80	2,10	2,11	2,02	2,43
	2400	2,70	1,67	2,55	2,01	2,47	2,36	2,37	2,71
	2600	2,92	1,81	2,70	2,18	2,60	2,56	2,50	2,93
	2800	3,17	1,94	2,92	2,35	2,80	2,75	2,68	3,16

Modelo	Rotatorio Velocidad (RPM)	Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión
		0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa
		m3/min	Kilovatio	m3/min	Kilovatio	m3/min	Kilovatio	m3/min	Kilovatio
BK50	1700	1,83	1,18	1,60	1,43	1,47	1,67	1,33	1,92
	1950	2,05	1,35	1,87	1,64	1,73	1,92	1,58	2,20
	2150	2,40	1,49	2,27	1,80	2,10	2,11	2,02	2,43
	2400	2,70	1,67	2,55	2,01	2,47	2,36	2,37	2,71
	2600	2,92	1,81	2,70	2,18	2,60	2,56	2,50	2,93
	2800	3,17	1,94	2,92	2,35	2,80	2,75	2,68	3,16

Dibujo de junta del paquete del ventilador
tipo de la refrigeración por aire del ventilador de la raíz del lóbulo 1.0-3.17m3/min DN50 con más de poco ruido 0
