El ventilador de alta presión de dos etapas, DN250 150KPA arraiga ventiladores del lóbulo

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	BK
Certificación:	ISO9001/ISO14001/CE
Número de modelo:	BKD-6000

Pago y Envío Términos:

Cantidad de orden mínima:	1 set
Precio:	Negotiable
Detalles de empaquetado:	caso de madera estándar de la exportación
Tiempo de entrega:	15 a 30 días laborables, dependen de cantidad de la orden y de la especificación
Capacidad de la fuente:	50 juegos por mes

Contacto

Descripción detallada del producto

Tipo:	Arraiga el ventilador, tres lóbulos, de dos fases	Capacidad del aire:	51-102.95m3/min
Presión de la descarga:	100-150KPA	Poder del motor:	132-280kW
Diámetro interior de la descarga:	DN250 (10")	Tipo de conexión:	Correa y polea
Uso::	Transportación de la aireación, de la repercusión, neumática, solicitada el tratamiento de aguas, el	Tipo de enfriamiento:	agua y refrigerador medio
Alta luz:	blowe transmitido por banda , ventilador del tratamiento de aguas

150KPA arraiga el ventilador, dos etapas, DN250, ventilador del lóbulo de las raíces de la alta presión

Características

1. el ventilador positivo de la dislocación, ninguna compresión, aire que transporta es liso, allí es pequeños cambios del flujo
junto con cambios de la presión.
2. Los engranajes superficiales duro-dentados síncronos de alta precisión aseguran larga vida.
3. Descargue un aire mucho más limpio sin el aceite
4. Transportes de Suecia SKF
5. Correas de Alemania MARTEXWELL

Especificaciones

Modelo	BKD-6000
Capacidad del aire	51-102.95m3/min
Presión diferenciada de la descarga	100-150KPA
Velocidad rotatoria	850-1400rpm
Volumen del agua de enfriamiento	90 l/min
Tipo del motor	132-280KW 380/400/415/440V, 3PHASES, 50/60HZ
Marca del motor	Estándar: Motor de Siemens Beide o de Wannan Motor de Siemens y de ABB para su opción
Tipo de la instalación	Estándar: tipo vertical
N.W. del ventilador sin el motor	3000kg
Tamaño del embalaje aproximadamente.	los 3.13.13.2m (lengthwidthheight)
Características	1. La refrigeración por agua para los transportes en ambas placas de extremo baja la temperatura de la operación del transporte. 2. Refrigerador medio equipado para el levantamiento de la temperatura de la facilidad

Hoja del parámetro

Arte no.	Velocidad (RPM)		Capacidad de la entrada (m3/min) y poder del eje (kilovatios)
			1.0kgf/cm2		1.2kgf/cm2		1.4kgf/cm2		1.5kgf/cm2
			10000mH2O		12000mH2O		14000mH2O		15000mH2O
			0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
	etapa del Ⅰ	etapa del Ⅱ	m3/min	kilovatio	m3/min	kilovatio	m3/min	kilovatio	m3/min	kilovatio
BKD-6000 Diámetro del mercado: 250 (10") Integrado por BKW9030 + BKW9020	850	850	55,17	124,29	53,00	141,82	51,95	150,59	51,00	152,99
	1000	1000	68,20	146,22	66,03	166,85	64,98	177,17	64,03	179,99
	1150	1150	81,23	168,15	79,06	191,88	78,02	203,74	77,06	206,98
	1250	1250	89,92	182,77	87,75	208,56	86,70	221,46	85,75	224,98
	1400	1400	102,95	204,71	100,78	233,59	99,74	248,03	98,78	251,98

Circulación de aire y sistema de enfriamiento

Dibujo de junta del paquete del ventilador

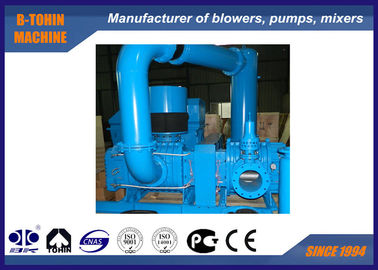

El ventilador de alta presión de dos etapas, DN250 150KPA arraiga ventiladores del lóbulo 1

Fuente estándar de alcance

1. el ventilador de la primera fase
2. el ventilador de la segunda etapa
3. la presión alivia la válvula
4. válvula de control
5. silenciador de la entrada (con el filtro de aire)
6. silenciador del mercado
7. base pública (con la cubierta de la correa)
8. cojín de goma de la junta flexible y del choque
9. polea
10. indicador de presión
11. correa
12. pernos y nueces y otras piezas de la conexión
13. motor
14. refrigerador medio
