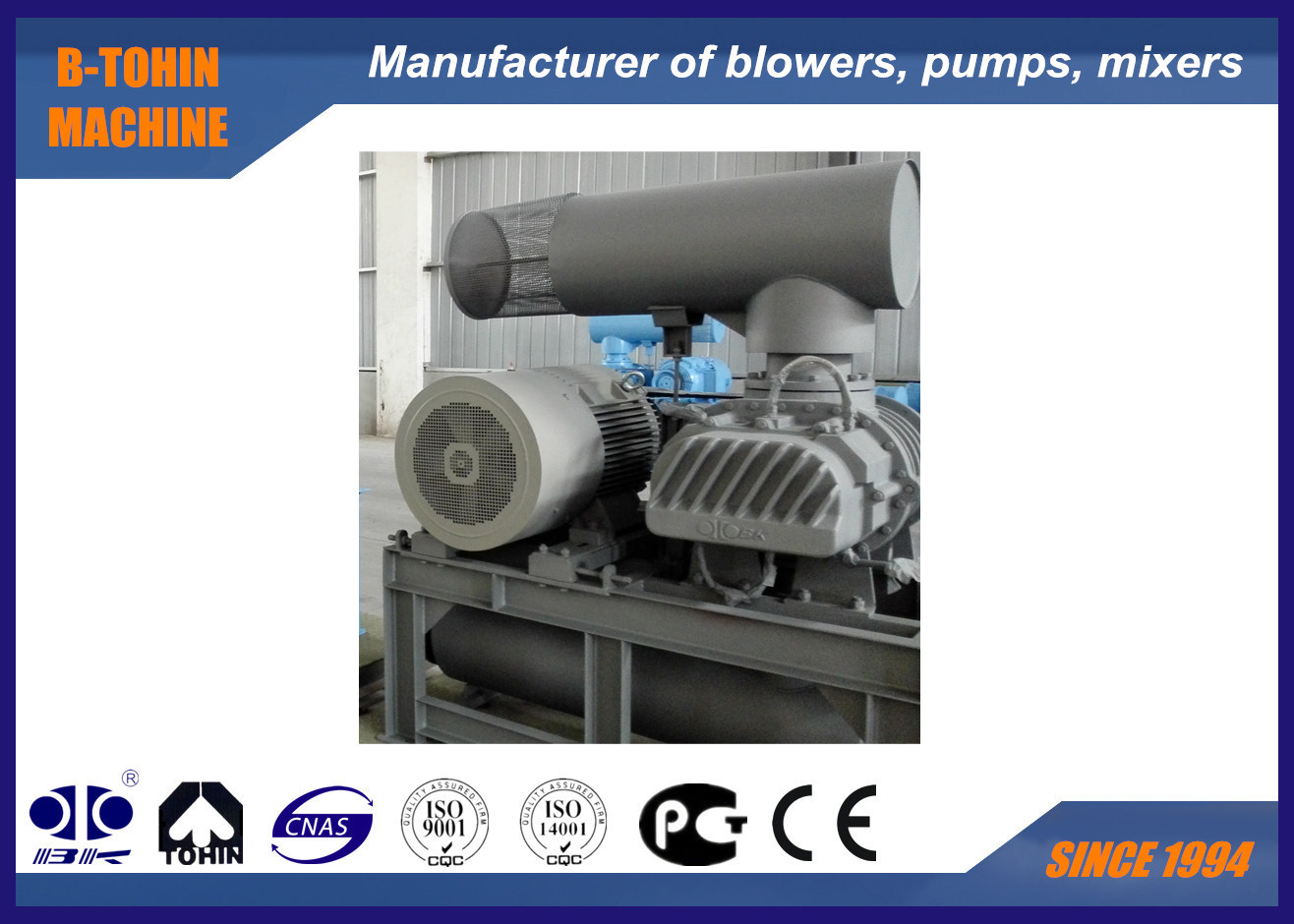

Agua de hierro fundido refrigeración tratamiento de aguas residuales soplador de lóbulo rotativo con alta capacidad 3600 m3/hora

Agua de hierro fundido refrigeración tratamiento de aguas residuales soplador de lóbulo rotativo con alta capacidad 3600 m3/hora

Datos del producto:
Lugar de origen: China
Nombre de la marca: BK
Certificación: ISO9001/ISO14001/CE
Número de modelo: BKW8024
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negociable
Detalles de empaquetado: caso de madera estándar de la exportación
Tiempo de entrega: 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 50 juegos por mes
Contacto
Descripción detallada del producto
Name: Roots Rotary Lobe Blower Type: Positive Displacement Roots Type, three lobes
Air capacity: 31.89-50.67m³/min Discharge differential pressure: 60-80KPA
Motor power: 22-90KW Discharge bore: DN200(8”)
Driven type: motor driven, connected by belt and pulley Installation type: horizontal, vertical available also
Resaltar:

ventilador positivo rotatorio

,

ventilador rotatorio del lóbulo

 Soplador rotativo de lóbulo rotatorio de tratamiento de aguas residuales con refrigeración por agua de hierro fundido con alta capacidad 3600 m³/hora

El soplador Roots es un tipo de soplador volumétrico cuya capacidad de aire y revolución han formado una proporción. Cada rotación del soplador de tres lóbulos necesita tres veces la succión y descarga de aire de dos lóbulos. En comparación con el soplador de dos lóbulos, el soplador Roots de tres lóbulos tiene las características de baja pulsación de aire y un funcionamiento más estable.

Tiene dos lóbulos en los dos cojinetes paralelos. Hay pequeños espacios diminutos entre los lóbulos, la carcasa elíptica, así como cada lóbulo. La rotación de velocidad uniforme de los lóbulos en direcciones opuestas hace que la cantidad de aire circulada por la carcasa y los lóbulos se transporte desde el lado de succión al lado de descarga.


Especificaciones


Modelo

BKW8024S

Capacidad de aire

31.89-50.67m3/min

Presión diferencial de descarga

60-80KPA

Velocidad de rotación

800-1100rpm

Volumen de agua de refrigeración

15 l/min

Tipo de motor

22-90KW
380/400/415/440V, 3FASES, 50/60HZ

Marca del motor

Estándar: Motor Siemens Beide o Wannan
Motor Siemens y ABB para su opción

Tipo de instalación

Estándar: tipo horizontal.
Tipo vertical disponible para su opción

Peso neto del soplador sin motor

800 kg

Tamaño del embalaje Aprox.

2.28*1.51*2.45m (L*A*H)





Características
1. Curvas del rotor mejoradas para ahorrar energía del 15 al 25%
2. El soplador Roots BKW tiene un buen rendimiento de sellado mediante el uso de material de sellado de caucho de flúor.
3. La precisión del engranaje es de quinta clase, y las piezas principales están mecanizadas por NC para garantizar un funcionamiento suave.
4. Baja vibración debido al equilibrio dinámico preciso.
5. El aire transportado está limpio y libre de aceite o polvo.



Hoja de parámetros



Modelo Velocidad Capacidad de entrada (m3/min) y potencia del eje (KW) Enfriamiento
0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2 Agua
6000mmH2O 7000mmH2O 8000mmH2O
0.06Mpa 0.07Mpa 0.08Mpa
rpm m3/min KW m3/min KW m3/min KW L/min
BKW8024S 800 33.69 46.25 32.76 51.61 31.89 56.97 15
Diámetro del puerto: 200 (8") 850 36.52 49.14 35.59 54.84 34.72 60.53
900 39.35 52.03 38.42 58.06 37.56 64.09
1000 45.01 57.82 44.08 64.51 43.22 71.21
1100 50.67 63.6 49.74 70.96 48.88 78.33






Estructura del cuerpo principal del soplador

Agua de hierro fundido refrigeración tratamiento de aguas residuales soplador de lóbulo rotativo con alta capacidad 3600 m3/hora 0




Dirección del flujo de agua de refrigeración

Agua de hierro fundido refrigeración tratamiento de aguas residuales soplador de lóbulo rotativo con alta capacidad 3600 m3/hora 1




Dibujo de montaje del paquete del soplador

Agua de hierro fundido refrigeración tratamiento de aguas residuales soplador de lóbulo rotativo con alta capacidad 3600 m3/hora 2

Suministro estándar del alcance

1. soplador de eje
2. silenciador de entrada (con filtro de aire)
3. silenciador de salida
4. válvula de alivio
5. válvula de retención
6. junta flexible
7. manómetro
8. polea del soplador y polea del motor
9. correa trapezoidal
10. cubierta de la correa
11. base pública
12. motor
