Fabricante profesional de diversas clases de ventiladores
 |
| Lugar de origen: | China |
| Nombre de la marca: | BK |
| Certificación: | ISO9001/ISO14001/CE |
| Número de modelo: | BK8024 |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | caso de madera estándar de la exportación |
| Tiempo de entrega: | 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación |
| Condiciones de pago: | L / C, T / T |
| Capacidad de la fuente: | 50 juegos por mes |
| Nombre: | Tres lóbulos de las raíces soplador | El tipo: | Deslocamiento positivo, tipo de raíces, transporte de aire |
|---|---|---|---|
| Capacidad aérea: | 24.95 a 73,81 m3/min | Descargue la presión diferenciada: | 10-60KPA |
| Potencia del motor: | 15-90KW | Agujero de descarga: | DN250 (10") |
| Tipo de refrigeración: | El aire | Aplicación:: | Aeración, lavado por retroceso, transporte neumático, aplicado para el tratamiento de agua, cemento, |
| Materiales principales: | De hierro fundido | RPM del soplador: | 1500 |
| Aplicación: | Tratamiento de aguas residuales | Tipo de instalación:: | horizontal o vertical |
| Alta luz: | arraiga el ventilador del lóbulo,ventilador de la transportación neumática |
||

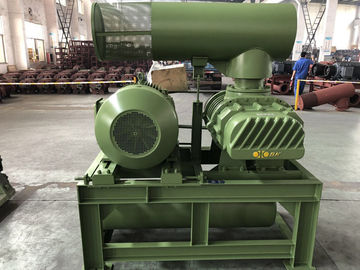

10KPA - ventilador de las raíces del lóbulo 60KPA tres, ventilador rotatorio para la aireación del tratamiento de aguas residuales
Pues uno de fabricantes principales chinos de tres-lóbulo, dislocación positiva arraiga ventiladores, hemos estado ganando constantemente la cuota de mercado.
Especificaciones:
|
Modelo |
BK8016 |
|
Capacidad del aire |
24.95-73.81m3/min |
|
Presión diferenciada de la descarga |
10-60KPA |
|
Velocidad rotatoria |
700-1500rpm |
|
Tipo del motor |
15KW-90KW 380/400/415/440V, 3PHASES, 50/60HZ, motor de la frecuencia también disponible |
|
Marca del motor |
Estándar: Motor de Siemens Beide o de Wannan Motor de Siemens y de ABB para su opción |
|
Tipo de la instalación |
Estándar: tipo horizontal. Tipo vertical disponible para su opción |
| Color | Modificado para requisitos particulares, estándar de RAL6011 |
|
N.W. del ventilador sin el motor |
1120 kilogramos |
|
Tamaño del embalaje aproximadamente. |
los 2.28*1.51*2.45m (length*width*height) |
Características:
eficacia 1.High. La curva mejorada se adopta para el rotor para alcanzar una eficacia mucho más alta.
2. vibración baja. Como exacto la máquina-herramienta del control numérico se adopta para el rotor que trabaja a máquina, y la alta precisión
se adopta la máquina del equilibrio dinámico, por lo tanto no hay casi vibración para correr del ventilador.
3. los engranajes y los transportes de la alta precisión se adoptan para la vida de servicio larga.
4. genere el aire limpio sin la contaminación.
Hoja del parámetro
| Modelo | Diámetro del puerto (Milímetro) |
Velocidad | Capacidad de la entrada (m3/min) y poder del eje (kilovatios) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| RPM | m3/min | Kilovatios | m3/min | Kilovatios | m3/min | Kilovatios | m3/min | Kilovatios | ||
| BK8024 | 250 (10") | 700 | 31,60 | 11,24 | 29,33 | 17,47 | 27,64 | 23,27 | 26,22 | 26,61 |
| 850 | 39,51 | 13,65 | 37,25 | 21,22 | 35,56 | 28,25 | 34,13 | 32,31 | ||
| 1000 | 47,43 | 16,06 | 45,16 | 24,96 | 43,47 | 33,24 | 42,05 | 38,01 | ||
| 1150 | 55,34 | 18,46 | 53,07 | 28,71 | 51,38 | 38,23 | 49,96 | 43,71 | ||
| 1250 | 60,62 | 20,07 | 58,35 | 31,20 | 56,66 | 41,55 | 55,24 | 47,51 | ||
| 1400 | 68,53 | 22,48 | 66,26 | 34,95 | 64,57 | 46,54 | 63,15 | 53,21 | ||
| 1500 | 73,81 | 24,08 | 71,54 | 37,44 | 69,85 | 49,86 | 68,42 | 57,01 | ||
| Modelo | Diámetro del puerto (Milímetro) |
Velocidad | Capacidad de la entrada (m3/min) y poder del eje (kilovatios) | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| RPM | m3/min | Kilovatios | m3/min | Kilovatios | m3/min | Kilovatios | m3/min | Kilovatios | ||
| BK8024 | 250 (10") | 700 | 24,95 | 32,85 | ||||||
| 850 | 32,87 | 39,89 | ||||||||
| 1000 | 40,78 | 46,93 | 39,67 | 55,86 | ||||||
| 1150 | 48,69 | 53,97 | 47,59 | 64,24 | ||||||
| 1250 | 53,97 | 58,67 | 52,86 | 69,82 | ||||||
| 1400 | 61,88 | 65,71 | 60,77 | 78,20 | ||||||
| 1500 | 67,16 | 70,40 | 66,05 | 83,78 | ||||||
Estructura del cuerpo principal del ventilador
|
No. |
Nombre de parte |
Qty. |
|
No. |
Nombre de parte |
Qty. |
|
No. |
Nombre de parte |
Qty. |
|
1 |
Pie |
2 |
|
9 |
Cubierta de extremo izquierdo |
1 |
|
17 |
El tanque de aceite |
1 |
|
2 |
Perno del hexágono |
4 |
|
10 |
Perno redondo |
4 |
|
18 |
Engranaje |
2 |
|
3 |
Sello antipolvo |
1 |
|
11 |
El encajonar |
1 |
|
19 |
Llave |
2 |
|
4 |
Conduzca el impeledor |
1 |
|
12 |
Sello de aceite |
4 |
|
20 |
Manga axial |
2 |
|
5 |
El llevar |
2 |
|
13 |
Cubierta de extremo derecho |
1 |
|
21 |
El llevar |
2 |
|
6 |
Impeledor conducido |
2 |
|
14 |
Perno |
16 |
|
22 |
Placa de cojinete |
2 |
|
7 |
Taza del polvo |
1 |
|
15 |
Respiradero |
1 |
|
23 |
Cojín ajustable |
varios |
|
8 |
Entrerrosca de grasa |
2 |
|
16 |
Perno |
8 |
|
24 |
Nuez magnética |
1 |
Dibujo de junta del paquete del ventilador
Fuente estándar de alcance
1. ventilador desnudo del eje
2. la presión alivia la válvula
3. válvula de control de la oblea (tipo delgado)
4. silenciador de la entrada (con el filtro de aire)
5. silenciador del mercado
6. público bajo (con la cubierta de la correa)
7. cojín de goma de la junta flexible y del choque
8. polea del motor
9. indicador de presión
10. V-correa
11 pernos y nueces y otras piezas de la conexión
12. motor eléctrico
