Lugar de origen: | China |
Nombre de la marca: | BK |
Certificación: | ISO9001/ISO14001/CE/GOST |
Número de modelo: | BK7011 |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negociable |
Detalles de empaquetado: | caso de madera estándar de la exportación |
Tiempo de entrega: | 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación |
Condiciones de pago: | L / C, T / T |
Capacidad de la fuente: | 100 juegos al mes |
Capacidad aérea: | 9.66 a 30.56 m3/min | Descargue la presión diferenciada: | 10-80KPA |
---|---|---|---|
Potencia del motor: | 11-45kw | Agujero de descarga: | DN150 (6 ¢) |
Aplicación:: | Aeración, retrolavado, transporte neumático, aplicado para el tratamiento del agua, fábrica de cemen | Materiales principales: | De hierro fundido |
Origen de la tecnología: | Estados Unidos | Conectado por: | Correa y polea |
Refrescado: | por el aire natural | Nombre: | Tres lóbulos de las raíces soplador |
Volumen del aire: | 30.56 m3/min | Presión: | 0.01Mpa |
Potencia del motor: | 11 kW | Tamaño de la salida: | DN150 (6") |
RPM del soplador: | 1500 | Poder del eje: | 7.91KW |
Válvula de tensión: | 380V/400/440V/Según las necesidades del cliente | Frecuencia: | Las emisiones de gases de efecto invernadero |
Aplicación: | Tratamiento de aguas residuales | Tipo de instalación:: | horizontal o vertical |
Resaltar: | 70KPA arraiga el compresor de aire,compresor de aire de las raíces 70kpa,compresor de aire de tres raíces del lóbulo |

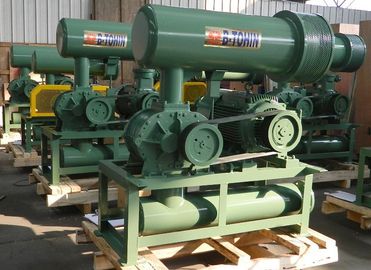

Compresor de aire de raíces con presión de 10 a 80 KPA para el tratamiento de aguas residuales
Bloqueador de raíces de lóbulo de hierro fundido, compresor de aire de raíces, presión 10-80KPA
B-Tohin es un fabricante profesional que produce sopladores de raíces de lóbulo de hierro fundido.Y tenemos un departamento de investigación independiente para diseñar y hacer nuevos productos de acuerdo con los requisitos especiales de los clientes.
Especificaciones:
Modelo |
BK7011 |
Capacidad aérea |
9.66-30.56m3/min |
Presión diferencial de descarga |
10 a 80 KPA |
Velocidad de rotación |
El valor de las emisiones de CO2 será el siguiente: |
Tipo de motor |
11KW a 45KW 380/400/415/440V, 3PHASES, 50/60HZ, motor de frecuencia también disponible |
Marca del motor |
Esencial: motor Siemens Beide o Wannan Siemens y motor ABB para su opción |
Tipo de instalación |
Tipo estándar: tipo horizontal. Tipo vertical disponible para su opción |
El color | Personalizado, estándar de RAL6011 |
N.W. de soplador sin motor |
477 kg |
Tamaño del embalaje Aproximadamente. |
1.8*1.3*2.1m (longitud*ancho*altura) |
Características:
1Los engranajes de tiempo de tipo helicoidal para un funcionamiento sin problemas
2Compacto, la flexibilidad en la instalación da a los usuarios más opciones.
3La estructura integral del impulsor es superior a la estructura dividida, más estable en la transmisión de potencia
4Adopte sellos de aceite importados hechos de caucho fluoro, que es de perfecta resistencia al desgaste y resistencia a altas temperaturas.
5- Baja vibración y consumo energético económico.
Hoja de parámetros
Modelo | El puerto de Dia. | Velocidad | Capacidad de entrada (m3/min) y potencia del eje (KW) | |||||||||||||||
0.1 kgf/cm2 | 0.2 kgf/cm2 | 0.3 kgf/cm2 | 0.4 kgf/cm2 | 0.5 kgf/cm2 | 0.6 kgf/cm2 | 0.7 kgf/cm2 | 0.8 kgf/cm2 | |||||||||||
1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | 5000 mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | |||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
rpm | el volumen de agua | KW | el volumen de agua | KW | el volumen de agua | KW | el volumen de agua | KW | el volumen de agua | KW | el volumen de agua | KW | el volumen de agua | KW | el volumen de agua | KW | ||
BK7011 | 150 (((6") | 700 | 13.16 | 3.69 | 12.29 | 6.46 | 11.62 | 8.80 | 11.07 | 11.63 | 10.57 | 14.64 | 9.66 | 17.45 | ||||
850 | 16.42 | 4.48 | 15.55 | 7.85 | 14.88 | 10.68 | 14.33 | 14.12 | 13.83 | 17.78 | 13.40 | 21.22 | 12.88 | 23.08 | ||||
1000 | 19.68 | 5.27 | 18.81 | 9.23 | 18.14 | 12.57 | 17.60 | 16.61 | 17.10 | 20.92 | 16.66 | 24.96 | 16.25 | 26.59 | 15.24 | 28.93 | ||
1150 | 22.95 | 6.06 | 22.08 | 10.62 | 21.40 | 14.45 | 20.86 | 19.11 | 20.36 | 24.06 | 19.92 | 28.71 | 19.51 | 30.58 | 18.61 | 33.27 | ||
1250 | 25.12 | 6.59 | 24.25 | 11.54 | 23.58 | 15.71 | 23.03 | 20.77 | 22.53 | 26.15 | 22.10 | 31.21 | 21.69 | 33.24 | 20.85 | 36.17 | ||
1400 | 28.39 | 7.38 | 27.52 | 12.93 | 26.84 | 17.60 | 26.30 | 23.26 | 25.80 | 29.29 | 25.36 | 34.95 | 24.95 | 37.23 | 24.22 | 40.51 | ||
1500 | 30.56 | 7.91 | 29.69 | 13.85 | 29.02 | 18.85 | 28.47 | 24.92 | 27.97 | 31.38 | 27.54 | 37.45 | 27.12 | 39.89 | 26.47 | 43.40 |
Estructura del cuerpo principal del soplador
- No, no es así. |
Nombre de la parte |
¿Cuánto tiempo? |
|
- No, no es así. |
Nombre de la parte |
¿Cuánto tiempo? |
|
- No, no es así. |
Nombre de la parte |
¿Cuánto tiempo? |
1 |
Peso de los pies |
2 |
|
9 |
Cubierta de extremo izquierdo |
1 |
|
17 |
Tanque de aceite |
1 |
2 |
El tornillo hexagonal. |
4 |
|
10 |
Pin redondo |
4 |
|
18 |
Equipo |
2 |
3 |
Sello antispolvo |
1 |
|
11 |
Cubierta |
1 |
|
19 |
La llave |
2 |
4 |
Velocidad de la unidad |
1 |
|
12 |
Sello de aceite |
4 |
|
20 |
Cubierta axial |
2 |
5 |
Rodamiento del extremo del accionamiento |
2 |
|
13 |
Cubierta de extremo derecho |
1 |
|
21 |
Rodamiento de extremo de engranaje |
2 |
6 |
Impulsor accionado |
2 |
|
14 |
El rayo |
16 |
|
22 |
Placas de rodamientos |
2 |
7 |
Cubierta de polvo |
1 |
|
15 |
Respirador |
1 |
|
23 |
Pad ajustable |
Varios |
8 |
El pezón de grasa |
2 |
|
16 |
El rayo |
8 |
|
24 |
Noches magnéticas |
1 |
Dibujo de ensamblaje del paquete del soplador
Suministro estándar del ámbito de aplicación
1. soplador de eje desnudo
2. válvula de alivio
3. válvula de retención de obleas (tipo delgado)
4. silenciador de entrada (con filtro de aire)
5. silenciador de descarga
6. base pública (con cinturón de seguridad)
7. juntas flexibles de caucho y amortiguador
8. polea de motor
9. medidor de presión
10El cinturón en V.
11. tornillos y otros componentes de conexión
12. motor eléctrico de 3 fases
