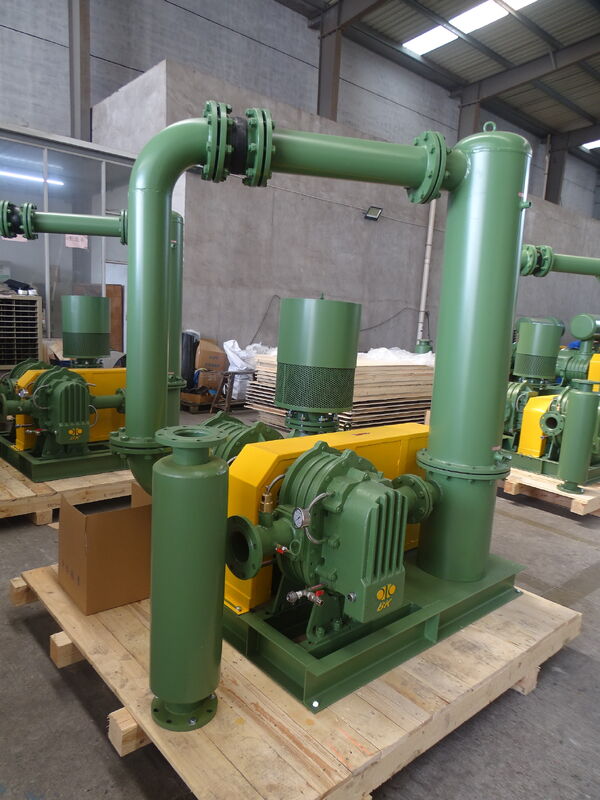

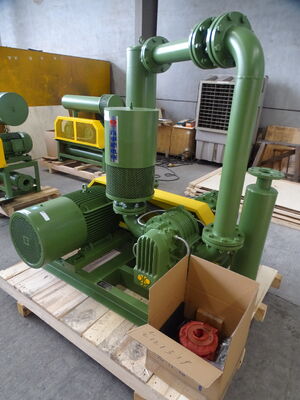

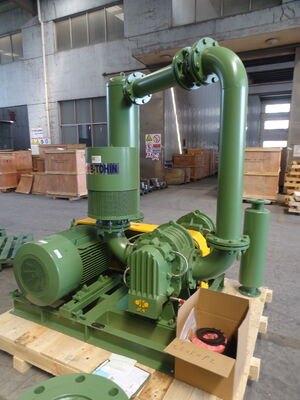

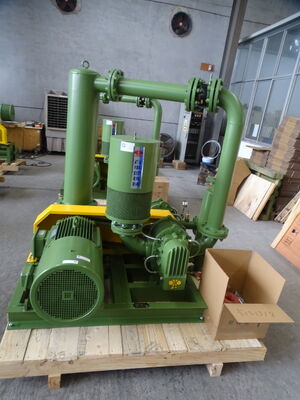

Soplador de aire Roots de tres lóbulos, dos etapas, refrigeración por agua, presión de 1.0-1.5 kgf/cm², alta presión BKD

Soplador de aire Roots de tres lóbulos, dos etapas, refrigeración por agua, presión de 1.0-1.5 kgf/cm², alta presión BKD

Soplador de aire Roots de tres lóbulos, dos etapas, refrigeración por agua, presión de 1.0-1.5 kgf/cm², alta presión BKD
BKD High Pressure ,1.0-1.5 kgf/cm² Pressure, Water Cooling , Two Stages, Three Lobe Roots Air Blower
Soplador de aire Roots de tres lóbulos, dos etapas, refrigeración por agua, presión de 1.0-1.5 kgf/cm², alta presión BKD
Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: BK
Certificación: ISO9001 / ISO14001/CE
Número de modelo: BKD-1000
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Precio: USD 25000-32000 per set
Detalles de empaquetado: Caja de madera exportada
Tiempo de entrega: 30 días laborables
Condiciones de pago: LC, T/T
Capacidad de la fuente: 20 juegos por mes
Contacto
Descripción detallada del producto
Nombre: Tres lóbulos de las raíces soplador Material: Hierro fundido
Velocidad: 850-1600/1050-1800rpm diámetro del puerto: 65 (((2,5")
Presión: 1,0-1,5 kgf/cm² Tipo de enfriamiento: Agua
Voltaje: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef Frecuencia: 50Hz/60Hz
Tipo de instalación:: horizontales o verticales Soplador adecuado: BKW5006+BKW5003
Agua de refrigeración: 32 l/min Flujo de aire de entrada: 3.32-8.77 m3/min
Resaltar:

Soplador Roots de Dos Etapas y Tres Lóbulos

,

Soplador de Aire Roots con Refrigeración por Agua

,

Soplador Roots de 1.0-1.5 kgf/cm²

1 Tipo BKD  Soplador de raíces



El soplador BKD de dos etapas se compone de dos sopladores BKW en serie, que pueden superar el límite de presión de un solo soplador. El gas de alta temperatura descargado por el soplador primario se enfría con un enfriador intermedio antes de entrar en el soplador secundario para que su temperatura no exceda el valor especificado, asegurando así el buen funcionamiento del soplador secundario.



La serie BKD es un soplador de raíces de doble etapa, que tiene dos sopladores BKW en serie, y supera la presión máxima en comparación con uno solo, también hay un sistema de enfriamiento intermedio entre la primera y la segunda etapa, asegura la temperatura estándar del flujo de aire al segundo soplador.



2 Especificaciones del producto



Tipo Soplador adecuado

Diámetro de puerto

(MM)

Presión

(kgf/cm²)

 Velocidad (rpm) Flujo de aire de entrada (m³/min)

Potencia del eje

(kw)

 Agua de enfriamiento (L/min)
Ⅰ Ⅱ
BKD-1000 BKW5006+BKW5003 65(2.5") 1.0-1.5 850-1600 1050-1800 3.32-8.77 10.18-24.26 32
BKD-2000 BKW6008+BKW6005 80(3") 1.0-1.5 850-1500 850-1500 6.05-14.74 16.43-38.89 40
BKD-3000 BKW7011+BKW7006 100(4") 1.0-1.5 850-1500 1000-1650 13.93-29.31 30.21-69.27 50
BKD-4000 BKW8016+BKW7011 150(6") 1.0-1.5 850-1400 850-1400 20.82-41.57 49.28-103.6 70
BKD-5000 BKW8024+BKW8016 200(8") 1.0-1.5 850-1400 850-1400 31.97-62.99 77.31-155.6 90
BKD-6000 BKW9030+BKW9020 250(10") 1.0-1.5 850-1400 850-1400 55.17-105.9 124.3-252 120
BKD-7000 BKW10034+BKW10027 300(12") 1.0-1.5 850-1400 850-1400 80.6-150.88 175.2-383.1 160



3 Flujo de aire de entrada (m3/min) y potencia del eje (KW) en diferentes condiciones



　Tipo Diámetro de puerto Velocidad Flujo de aire de entrada (m3/min) y potencia del eje (KW) en diferentes condiciones Agua de enfriamiento
1.0kgf/cm2 1.2kgf/cm2 1.4kgf/cm2 1.5kgf/cm2
10000mmH2O 12000mmH2O 14000mmH2O 15000mmH2O
rpm 0.098Mpa 0.118Mpa 0.137Mpa 0.147Mpa
Ⅰ Ⅱ m3/min KW m3/min KW m3/min KW m3/min KW L/min

BKD-1000

(BKW5006+

BKW5003)

 65(2.5") 850 1050 3.52 10.18 3.35 11.53 3.21 12.74 3.16 13.54 32
1000 1200 4.49 11.80 4.32 13.37 4.17 14.76 4.13 15.68
1150 1350 5.45 13.42 5.28 15.20 5.14 16.78 5.09 17.83
1250 1450 6.10 14.50 5.93 16.42 5.78 18.13 5.74 19.26
1350 1550 6.74 15.58 6.57 17.64 6.42 19.47 6.38 20.69
1500 1700 7.71 17.20 7.54 19.48 7.39 21.50 7.34 22.83
1600 1800 8.35 18.28 8.18 20.70 8.03 22.84 7.99

24.26

Soplador de aire Roots de tres lóbulos, dos etapas, refrigeración por agua, presión de 1.0-1.5 kgf/cm², alta presión BKD





3 Dimensiones de contorno de BKD-1000



Soplador de aire Roots de tres lóbulos, dos etapas, refrigeración por agua, presión de 1.0-1.5 kgf/cm², alta presión BKD









4 Otros accesorios



(1) Válvula de arranque en vacío tipo YUSV



(2) Cerramiento multifunción tipo BDFZ-L



Soplador de aire Roots de tres lóbulos, dos etapas, refrigeración por agua, presión de 1.0-1.5 kgf/cm², alta presión BKD Soplador de aire Roots de tres lóbulos, dos etapas, refrigeración por agua, presión de 1.0-1.5 kgf/cm², alta presión BKD



  • Principio de funcionamiento de la válvula de arranque en vacío



Esta válvula se utiliza principalmente en la tubería para sopladores, compresores y sopladores de tipo tornillo. Cuando el soplador arranca,



el aire fluirá a través de la válvula y el soplador funcionará sin carga, después de un tiempo, la válvula se cerrará



debido a la diferencia de presión en la tubería y fuera de ella, por lo que se logra el arranque sin carga para el soplador, y



puede afectar al equipo y al motor.



  • Características principales de la válvula de arranque en vacío
  1. Ser de estructura mecánica y diseño razonable, sin averías.
  2. No hay necesidad de bypass ni de sistema de actuación eléctrica. Bajo costo.
  3. Sustituye a la válvula de seguridad y protege el arranque en condiciones severas.
  4. Ser de fácil montaje y mantenimiento.



  • Características principales del cerramiento
  1. Uso de acero y esponja para aislamiento acústico, y con material absorbente de sonido incrustado en él, y puede reducir el ruido de manera efectiva.
  2. Hay cuatro puertas, y cada lado se puede abrir completamente, lo que es conveniente para el mantenimiento diario.
  3. Adopción de estructura desmontable, que es fácil de transportar.
  4. Estructura compacta para menor espacio en el suelo.

etiqueta:

Ventilador de 3 raíces del lóbulo,

ventilador de la transportación neumática,

arraiga el ventilador del lóbulo

Contacto
B-Tohin Machine (Jiangsu) Co., Ltd.

Persona de Contacto: Iris Xu

Teléfono: +8615301523076

Envíe su pregunta directamente a nosotros
B-Tohin Machine (Jiangsu) Co., Ltd.
No. 69 de la calle Xijiu, Parque Industrial de SCI y Tecnología Ambiental, Yixing, Jiangsu, China
Teléfono:86-510-8707-6720
Sitio movil Política de privacidad ｜ China Bueno Calidad Ventilador de tres raíces del lóbulo Proveedor. © 2016 - 2026 B-Tohin Machine (Jiangsu) Co., Ltd.. All Rights Reserved.
BKD  Hoja de dimensiones de contorno                         Unidad: mm
Tipo Diámetro de puerto Potencia del motor A B C D E F G H I J K L M N 0 n Q×h
BKD-1000 65(2.5") 11~30 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 M16×300
BKD-2000 80(3") 15~45 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 M16×300
BKD-3000 100(4") 30~45 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 M16×400
55~75 650 1300 25 1400 1450 1350
BKD-4000 150(6") 55~90 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 M16×400
110 770 1540 25 860 1720 1770 1560
BKD-5000 200(8") 75~200 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 M16×400
BKD-6000 250(10") 132~200 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 M16×400
220~280(6kv) 1265 2650 25 1040 2080 2130 2580
BKD-7000 300(12") 160~200 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 M16×400
220~250(6kv) 1375 2750 25 2800
280~400(6kv) 1435 2870 25 2920
Observación: El tamaño A es de referencia, pero no excederá el tamaño B.
