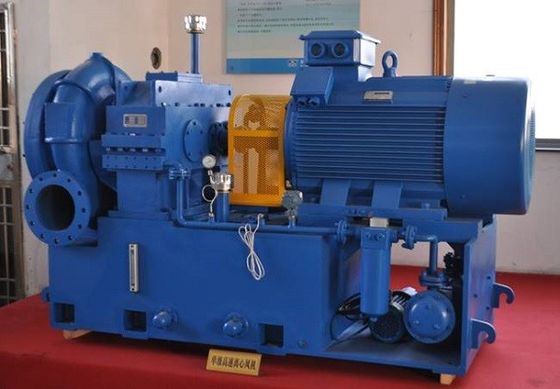

Soplador centrífugo de baja ruido y alta eficiencia D350 de varias etapas con estructura compacta para el tratamiento de aguas residuales

Bloqueador centrífugo de baja ruido de varias etapas, soplador de aire para tratamiento de aguas residuales

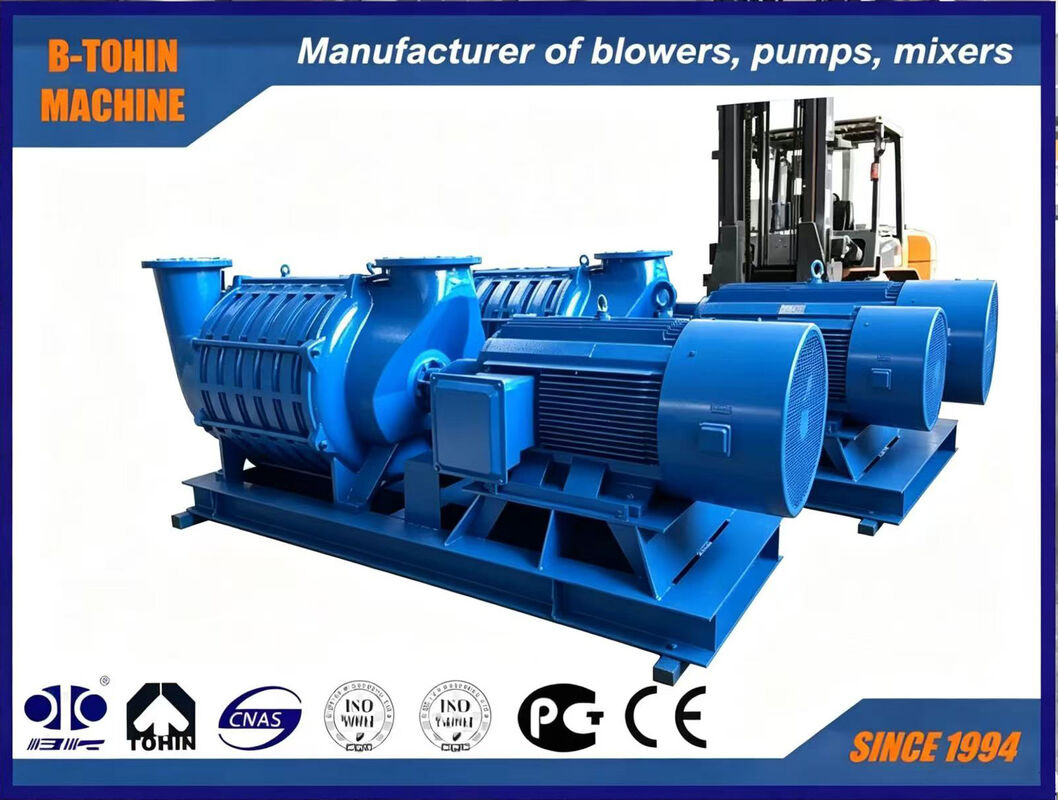

Sobre el soplador centrífugo de múltiples etapas de la serie D

Somos un fabricante profesional de varios tipos de sopladores.También puede estar equipado con sistemas de control totalmente equipados.Ampliamente aplicado en el tratamiento de aguas residuales, suministro de gas de alto horno, carbón

Las máquinas centrífugas de varias etapas también pueden utilizarse para transportar otros gases especiales.

1Medios de transporte: aire limpio, gas natural, biogás, metano, hidrógeno, etc.

2Material del girador: acero fundido y aleación de aluminio

3Método de enfriamiento: enfriamiento por aire o agua

4Método de conducción: transmisión por cinturón

5Aplicación: tratamiento de agua y aguas residuales, limpieza de polvo al vacío, secado con cuchillo de aire, flotación y separación, zincado y galvanizado, llenado de oxígeno, fabricación e impresión de papel,y combustión por aire, etc.. los campos.

Especificaciones

Características

1- Estructura compacta: Elegante en apariencia, estable en funcionamiento y conveniente para la instalación y el mantenimiento.

2Funcionamiento suave: El impulsor de alta eficiencia está optimizado para minimizar la fuerza axial y se corrige estático-dinámicamente para el equilibrio, asegurando que toda la unidad funcione sin problemas y de manera estable.

3Bajo ruido: el soplador funciona sin fricción mecánica y el perfil razonable de la hoja minimiza el ruido.que pueden atenuarse significativamente por los obstáculos, por lo que casi no hay ruido fuera de la sala de ventilación.

4. Lubricación de rodamientos: se adopta la lubricación de grasa para los rodamientos, mejorando las condiciones de lubricación y prolongando la vida útil de los rodamientos.

5Impeller: El impulsor dispone de una curva de compuesto especial, que reduce las fugas internas y mejora la eficiencia aerodinámica y la eficiencia general de la unidad.

6. Fácil ajuste: el caudal se puede ajustar dentro de un cierto rango sólo utilizando la válvula de entrada mariposa.

7Modo de accionamiento: accionado por un motor asíncrono de dos polos. Se pueden seleccionar diferentes motores de voltaje según las condiciones de la red eléctrica del usuario.

8Sellado: cada etapa del impulsor está equipada con anillos de entrada, y los sellos de laberinto se instalan entre las etapas y en ambos extremos de la carcasa para evitar fugas de gas.

9- Refrigeración: dado que el impulsor comprime el gas paso a paso, la temperatura de la caja de escape es mucho mayor que la de la caja de admisión.Tanto los dispositivos de refrigeración por aire como los de refrigeración por agua se proporcionan para el pedestal de rodamiento de escape para extender la vida útil de los rodamientos.

10. Modo de transmisión: se adopta la transmisión de acoplamiento. También se pueden seleccionar diferentes modos de transmisión de acuerdo con diferentes equipos y procesos.

Suministro estándar del ámbito de aplicación

1Cuerpo principal del soplador

2. amortiguador de entrada (con filtro de aire)

3Base pública para motor y soplador (incluida la cubierta de acoplamiento)

4. válvula de entrada de mariposa manual

5El motor.

6. Medidor de presión

7. Cerrojos de montaje y accesorios de conexión

8Válvula de compresión

Características principales:

·Bajo ruido: no hay fricción mecánica durante la operación de soplado de aire y se adopta un perfil de hoja razonable para minimizar el ruido.

·Pequeñas vibraciones: el impulsor optimizado reduce al mínimo la fuerza axial para que toda la máquina pueda funcionar sin problemas.

·Maquinaria de fricción no mecánica: no se requiere aceleración de engranajes. El rotor del soplador está sostenido por dos rodamientos en la parte delantera y trasera.No hay fricción mecánica entre las partes excepto los rodamientos., por lo que se evita el ruido causado por la fricción mecánica, lo que garantiza la vida útil más larga del soplador.

·Conveniente ajuste del flujo de aire: el rango de ajuste del flujo de aire del soplador es del 50% al 100%, que se ajusta mediante el funcionamiento de la válvula mariposa en la entrada.

·Maquinaria sin aceite: no se generarán aceite ni gas durante el proceso de presurización del soplador, de modo que el aireador no se corroe,y mejorar la vida útil del sistema de aireaciónEl sistema de refrigeración por agua se adopta para el rodamiento trasero, lo que prolonga la vida útil de los asientos.

·Tecnología avanzada adoptada para el rotor para lograr una alta resistencia y una larga vida útil

 Diagrama estructural:
