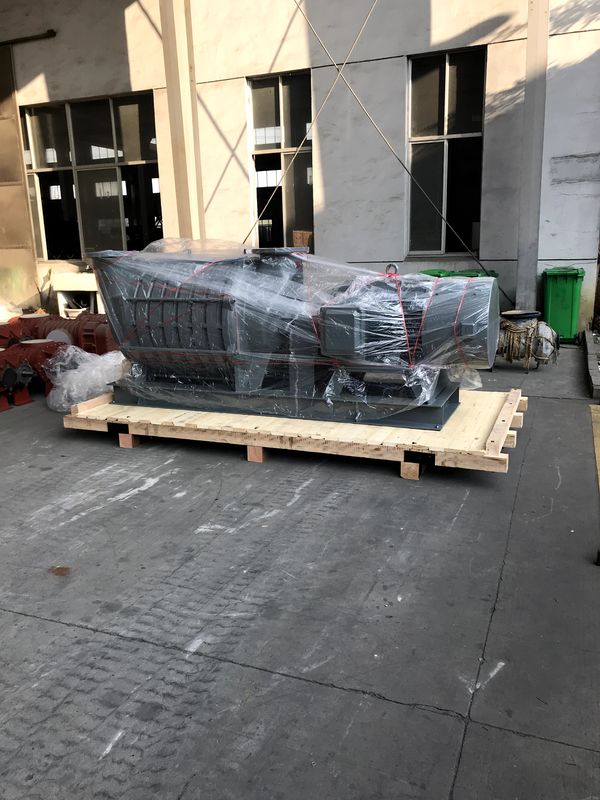

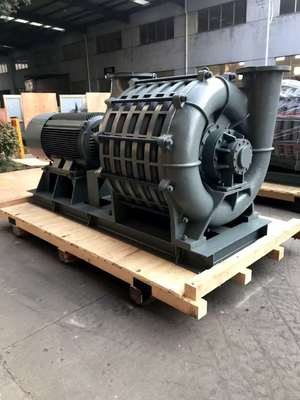

D65-(1.4-1.8),65m3/min Flujo de aire de salida,98 KPa Presión de entrada Soplador centrífugo de varias etapas

Soplador centrífugo multietapa de bajo ruido, soplador de aire para tratamiento de aguas residuales

Acerca del soplador centrífugo multietapa serie D

Somos un fabricante profesional de varios tipos de sopladores. Nuestros sopladores centrífugos multietapa, junto con los motores y accesorios de soporte, también se pueden suministrar con sistemas de control totalmente equipados. Ampliamente aplicados en tratamiento de aguas residuales, suministro de gas de altos hornos, plantas de lavado de carbón, flotación de minas, producción de gas químico, vacío y otros campos, los sopladores centrífugos multietapa también se pueden utilizar para transportar otros gases especiales.

1, Medio de transporte: aire limpio, gas natural, biogás, metano, hidrógeno, etc.

2, Material del impulsor: acero fundido y aleación de aluminio

3, Método de enfriamiento: enfriamiento por aire o enfriamiento por agua

4, Método de accionamiento: transmisión por correa

5, Aplicación: Tratamiento de agua y aguas residuales, limpieza de polvo por vacío, secado con cuchilla de aire, flotación y separación, galvanoplastia y electrodeposición de zinc, llenado de oxígeno, fabricación de papel e impresión, y combustión de aire, etc.

Especificaciones

Modelo

1. Estructura compacta: Elegante en apariencia, estable en funcionamiento y conveniente para la instalación y el mantenimiento.

2. Funcionamiento suave: El impulsor de alta eficiencia está optimizado para minimizar la fuerza axial y corregido estática y dinámicamente para el equilibrio, asegurando que toda la unidad funcione de manera suave y estable.

3. Bajo nivel de ruido: El soplador funciona sin fricción mecánica, y el perfil de aspas razonable minimiza el ruido. El ruido generado por el soplador centrífugo multietapa es de alta frecuencia, que puede ser atenuado significativamente por obstáculos, por lo que casi no hay ruido fuera de la sala del soplador.

4. Lubricación de rodamientos: Se adopta lubricación con grasa para los rodamientos, mejorando las condiciones de lubricación y extendiendo la vida útil de los rodamientos.

5. Impulsor: El impulsor presenta una curva compuesta especial, que reduce la fuga interna y mejora la eficiencia aerodinámica y la eficiencia general de la unidad.

6. Fácil ajuste: El caudal se puede ajustar dentro de un cierto rango utilizando únicamente la válvula de mariposa de entrada.

7. Modo de accionamiento: Accionado por un motor asíncrono de dos polos. Se pueden seleccionar diferentes motores de voltaje según las condiciones de la red eléctrica del usuario.

8. Sellado: Cada etapa del impulsor está equipada con anillos de entrada, y se instalan sellos laberínticos entre etapas y en ambos extremos de la carcasa para evitar fugas de gas.

9. Enfriamiento: Dado que el impulsor comprime el gas etapa por etapa, la temperatura de la carcasa de escape es mucho mayor que la de la carcasa de admisión. Se proporcionan dispositivos de enfriamiento por aire y por agua para el pedestal del rodamiento de escape para extender la vida útil de los rodamientos.

10. Modo de transmisión: Se adopta la transmisión por acoplamiento. También se pueden seleccionar diferentes modos de transmisión según los diferentes equipos y procesos.

Alcance de suministro estándar

1. Cuerpo principal del soplador

2. Silenciador de entrada (con filtro de aire)

3. Base pública para motor y soplador (incluida la cubierta del acoplamiento)

4. Válvula de mariposa manual de entrada

5. Motor

6. Manómetro

7. Pernos de montaje y accesorios de conexión

8. Válvula de retención

Características principales:

· Bajo nivel de ruido: no hay fricción mecánica durante la operación de soplado de aire, y se adopta un perfil de aspas razonable para minimizar el ruido.

· Pequeña vibración: el impulsor optimizado reduce la fuerza axial al mínimo para que toda la máquina pueda funcionar sin problemas.

· Maquinaria sin fricción mecánica: no se requiere aceleración por engranajes. El rotor del soplador está soportado por dos rodamientos en la parte delantera y trasera. Durante la operación, no hay fricción mecánica entre ninguna de las partes, excepto los rodamientos, por lo que se evita el ruido causado por la fricción mecánica, asegurando así la mayor vida útil del host del soplador.

· Ajuste conveniente del flujo de aire: el rango de ajuste del flujo de aire del soplador es del 50% al 100%, que se ajusta operando la válvula de mariposa en la entrada.

· Maquinaria sin aceite: no se generarán aceite ni gas durante el proceso de presurización del soplador, para garantizar que el aireador no se corroa y mejorar la vida útil del sistema de aireación. Se adopta enfriamiento por agua para el rodamiento trasero, lo que extiende su vida útil.

· Tecnología avanzada adoptada para el rotor para lograr alta resistencia y larga vida útil

Diagrama estructural:
