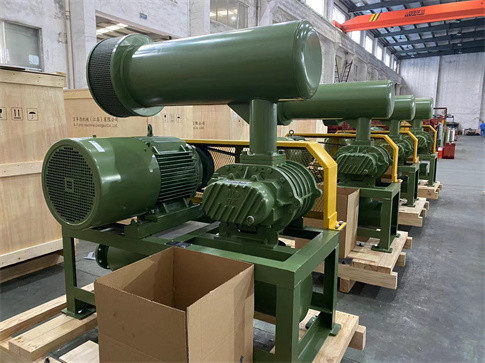

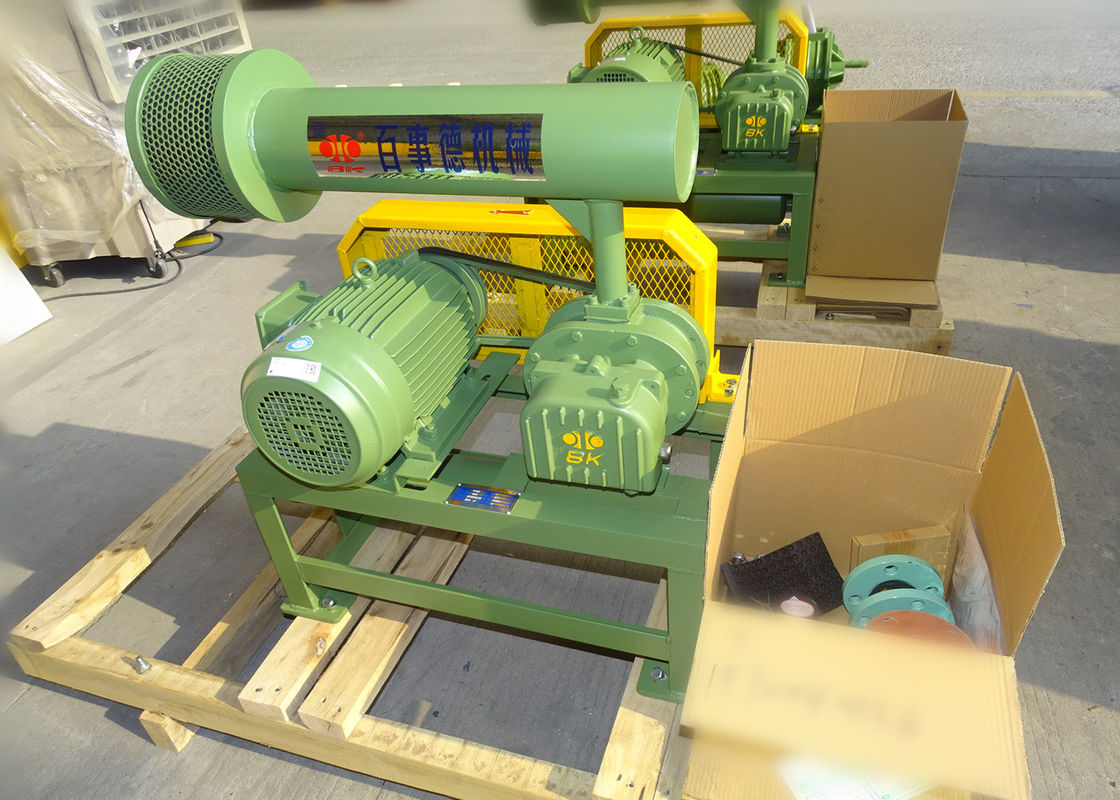

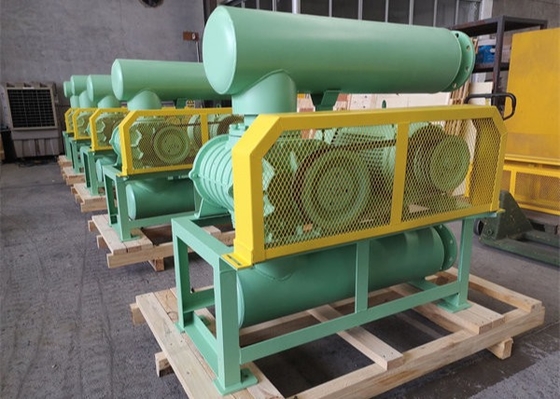

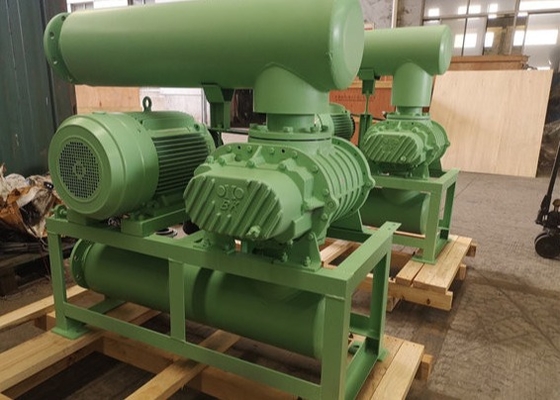

80Kpa refrigeración por agua de alta presión tres lóbulos de raíces soplador

80Kpa refrigeración por agua de alta presión tres lóbulos de raíces soplador

80Kpa refrigeración por agua de alta presión tres lóbulos de raíces soplador
80Kpa Water Cooling High Pressure Three Lobe Roots Blower
80Kpa refrigeración por agua de alta presión tres lóbulos de raíces soplador
Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: B-TOHIN/BK
Certificación: ISO9001 / ISO14001
Número de modelo: BKW9020S
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Detalles de empaquetado: Caja de madera estándar exportada
Tiempo de entrega: 30 días hábiles después de recibir el pago por adelantado
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 500 sistemas/mes
Contacto
Descripción detallada del producto
Nombre: Tres lóbulos de las raíces soplador Flujo de aire: 42El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de
Presión: 0.1-0.8 kgf/cm2 Paquete: Casilla de madera exportada
Tipo de refrigeración: Agua grado automático: Automático, semiautomático
Tipo de embalaje: El caso RPM del soplador: 1000 a 1600 años
Aplicación: Tratamiento de aguas residuales Tipo de instalación:: horizontal o vertical
Resaltar:

Tri ventilador de las raíces del lóbulo DN250

,

Tri ventilador de las raíces del lóbulo de la refrigeración por agua

,

ventilador de alta presión de las raíces 80Kpa



DN200 BKW9020S Refrigerador de agua con soplador de raíces


BKW9020S Roots Blower hereda la mayoría de los componentes de BK9020, adopta enfriamiento por agua en la cubierta del rodamiento, lo que puede reducir la temperatura del rodamiento cuando se trabaja y prolongar la longevidad,Su tamaño de perforación es DN250, que puede generar una mayor capacidad adecuada para el uso en las fábricas de cemento y centrales eléctricas.



1Los engranajes de tiempo de tipo helicoidal para un funcionamiento sin problemas
2Compacto, la flexibilidad en la instalación da a los usuarios más opciones.
3- Estructura integrada del impulsor y del eje para un funcionamiento más estable y sin problemas
4Adopte sellos de aceite importados hechos de caucho fluorado con gran resistencia al desgaste y resistencia a altas temperaturas.
5Bajo ruido, baja vibración y bajo consumo de energía.


Especificaciones:

Presión diferencial de descarga 60 a 100 KPA
Capacidad aérea 42Se trata de una medida de la capacidad de producción.
Velocidad de rotación El valor de las emisiones de CO2 de los motores de combustión renovable es el siguiente:
Tipo de motor 75 kW a 160 kW
Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero.
Marca del motor Esencial: motor Siemens Beide o Wannan
Siemens y motor ABB para su opción
Tipo de instalación Tipo estándar: tipo horizontal.
Tipo vertical disponible para su opción
N.W. de soplador sin motor 1310 kg
Tamaño del embalaje Aproximadamente. 2.62*1,78*2,60m (longitud*ancho*altura)




Parámetros


Modelo Diámetro del puerto (MM) Velocidad Flujo de aire de entrada (m3/min) y potencia del eje (KW) (m)3/min)
0.6 kgf/cm2 0.7 kgf/cm2 0.8 kgf/cm2 0.9 kgf/cm2 1.0kgf/cm2 Refrigerador
Agua
6 milímetros por hora2¿ Qué? 7 milímetros por hora2¿ Qué? 8 milímetros por hora2¿ Qué? 9 000 mmH2¿ Qué? 10 000 mmH2¿ Qué?
0.06Mpa 0.07Mpa 0.08Mpa 0.09Mpa 0.1Mpa
rpm - ¿ Qué?3/min KW - ¿ Qué?3/min KW - ¿ Qué?3/min KW - ¿ Qué?3/min KW - ¿ Qué?3/min KW L/min
BKW9020S 200 (8") 1000 44.70 59.00 43.60 65.83 42.58 72.66 41.62 79.49 40.72 86.33 15
1050 47.61 61.95 46.52 69.12 45.50 76.29 44.54 83.47 43.64 90.64
1150 53.50 66.49 52.57 74.19 51.71 81.89 50.90 89.59 50.13 97.29
1250 59.17 72.27 58.24 80.64 57.37 89.01 56.56 97.38 55.79 105.75
1400 67.66 80.94 66.73 90.32 65.86 99.69 65.05 109.07 64.28 118.44
1500 73.32 86.72 72.39 96.77 71.52 106.81 70.71 116.86 69.94 126.90
1600 78.98 92.51 78.05 103.22 77.19 113.93 76.37 124.65 75.60 135.36



Descripción de las piezas del soplador:

Cubierta Fabricados de hierro fundido HT200
Estructura ENDLESS adoptada para mejorar la eficiencia, una vez mecanizado por centro CNC con alta precisión

Rotor (eje e impulsor) Fabricado con hierro fundido QT500
El impulsor y el eje están fundidos como parte integrante.
Adopción de una plantilla NC para el mecanizado para lograr una alta precisión
Rodamiento de extremo de engranaje Fabricado con GCr15
marca NSK, rodamiento de bolas angulares de contacto de doble fila,con una capacidad de carga axial
Rodamiento del extremo del accionamiento Fabricado con GCr15
Marca NSK, rodamiento de rodillos cilíndricos
Equipo Fabricado con 20CrMnTi
Estructura del bisel para un funcionamiento más suave
Sello de aceite Fabricados de caucho fluoro
soporta altas temperaturas y tiene una vida más larga.


Principio de trabajo

El soplador de raíces es un soplador de cubos, y descarga una cantidad fija de aire en proporción a su velocidad de rotación.Comparado con el soplador de dos lóbulos, es de menos pulsos de aire, menor cambio de carga, mayor resistencia, menor ruido y vibración.

Dos ejes paralelos tienen tres lóbulos cada uno, todos los lóbulos mantienen un pequeño espacio libre entre sí y la vivienda en el interior.un cierto aire será absorbido en la entrada y transferido desde la superficie interior de la carcasa al puerto de descarga del soplador.

Dos ejes serán girados por los engranajes de tiempo, sin ningún toque entre los lóbulos, por lo que se puede girar a alta velocidad sin ninguna lubricación en el interior.Configuración simpleSe ha aplicado ampliamente en varias industrias.



Agua de refrigeración:



Se requiere agua limpia sin materiales extraños.

La temperatura del agua deberá ser inferior a 40 °C.



Dimensión de contorno:

80Kpa refrigeración por agua de alta presión tres lóbulos de raíces soplador 0

Hoja de dimensiones de contorno                       Unidad: mm

El tipo
Puerto Dia
Potencia del motor		 A. No B. El trabajo C. Las D - ¿ Por qué? F: el precio G. H. - ¿ Qué? M. No 0 P - ¿ Qué? 4-M16×h
Peso
(En kg)
BK4005 40 (((1,5") 1.5 ¢4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BK4007 50 (dos) " 1.5 ¢5.5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BK5003 65 (((2,5") 5.5 ¢7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 171
11 ¢15 474 538
BK5006 100 (((4") 5.5 ¢7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 204
11 ¢15 489 553
18.5 ¢ 22 534 598
BK5009 100 (((4") 5.5 ¢7.5 1255 984 110 192 608 204 272 1225 163 325 409 150 230 18 4-M16×300 239
11 ~ 15 428 512
18.5 ¢ 22 473 557
BK6005 80 (c) 3 5.5 ¢7.5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 241
11 ~ 15 458 532
18.5 ¢ 22 493 567
BK6008 125 (((5") 5.5 ¢7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16×400 290
11 ¢15 410 495
18.5 ¢ 22 455 540
30 495 580
37 ¢ 45 560 645
BK6015 150 (((6") 11 ¢ 22 1340 1064 113 222 748 232 364 1460 238 476 573 180 280 24 4-M16×400 380
30 539 636
37 ¢ 45 563 660
BK7006 100 (((4") 11 ~ 15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16×400 385
18.5 ¢ 22 534 608
30 574 648
37 ¢ 45 636 710
BK7011 150 (((6") 11 ¢15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 477
18.5 ¢ 22
30		 457 550
30 497 590
37 ¢ 45 559 652
BK7018 200 (((8") 11 ¢45 1550 1250 125 271 894 266 413 1660 279 558 647 190 350 24 4-M16×400 564
55 628 717
BK8016S 150 (((6") 30 ¢ 90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16×400 730
BK8024S 200 (((8") 22 ¢ 90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16×400 800
BK9020S 200 (((8") 30 ¢ 132 4-M16×400
BK9030S 250 (((10") 37 ¢ 90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16×400 1300
110 ~ 220 960 1070
BK10027S 300 (((12") 37 ~ 90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16×400 1600
10 ¢220 2210 1890 960 1070
BK10034S Se trata de un artículo de la Directiva 2006/112/CE. 75 ¢ 315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16×400 1900
Las dimensiones para BK12034 y BK12042 se suministrarán especialmente.
- ¿ Qué pasa?del AccesoEl- ¿ Qué? incluyen:silenciador de entrada y salida, ga de presión- ¿ Qué?Ge, base-marco, polea del soplador, del motor la polea, bElEs el guardia del cinturón.ElVálvula de Lief, revisa la válvula.
Los pesos anteriores son sólo para los accesorios estándar, excluido el motor.
