Arrabio del ventilador rotatorio refrigerado por agua del lóbulo 80KPA de DN200 BKW9020S

Arrabio del ventilador rotatorio refrigerado por agua del lóbulo 80KPA de DN200 BKW9020S

Arrabio del ventilador rotatorio refrigerado por agua del lóbulo 80KPA de DN200 BKW9020S

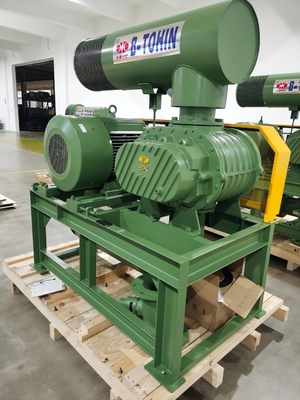

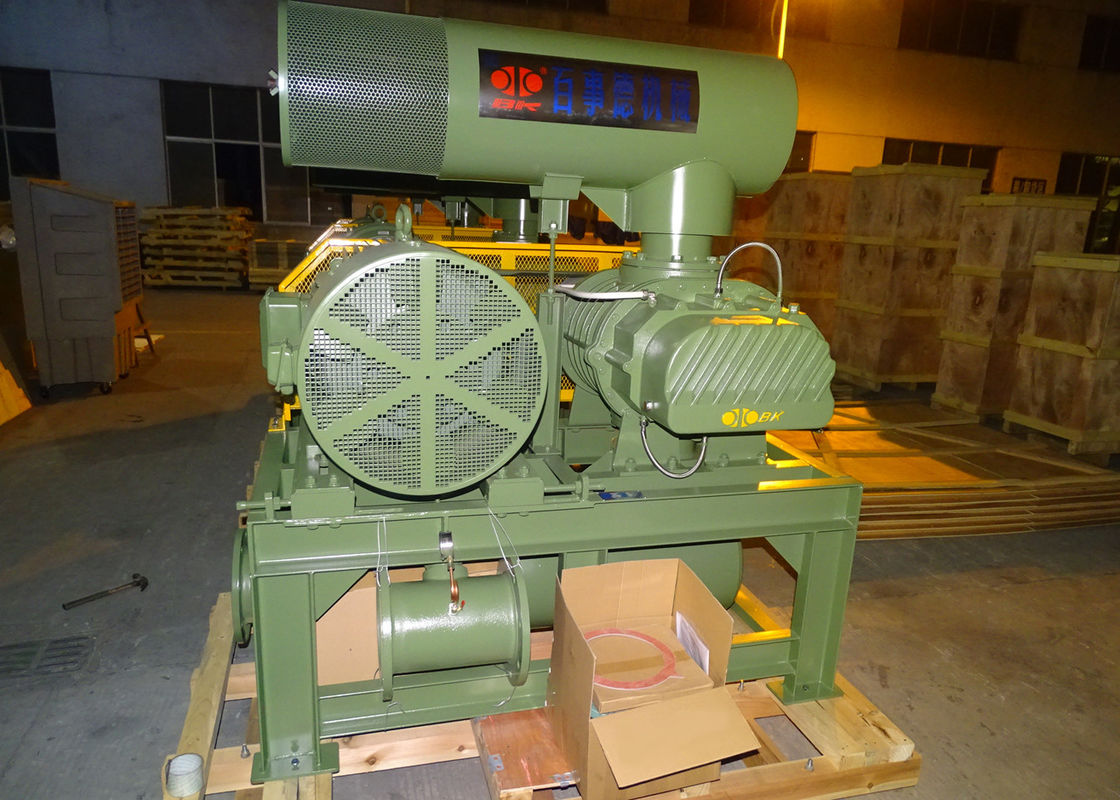

DN200 BKW9020S Water Cooled 80KPA Rotary Lobe Blower Cast Iron
Arrabio del ventilador rotatorio refrigerado por agua del lóbulo 80KPA de DN200 BKW9020S
Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: B-TOHIN
Certificación: ISO9001 / ISO14001
Número de modelo: BKW9020S
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Detalles de empaquetado: Casilla de madera para exportación
Tiempo de entrega: 30 días laborables
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 30 juegos/mes
Contacto
Descripción detallada del producto
Nombre del producto: Tres lóbulos de las raíces soplador Flujo de aire: 40Se trata de una medida de la capacidad de producción.
Paquete: Casilla de madera Tipo de refrigeración: Agua
RPM del soplador: 1000-1500 RPM Válvula de tensión: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef
Frecuencia: Se aplican las reglas siguientes: Aplicación: Tratamiento de aguas residuales
Tipo de instalación:: horizontal o vertical El puerto Dia.: 200m m (8")
Poder del eje: 59 a 126,9 kW Ventajas: Bajo ruido y vibración, pequeño y compacto
Agua de enfriamiento: 15 l/min
Resaltar:

ventilador rotatorio del lóbulo tres

,

ventilador rotatorio del lóbulo 80kpa

,

ventilador del lóbulo de las raíces tres

Sobre el BKW9020S


BKW9020S Roots Blower hereda la mayoría de los componentes de BK9020, adopta enfriamiento por agua en la cubierta del rodamiento, lo que puede reducir la temperatura del rodamiento cuando se trabaja y prolongar la longevidad,Su tamaño de perforación es DN250, que puede generar una mayor capacidad adecuada para el uso en las fábricas de cemento y centrales eléctricas.

El soplador de raíces de la serie BKW hereda la mayoría de los componentes de la serie Bk, adopta enfriamiento por agua en la cubierta del rodamiento, lo que puede reducir la temperatura del rodamiento durante el trabajo y prolongar la longevidad,También tiene una gran capacidad de presión.


Especificaciones



Presión diferencial de descarga 60 a 100 KPA
Capacidad aérea 40Se trata de un sistema de control de las emisiones de gases.
Velocidad de rotación El valor de las emisiones de CO2 de los motores de combustión renovable es el siguiente:
Tipo de motor 30KW-132KW
Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero.
Marca del motor Esencial: motor Siemens Beide o Wannan
Siemens y motor ABB para su opción
Tipo de instalación Tipo estándar: tipo horizontal.
Tipo vertical disponible para su opción
N.W. de soplador sin motor 1310 kg
Tamaño del embalaje Aproximadamente. 2.62*1,78*2,60m (longitud*ancho*altura)
Características 1Los engranajes de tiempo de tipo helicoidal para un funcionamiento sin problemas
2Compacto, la flexibilidad en la instalación da a los usuarios más opciones.
3- Estructura integrada del impulsor y del eje para un funcionamiento más estable y sin problemas
4Adopte sellos de aceite importados hechos de caucho fluorado con gran resistencia al desgaste y resistencia a altas temperaturas.
5Bajo ruido, baja vibración y bajo consumo de energía.





Parámetros


Modelo Diámetro del puerto (MM) Velocidad Flujo de aire de entrada (m3/min) y potencia del eje (KW) (m)3/min)
0.6 kgf/cm2 0.7 kgf/cm2 0.8 kgf/cm2 0.9 kgf/cm2 1.0kgf/cm2 Refrigerador
Agua
6 milímetros por hora2¿ Qué? 7 milímetros por hora2¿ Qué? 8 milímetros por hora2¿ Qué? 9 000 mmH2¿ Qué? 10 000 mmH2¿ Qué?
0.06Mpa 0.07Mpa 0.08Mpa 0.09Mpa 0.1Mpa
rpm - ¿ Qué?3/min KW - ¿ Qué?3/min KW - ¿ Qué?3/min KW - ¿ Qué?3/min KW - ¿ Qué?3/min KW L/min
BKW9020S 200 (8") 1000 44.70 59.00 43.60 65.83 42.58 72.66 41.62 79.49 40.72 86.33 15
1050 47.61 61.95 46.52 69.12 45.50 76.29 44.54 83.47 43.64 90.64
1150 53.50 66.49 52.57 74.19 51.71 81.89 50.90 89.59 50.13 97.29
1250 59.17 72.27 58.24 80.64 57.37 89.01 56.56 97.38 55.79 105.75
1400 67.66 80.94 66.73 90.32 65.86 99.69 65.05 109.07 64.28 118.44
1500 73.32 86.72 72.39 96.77 71.52 106.81 70.71 116.86 69.94 126.90
1600 78.98 92.51 78.05 103.22 77.19 113.93 76.37 124.65 75.60 135.36



Descripción de las partes del soplador



Cubierta Fabricados de hierro fundido HT200
Estructura ENDLESS adoptada para mejorar la eficiencia, una vez mecanizado por centro CNC con alta precisión

Rotor (eje e impulsor) Fabricado con hierro fundido QT500
El impulsor y el eje están fundidos como parte integrante.
Adopción de una plantilla NC para el mecanizado para lograr una alta precisión
Rodamiento de extremo de engranaje Fabricado con GCr15
marca NSK, rodamiento de bolas angulares de contacto de doble fila,con una capacidad de carga axial
Rodamiento del extremo del accionamiento Fabricado con GCr15
Marca NSK, rodamiento de rodillos cilíndricos
Equipo Fabricado con 20CrMnTi
Estructura del bisel para un funcionamiento más suave
Sello de aceite Fabricados de caucho fluoro
soporta altas temperaturas y tiene una vida más larga.


Dimensión del esquema del producto



Arrabio del ventilador rotatorio refrigerado por agua del lóbulo 80KPA de DN200 BKW9020S 0

BKWHoja de dimensiones de contorno                       Unidad: mm

El tipo		 Puerto Dia Potencia del motor A. No B. El trabajo C. Las D - ¿ Por qué? F: el precio G. H. - ¿ Qué? M. No 0 P - ¿ Qué? 4-M16×h Peso
(En kg)
BKW4005 40 (((1,5") 1.5 ¢4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BKW4007 50 (dos) " 1.5 ¢5.5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BKW5003 65 (((2,5") 5.5 ¢7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 181
11 ¢15 474 538
BKW5006 100 (((4") 5.5 ¢7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 214
11 ¢15 489 553
18.5 ¢ 22 534 598
BKW6005 80 (c) 3 5.5 ¢7.5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 256
11 ~ 15 458 532
18.5 ¢ 22 493 567
BKW6008 125 (((5") 5.5 ¢7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16×400 305
11 ¢15 410 495
18.5 ¢ 22 455 540
30 495 580
37 ¢ 45 560 645
BKW7006 100 (((4") 11 ~ 15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16×400 400
18.5 ¢ 22 534 608
30 574 648
37 ¢ 45 636 710
BKW7011 150 (((6") 11 ¢15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 492
18.5 ¢ 22 457 550
30 497 590
37 ¢ 45 559 652
BKW8016S 150 (((6") 30 ¢ 90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16×400 730
BKW8024S 200 (((8") 22 ¢ 90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16×400 800
BKW9020S 200 (((8") 30 ¢ 132 4-M16×400
BKW9030S 250 (((10") 37 ¢ 90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16×400 1300
110 ~ 220 960 1070
BKW10027S 300 (((12") 37 ~ 90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16×400 1600
10 ¢220 2210 1890 960 1070
BKW10034S Se trata de un artículo de la Directiva 2006/112/CE. 75 ¢ 315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16×400 1900
Los accesorios estándar incluyen: silenciador de entrada y salida, manómetro de presión, marco base, polea del ventilador, polea del motor, cinturón, protector del cinturón, válvula de relevo, válvula de compresión.
Los pesos anteriores son sólo para los accesorios estándar, excluido el motor.
Las dimensiones del soplador, que está equipado con motor de alto voltaje, se suministrarán especialmente.





Principio de trabajo

El soplador de raíces es un soplador de cubos, y descarga una cantidad fija de aire en proporción a su velocidad de rotación.Comparado con el soplador de dos lóbulos, es de menos pulsos de aire, menor cambio de carga, mayor resistencia, menor ruido y vibración.

Dos ejes paralelos tienen tres lóbulos cada uno, todos los lóbulos mantienen un pequeño espacio libre entre sí y la vivienda en el interior.un cierto aire será absorbido en la entrada y transferido desde la superficie interior de la carcasa al puerto de descarga del soplador.

Dos ejes serán girados por los engranajes de tiempo, sin ningún toque entre los lóbulos, por lo que se puede girar a alta velocidad sin ninguna lubricación en el interior.Configuración simpleSe ha aplicado ampliamente en varias industrias.







Se requiere agua limpia sin materiales extraños.

La temperatura del agua deberá ser inferior a 40 °C.
