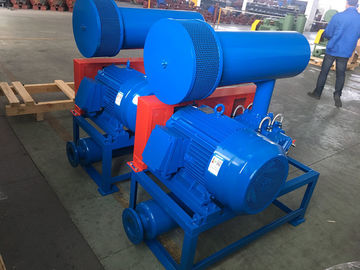

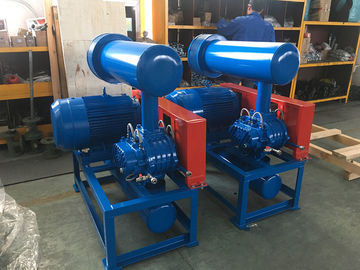

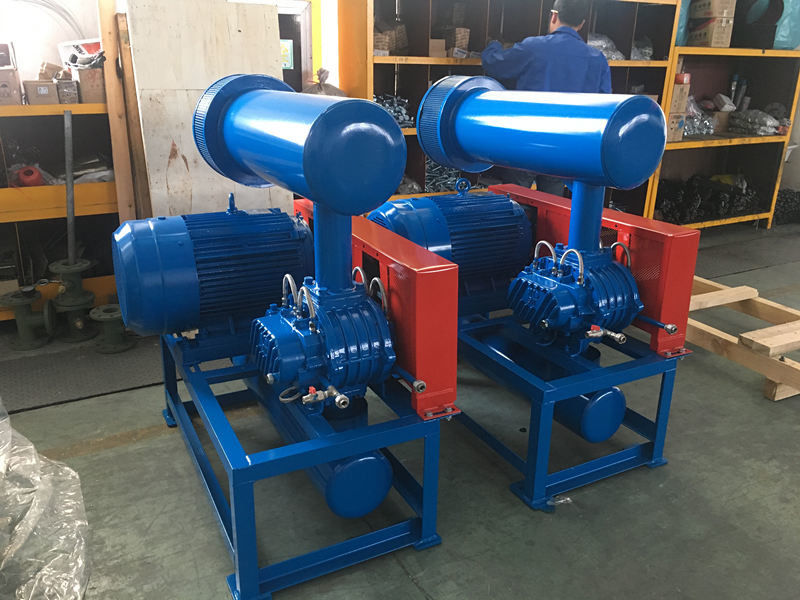

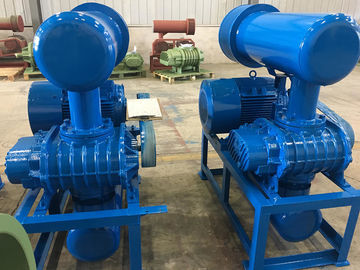

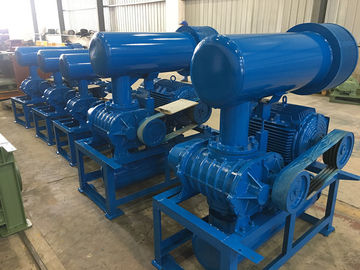

Presión máxima 100KPA del ventilador refrigerado por agua de tres raíces del lóbulo DN200

Presión máxima 100KPA del ventilador refrigerado por agua de tres raíces del lóbulo DN200

  • Presión máxima 100KPA del ventilador refrigerado por agua de tres raíces del lóbulo DN200
  • Presión máxima 100KPA del ventilador refrigerado por agua de tres raíces del lóbulo DN200
Presión máxima 100KPA del ventilador refrigerado por agua de tres raíces del lóbulo DN200
Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: B-TOHIN
Certificación: ISO9001 / ISO14001
Número de modelo: BKW9020S
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: USD 10600- USD16600
Detalles de empaquetado: Caso de madera de la exportación
Tiempo de entrega: 50 días del trabajo
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 30 sistemas por mes
Contacto
Descripción detallada del producto
Nombre: BKW9020S Presión: 60-100KPA
flujo de aire: 40.72m3/min-73.32m3/min Paquete: Caso de madera
Poder del motor: 75kw-160kw tipo de enfriamiento: Agua 15 l/min
Alta luz:

ventilador de tres raíces del lóbulo pequeño

,

ventilador de las raíces del lóbulo dn200 tres

,

ventilador de las raíces del lóbulo 100kpa tres



Sobre BKW9020S
El ventilador de las raíces de BKW9020S hereda la mayoría de los componentes de BK9020, él adopta la refrigeración por agua en llevar la cubierta, que puede reducir la temperatura del transporte al trabajar y prolongar la longevidad, él es tamaño agujereado es DN200, que puede generar una capacidad más grande conveniente para el uso de la fábrica del cemento y de la central eléctrica.


Especificaciones:

Modelo BKW9020S
Capacidad del aire 40.72m3/min-73.32m3/min
Presión diferenciada de la descarga 60-100KPA
Velocidad rotatoria 1000rpm-1500rpm
Tipo del motor 75KW-280KW
380/400/415/440V, 3PHASES, 50/60HZ
Marca del motor Estándar: Motor de Siemens Beide o de Wannan
Motor de Siemens y de ABB para su opción
Tipo de la instalación Estándar: tipo horizontal.
Tipo vertical disponible para su opción
N.W. del ventilador sin el motor 1310 kilogramos
Tamaño que embala aproximadamente. los 2.62*1.78*2.60m (length*width*height)
Características 1. Tipo helicoidal engranajes de distribución del encendido para el buen funcionamiento
2. El acuerdo, flexibilidad en la instalación da a usuarios más opciones.
3. Estructura integral del impeledor y del eje para más estable y el buen funcionamiento
4. Adopte los sellos de petróleo importado hizo del caucho fluórico con gran resistencia de desgaste y resistencia da alta temperatura.
5. Vibración y consumo de energía de poco ruido, bajos.



Parámetros

Modelo Diámetro del puerto (milímetros) Velocidad Circulación de aire de la entrada (m3/min) y poder del eje (kilovatio) (m3 /min)
0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2 0.9kgf/cm2 1.0kgf/cm2 Enfriamiento
Agua
6000mmH2O 7000mmH2O 8000mmH2O 9000mmH2O 10000mmH2O
0.06Mpa 0.07Mpa 0.08Mpa 0.09Mpa 0.1Mpa
RPM m3 /min Kilovatio m3 /min Kilovatio m3 /min Kilovatio m3 /min Kilovatio m3 /min Kilovatio L/min
BKW9020S 200 (8") 1000 44,70 59,00 43,60 65,83 42,58 72,66 41,62 79,49 40,72 86,33 15
1050 47,61 61,95 46,52 69,12 45,50 76,29 44,54 83,47 43,64 90,64
1150 53,50 66,49 52,57 74,19 51,71 81,89 50,90 89,59 50,13 97,29
1250 59,17 72,27 58,24 80,64 57,37 89,01 56,56 97,38 55,79 105,75
1400 67,66 80,94 66,73 90,32 65,86 99,69 65,05 109,07 64,28 118,44
1500 73,32 86,72 72,39 96,77 71,52 106,81 70,71 116,86 69,94 126,90
1600 78,98 92,51 78,05 103,22 77,19 113,93 76,37 124,65 75,60 135,36



Descripción de las piezas del ventilador:

Cubierta Hecho del arrabio HT200
Estructura SIN FIN adoptada para mejorar la eficacia, de una sola vez trabajado a máquina por el centro del CNC con la alta precisión

Rotor (eje e impeledor) Hecho del arrabio QT500
El impeledor y el eje se echa como partición integral.
Adopción de la alisadora del NC para que el trabajar a máquina alcance la alta precisión
Transporte del extremo del engranaje Hecho de GCr15
Marca de NSK, rodamiento de bolitas angular del contacto de la doble-fila, capaz de apoyar la carga axial
Transporte del extremo de la impulsión Hecho de GCr15
Marca de NSK, rodamiento de rodillos cilíndrico
Engranaje Hecho de 20CrMnTi
Estructura biselada para más suavemente correr
Sello de aceite Hecho del caucho del fluoro
lleva temperatura alta y tiene una vida más larga.


Principio de funcionamiento

El ventilador de las raíces es un ventilador del cubage, y descarga una cantidad fija de aire en proporción a su velocidad de rotación. Cada rotación, allí es dos lóbulos para acabar tres veces que absorben y dischargeing el aire. Comparado con el ventilador de dos lóbulos, está de menos pulsos del aire, cambio de carga, más de alta resistencia más pequeño, más de poco ruido y vibración.

Dos ejes del paraller tienen tres lóbulos por cada uno, todos los lóbulos guardan la pequeña liquidación con uno a y conteniendo dentro. Cada rotatiomn de los lóbulos, cierto aire será absorbido en la entrada y la forma transfeered la vivienda superficie interior al puerto del diacharge del ventilador.

Dos ejes serán dados vuelta por los engranajes de distribución del encendido, ningún cualquier tacto entre los lóbulos, así que puede ser dado vuelta en la velocidad sin ninguna lubricación dentro. Tiene el chaaracteristics siguiente: simplemente configuración; funcionamiento suavemente; estabilización del buen funcionamiento. Se ha aplicado extensamente en diversas industrias.



Agua de enfriamiento:



El agua potable sin materiales extranjeros se requiere.

La temperatura del agua será menos del ℃ 40.
