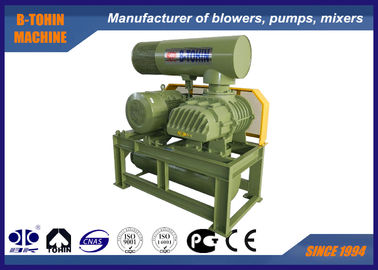

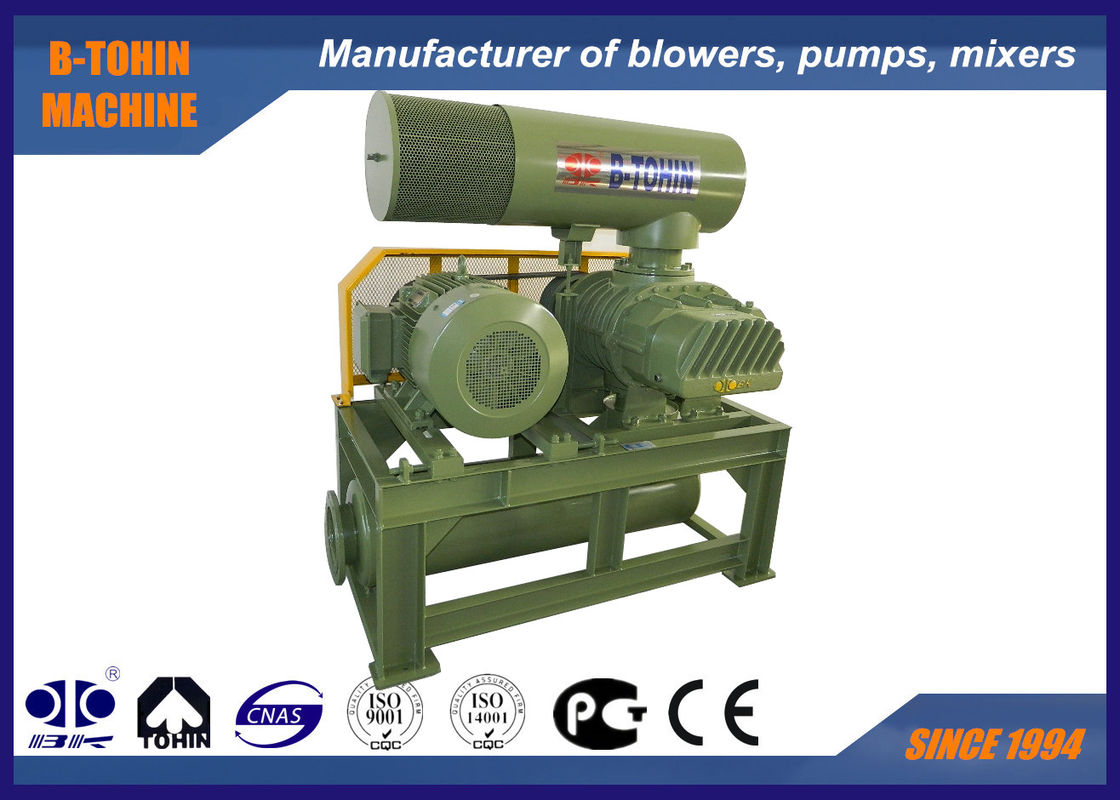

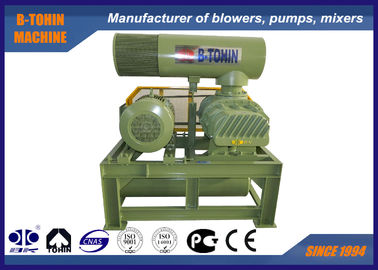

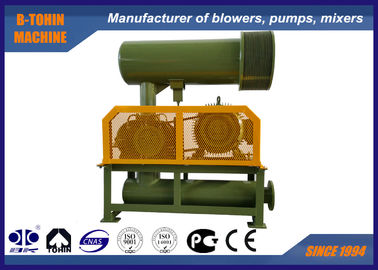

Soplador de raíces de tres lóbulos positivo, presión 10-80KPA, velocidad de rotación 700-1500rpm
El soplador Roots se utiliza ampliamente en la industria eléctrica, petrolera, siderúrgica, de olores, alimentaria, de producción de oxígeno, de hilado,
envasado al vacío, fabricación de papel, acuicultura, tratamiento de aguas residuales, transporte neumático, etc.
Especificaciones:
|
Modelo
|
BK8016S
|
|
Capacidad de aire
|
15.21-47.14m3/min
|
|
Presión diferencial de descarga
|
10-80KPA
|
|
Velocidad de rotación
|
700-1500rpm
|
|
Tipo de motor
|
30KW-90KW
380/400/415/440V, 3 FASES, 50/60HZ, motor de frecuencia también disponible
|
|
Tipo de instalación
|
Estándar: tipo horizontal
Tipo vertical disponible para su opción
|
| Color |
Personalizado, estándar RAL6011 |
|
Peso neto del soplador sin motor
|
730 kg
|
|
Tamaño aproximado del embalaje
|
2.1*1.5*2.35 (largo*ancho*alto)
|
| Modelo |
Diámetro del puerto (MM) |
Velocidad |
Caudal de entrada (m3/min) y potencia del eje (KW) |
| 0.1kgf/cm2 |
0.2kgf/cm2 |
0.3kgf/cm2 |
0.4kgf/cm2 |
0.5kgf/cm2 |
0.6kgf/cm2 |
0.7kgf/cm2 |
0.8kgf/cm2 |
| 1000mmH2O |
2000mmH2O |
3000mmH2O |
4000mmH2O |
5000mmH2O |
6000mmH2O |
7000mmH2O |
8000mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.05Mpa |
0.06Mpa |
0.07Mpa |
0.08Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BK8016S |
150 (6") |
700 |
20.17 |
11.16 |
18.75 |
13.93 |
17.67 |
16.69 |
16.75 |
19.45 |
15.94 |
22.21 |
15.21 |
24.98 |
|
|
|
|
| 850 |
25.23 |
13.55 |
23.81 |
16.91 |
22.72 |
20.26 |
21.81 |
23.62 |
21.00 |
26.97 |
20.27 |
30.33 |
19.59 |
33.68 |
|
|
| 1000 |
30.29 |
15.95 |
28.87 |
19.89 |
27.78 |
23.84 |
26.86 |
27.79 |
26.05 |
31.73 |
25.32 |
35.68 |
24.65 |
39.63 |
24.02 |
43.57 |
| 1150 |
35.34 |
18.34 |
33.93 |
22.88 |
32.84 |
27.42 |
31.92 |
31.95 |
31.11 |
36.49 |
30.38 |
41.03 |
29.71 |
45.57 |
29.08 |
50.11 |
| 1250 |
38.72 |
19.93 |
37.30 |
24.87 |
36.21 |
29.80 |
35.29 |
34.73 |
34.48 |
39.67 |
33.75 |
44.60 |
33.08 |
49.53 |
32.45 |
54.47 |
| 1400 |
43.77 |
22.33 |
42.35 |
27.85 |
41.26 |
33.38 |
40.35 |
38.90 |
39.54 |
44.43 |
38.81 |
49.95 |
38.14 |
55.48 |
37.51 |
61.00 |
| 1500 |
47.14 |
23.92 |
45.72 |
29.84 |
44.64 |
35.76 |
43.72 |
41.68 |
42.91 |
47.60 |
42.18 |
53.52 |
41.51 |
59.44 |
40.88 |
65.36 |
Características:
1. Engranajes de sincronización tipo helicoidal para un funcionamiento suave
2. Compacto, flexibilidad en la instalación brinda a los usuarios más opciones.
3. Adopta una estructura integral del impulsor, más estable en funcionamiento.
4. Adopta sellos de aceite importados hechos de caucho fluorado, que tienen buena resistencia al desgaste y a altas temperaturas.
5. Pequeña vibración y consumo de energía económico.
Hoja de parámetros
Estándares de fabricación
Los productos proporcionados por el proveedor se fabrican de acuerdo con los siguientes estándares:
JISB8341-1995 "Método de prueba e inspección de compresores de desplazamiento"
JB/T8941.1-1999 "Condiciones para sopladores Roots de aplicación general"
JB/T8941.2-1999 "Método de prueba de rendimiento para sopladores Roots de aplicación general"
GB/T 13306-91 GB / T 13306-91 "Placa de identificación"
Estructura del cuerpo principal del soplador
|
No.
|
Nombre de la pieza
|
Cantidad.
|
|
No.
|
Nombre de la pieza
|
Cantidad.
|
|
No.
|
Nombre de la pieza
|
Cantidad.
|
|
1
|
Base
|
2
|
|
9
|
Tapa del extremo izquierdo
|
1
|
|
17
|
Tanque de aceite
|
1
|
|
2
|
Perno hexagonal
|
4
|
|
10
|
Pasador redondo
|
4
|
|
18
|
Engranaje
|
2
|
|
3
|
Sello antipolvo
|
1
|
|
11
|
Carcasa
|
1
|
|
19
|
Chaveta
|
2
|
|
4
|
Impulsor de accionamiento
|
1
|
|
12
|
Retén de aceite
|
4
|
|
20
|
Manguito axial
|
2
|
|
5
|
Cojinete del extremo de accionamiento
|
2
|
|
13
|
Tapa del extremo derecho
|
1
|
|
21
|
Cojinete del extremo del engranaje
|
2
|
|
6
|
Impulsor accionado
|
2
|
|
14
|
Perno
|
16
|
|
22
|
Placa de cojinete
|
2
|
|
7
|
Cubierta antipolvo
|
1
|
|
15
|
Respiradero
|
1
|
|
23
|
Almohadilla ajustable
|
varias
|
|
8
|
Engrasador
|
2
|
|
16
|
Perno de montaje
|
8
|
|
24
|
Tuerca magnética
|
1
|
Dibujo de ensamblaje del paquete del soplador
Alcance de suministro estándar
1. soplador de eje desnudo
2. válvula de alivio
3. válvula antirretorno tipo oblea de lodo
4. silenciador de entrada (con filtro de aire)
Se adopta un silenciador amortiguador para eliminar principalmente el ruido del flujo de aire en la entrada del soplador. Se suelda con cilindro exterior, cilindro interior, brida y otras partes, y el material de absorción de sonido se coloca entre los cilindros interior y exterior para un peso ligero, baja resistencia y un mejor efecto de reducción de ruido. El silenciador está hecho de acero A3.
5. silenciador de descarga
6. Base del soplador y del motor (con cubierta de correa)
7. junta flexible de goma y amortiguador
8. polea del motor
9. manómetro
10. Correa en V
11. pernos y tuercas y otras piezas de conexión
12. motor eléctrico
Hay disponibles piezas opcionales como cerramiento acústico, gabinete de control, válvula de arranque automático y repuestos.
