Ventilador del lóbulo del positivo 700 RPM 1500rpm de la presión 10KPA tri

Ventilador del lóbulo del positivo 700 RPM 1500rpm de la presión 10KPA tri

Ventilador del lóbulo del positivo 700 RPM 1500rpm de la presión 10KPA tri

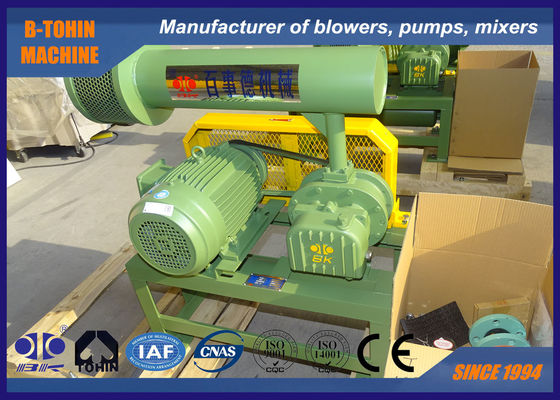

Pressure 10KPA Positive 700 Rpm 1500rpm Tri Lobe Blower
Ventilador del lóbulo del positivo 700 RPM 1500rpm de la presión 10KPA tri
Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: BK
Certificación: ISO9001/ISO14001/CE
Número de modelo: BK7018
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: Negociable
Detalles de empaquetado: Caso de madera estándar de la exportación
Tiempo de entrega: 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas por mes
Contacto
Descripción detallada del producto
Nombre: Tres lóbulos de las raíces soplador Capacidad de aire: 18.98 a 50.47 m3/min
Presión diferencial de descarga: 10-50KPA potencia del motor: 11-55kw
Alza de descarga: DN200 (8”) Solicitud:: Aeración, lavado por retroceso, transporte neumático, aplicado para el tratamiento del agua, fábrica
Materiales principales: Hierro fundido Origen de la tecnología: EE.UU
Conectado por: Correa y polea RPM del soplador: 700 a 1500 rmp
Voltaje y frecuencia: Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de l paquete: Exportación de estuche de madera y película de plástico a prueba de humedad
Resaltar:

Ventilador de 3 raíces del lóbulo

,

tri ventilador del lóbulo 10kpa

,

tri ventilador del lóbulo 1500rpm

Soplador de raíces de tres lóbulos positivo, presión 10-50KPA, velocidad de rotación 700-1500rpm



Se utiliza en la industria petroquímica, materiales de construcción, energía eléctrica, metalurgia, fertilizantes químicos, minas, puertos, textil, alimentos, fabricación de papel, acuicultura y tratamiento de aguas residuales y otros campos, se utiliza principalmente para transportar aire. Para gas y gas de hidrógeno, acetileno, dióxido de carbono, gas inflamable, explosivo y corrosivo, consulte nuestro otro modelo de soplador de biogás serie YU-EG.



Especificaciones:



Modelo

BK7018

Capacidad de aire

18.98-50.47m3/min

Presión diferencial de descarga

10-50KPA

Velocidad de rotación

700-1500rpm

Tipo de motor

11KW-55KW

380/400/415/440V, 3 FASES, 50/60HZ, motor de frecuencia también disponible

Tipo de instalación

Estándar: tipo horizontal

Tipo vertical disponible para su opción
Color Personalizado, estándar RAL6011

Peso neto del soplador sin motor

564 kg

Tamaño aproximado del embalaje

1.8*1.3*2.2 (largo*ancho*alto)





Características:

1. Engranajes de distribución helicoidales para un funcionamiento suave

2. Compacto, flexibilidad en la instalación brinda a los usuarios más opciones.

3. Estructura integral del impulsor, más estable en la transmisión del flujo de aire

4. Adopta sellos de aceite importados hechos de caucho de flúor, que tienen buena resistencia al desgaste y a altas temperaturas.

5. Pequeña vibración y consumo de energía económico.



Hoja de parámetros

Modelo Diámetro de puerto (MM) Velocidad Flujo de aire de entrada (m3/min) y potencia del eje (KW)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O 5000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa
rpm m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW
BK7018 200 (8") 700 21.97 6.55 20.73 10.70 19.77 14.52 18.98 19.46
850 27.32 7.96 26.07 13.00 25.11 17.63 24.32 23.62 23.61 26.82
1000 32.66 9.36 31.41 15.29 30.45 20.74 29.67 27.79 28.95 31.55
1150 38.00 10.76 36.75 17.58 35.79 23.85 35.01 31.96 34.30 36.28
1250 41.56 11.70 40.32 19.11 39.35 25.92 38.57 34.74 37.86 39.44
1400 46.90 13.11 45.66 21.40 44.70 29.03 43.91 38.91 43.20 44.17
1500 50.47 14.04 49.22 22.93 48.26 31.11 47.47 41.69 46.76 47.33







Estructura del cuerpo principal del soplador


Ventilador del lóbulo del positivo 700 RPM 1500rpm de la presión 10KPA tri 0





No.

Nombre de la pieza

Cantidad.



No.

Nombre de la pieza

Cantidad.



No.

Nombre de la pieza

Cantidad.

1

Base

2



9

Tapa del extremo izquierdo

1



17

Tanque de aceite

1

2

Perno hexagonal

4



10

Pasador cilíndrico

4



18

Engranaje

2

3

Sello antipolvo

1



11

Carcasa

1



19

Chaveta

2

4

Impulsor de accionamiento

1



12

Sello de aceite

4



20

Manguito axial

2

5

Cojinete del extremo de accionamiento

2



13

Tapa del extremo derecho

1



21

Cojinete del extremo del engranaje

2

6

Impulsor accionado

2



14

Perno

16



22

Placa de cojinete

2

7

Cubierta antipolvo

1



15

Respiradero

1



23

Almohadilla ajustable

varias

8

Engrasador

2



16

Perno de montaje

8



24

Tuerca magnética

1





Dibujo de ensamblaje del paquete del soplador



Ventilador del lóbulo del positivo 700 RPM 1500rpm de la presión 10KPA tri 1





Alcance de suministro estándar



1. Soplador de eje desnudo

2. Válvula de alivio

3. Válvula de retención tipo oblea (tipo delgado)

4. Silenciador de entrada (con filtro de aire)

5. Silenciador de descarga

6. Base del soplador y del motor (con cubierta de correa)

7. Junta flexible de goma y amortiguador

8. Polea del motor

9. Manómetro

10. Correa en V

11. Pernos y tuercas y otras piezas de conexión

12. Motor eléctrico



Repuestos opcionales



Correa, esponja de filtro, sellos, cojinetes.
