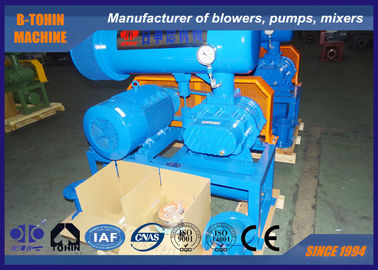

Arroyo de fundición de desplazamiento positivo soplador de raíces para soplar cenizas en centrales eléctricas
1- Resumen de la compañía.
Por medio de equipos avanzados de producción y ensayo, tecnología y método de gestión introducidos desde el extranjero,
B-Tohin Machine (Jaingsu) Co.,Ltd. está comprometida con la producción de software de gestión avanzado.
Y es nuestro sincero deseo que suministramos productos de alta calidad y un buen servicio.
2. Hoja de parámetros de rendimiento de BK6008
| Modelo |
BK6008 |
| Capacidad aérea |
6.49-20.01 m3/min |
| Presión diferencial de descarga |
10 a 80 KPA |
| Velocidad de rotación |
Las demás partidas |
| Tipo de motor |
5.5 a 45 kW
Se aplicarán las reglas siguientes a las emisiones de gases de efecto invernadero: |
| Marca del motor |
Esencial: motor Siemens Beide o Wannan
Siemens y motor ABB para su opción |
| Tipo de instalación |
Tipo estándar: tipo horizontal |
*Para diferentes tipos de instalación y materiales, no dude en contactarnos.
Normas y especificaciones de fabricación
Los productos suministrados por el proveedor se fabrican de acuerdo con las siguientes normas:
1.1 JISB8341-1995 "Método de ensayo e inspección del compresor de desplazamiento"
1.2 JB/T8941.1-1999 "Condiciones para el soplador de raíces de aplicación general"
1.3 JB/T8941.2-1999 "Método de ensayo del rendimiento de los sopladores de raíces de aplicación general"
1.4 GB/T 13306-91 GB/T 13306-91 "Plata de nombre"
Cuadro de parámetros
| Modelo |
El puerto de Dia. |
Velocidad |
Capacidad de entrada (m3/min) y potencia del eje (KW) |
| 0.1 kgf/cm2 |
0.2 kgf/cm2 |
0.3 kgf/cm2 |
0.4 kgf/cm2 |
0.5 kgf/cm2 |
0.6 kgf/cm2 |
0.7 kgf/cm2 |
0.8 kgf/cm2 |
| 1000 mmH2O |
2000 mmH2O |
3000 mmH2O |
4000 mmH2O |
5000 mmH2O |
6000 mmH2O |
7000 mmH2O |
8000 mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.05Mpa |
0.06Mpa |
0.07Mpa |
0.08Mpa |
| rpm |
el volumen de agua |
KW |
el volumen de agua |
KW |
el volumen de agua |
KW |
el volumen de agua |
KW |
el volumen de agua |
KW |
el volumen de agua |
KW |
el volumen de agua |
KW |
el volumen de agua |
KW |
| BK6008 |
125 (((5") |
850 |
8.66 |
2.54 |
8.04 |
4.49 |
7.56 |
6.03 |
7.16 |
7.59 |
6.81 |
9.40 |
6.49 |
11.21 |
|
|
|
|
| 1000 |
10.45 |
2.99 |
9.83 |
5.28 |
9.35 |
7.10 |
8.95 |
8.93 |
8.6 |
11.06 |
8.28 |
13.19 |
7.98 |
14.81 |
7.72 |
16.85 |
| 1150 |
12.24 |
3.44 |
11.62 |
6.07 |
11.14 |
8.16 |
10.74 |
10.27 |
10.39 |
12.72 |
10.07 |
15.17 |
9.77 |
17.03 |
9.51 |
19.37 |
| 1250 |
13.44 |
3.74 |
12.82 |
6.60 |
12.34 |
8.87 |
11.93 |
11.16 |
11.59 |
13.82 |
11.26 |
16.49 |
10.97 |
18.51 |
10.70 |
21.06 |
| 1400 |
15.23 |
4.19 |
14.61 |
7.39 |
14.13 |
9.94 |
13.72 |
12.50 |
13.38 |
15.48 |
13.06 |
18.46 |
12.76 |
20.73 |
12.49 |
23.59 |
| 1500 |
16.42 |
4.49 |
15.80 |
7.92 |
15.33 |
10.65 |
14.92 |
13.40 |
14.57 |
16.59 |
14.25 |
19.78 |
13.95 |
22.22 |
13.69 |
25.27 |
| 1650 |
18.22 |
4.94 |
17.59 |
8.72 |
17.12 |
11.71 |
16.71 |
14.74 |
16.36 |
18.25 |
16.04 |
21.76 |
15.74 |
24.44 |
15.48 |
27.80 |
| 1800 |
20.01 |
5.39 |
19.39 |
9.51 |
18.91 |
12.78 |
18.50 |
16.08 |
18.16 |
19.91 |
17.83 |
23.74 |
17.54 |
26.66 |
17.27 |
30.32 |
3Dibujo de dimensiones
11 a 15 kW
18.5-22KW
30 kW
4Dibujo de la tubería
5Ventajas
1) El material del engranaje de transmisión es 40Cr, que se procesa por extinción de alta frecuencia, fabricado por engranajes de rectificación, con precisión de 5 grados, y su vida útil alcanza las 50.000 horas.La parte de transmisión del engranaje y la cubierta exterior están hechas de hierro fundido y tienen suficiente rigidez para mantener la posición del eje bajo carga máximaLas piezas de la cubierta del engranaje se procesan con precisión para su instalación con los rodamientos.
2) Es de montaje flexible debido a la misma estructura en la entrada y salida.
3) Adopta una estructura de rodamiento más razonable, lo que puede aumentar la vida útil del rodamiento.
4) Es de bajo ruido, vibración y consumo de energía.
6Accesorios
Válvula de relevo
Cuando el sistema funciona anormalmente y la resistencia es superior al valor nominal,la válvula de alivio de presión se abre para descargar el aire de la válvula de alivio de presión para evitar que el soplador y el motor se sobrecarguen.
Válvula de retención
Se utiliza para evitar el retroceso de aire de alta presión en el sistema durante el cierre. El retroceso puede causar reversión del soplador y luego causar mal funcionamiento del soplador.
