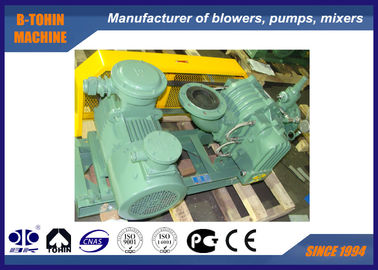

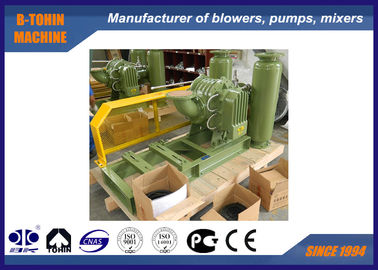

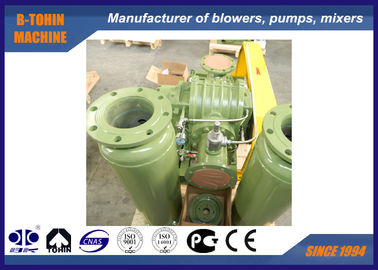

Anti - el corrosivo arraiga el ventilador rotatorio del lóbulo para el biogás, gas inflamable transporta

Anti - el corrosivo arraiga el ventilador rotatorio del lóbulo para el biogás, gas inflamable transporta

  • Anti - el corrosivo arraiga el ventilador rotatorio del lóbulo para el biogás, gas inflamable transporta
Anti - el corrosivo arraiga el ventilador rotatorio del lóbulo para el biogás, gas inflamable transporta
Datos del producto:
Lugar de origen: China
Nombre de la marca: BK
Certificación: ISO9001/ISO14001
Número de modelo: YU-EG6005
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiable
Detalles de empaquetado: caso de madera estándar de la exportación
Tiempo de entrega: 15 a 30 días laborables, dependen de cantidad de la orden y de la especificación
Capacidad de la fuente: 20 conjuntos por mes
Contacto
Descripción detallada del producto
Capacidad: 3.84-11.59m3/min Presión diferenciada de la descarga: 10-80kpa
Tamaño de diámetro interior: DN80 (3") Tipo de enfriamiento: Agua
Tipo de conexión: Transmitido por banda Correa y polea: Biogás, gas inútil, transportación media explosiva
Alta luz:

ventilador del gas del vertido

,

ventilador del gas natural





El ventilador rotatorio del biogás del lóbulo, anti-corrosivo, gas inflamable transporta el ventilador





Características



1. Estructura compacta, entrada y mercado la misma construcción, maneras apropiadas multiformes

2. Estructura integral del impeledor y del eje, que puede evitar la defección del th del tipo separado.

3. Estructura de la refrigeración por agua que puede mejorar la condición del trabajo del transporte y prolongar vida de servicio.

4. Capa especial de rociadura (PTFE) con resistencia a la corrosión bien y palillo en el impeledor y las piezas que entran en contacto con el líquido.

5. El ventilador se diseña para transportar el medio especial del ácido, del álcali y del otro gas corrosivo.





Especificaciones



Modelo

YU-EG6005

Capacidad del aire

3.84-11.59m3/min

Presión diferenciada de la descarga

10-80KPA

Velocidad rotatoria

850-1650rpm

Volumen del agua de enfriamiento

8 l/min

Tipo del motor

2.2-22KW

380/400/415/440V, 3PHASES, 50/60HZ, tipo a prueba de explosiones motor

Marca del motor

Estándar: Motor de Siemens Beide o de Wannan

Siemens y motor de ABB para su opción

Tipo de la instalación

Estándar: tipo vertical

N.W. del ventilador sin el motor

290kg

Tamaño del embalaje aproximadamente.

el 1.55*1.0*1.35m (length*width*height)





Hoja del parámetro



Modelo

Diámetro del puerto

 (milímetro)

Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión

Enfriamiento

agua
(l/min)

Velocidad
RPM
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio

YU-EG

6005


80 (3") 850 5,44  1,69  4,97  3,01  4,63  3,98  4,33  4,97  8
1000 6,59  1,99  6,13  3,54  5,78  4,69  5,48  5,85
1150 7,74  2,29  7,28  4,08  6,93  5,39  6,63  6,72
1250 8,51  2,49  8,05  4,43  7,70  5,86  7,40  7,31
1400 9,66  2,79  9,20  4,96  8,86  6,56  8,56  8,19
1500 10,43  2,98  9,97  5,32  9,63  7,03  9,33  8,77
1650 11,59  3,28  11,12  5,85  10,78  7,73  10,48  9,65



Modelo

Diámetro del puerto

 (milímetro)

Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión

Enfriamiento

agua
(l/min)

Velocidad
RPM
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio
YU-EG
6005
80 (3") 850 4,07  6,12  3,84  7,28          8
1000 5,23  7,20  5,00  8,56  4,77  9,65  4,58  10,94
1150 6,38  8,28  6,15  9,84  5,93  11,09  5,74  12,59
1250 7,15  9,01  6,92  10,70  6,70  12,06  6,50  13,68
1400 8,30  10,09  8,07  11,98  7,85  13,51  7,66  15,32
1500 9,07  10,81  8,84  12,84  8,62  14,47  8,43  16,42
1650 10,23  11,89  9,99  14,12  9,77  15,92  9,58  18,06





Estructura del cuerpo principal del ventilador



Anti - el corrosivo arraiga el ventilador rotatorio del lóbulo para el biogás, gas inflamable transporta 0





Dibujo de junta del paquete del ventilador

Anti - el corrosivo arraiga el ventilador rotatorio del lóbulo para el biogás, gas inflamable transporta 1





Fuente estándar de alcance



1. ventilador del eje

2. la presión del vacío alivia la válvula

3. válvula de control

4. silenciador de la entrada (con el filtro)

5. silenciador de la descarga

6. base pública (con la cubierta de la correa)

7. cojín de goma de la junta flexible y del choque

8. polea

9. indicador de presión

10. correa

11. pernos y nueces y otras piezas de la conexión

12. motor
