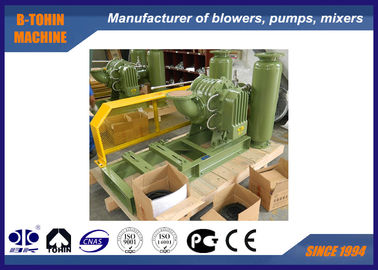

Capacidad transmitida por banda 1200m3/h del aire del ventilador del biogás del lóbulo de las raíces transmitida por banda

Capacidad transmitida por banda 1200m3/h del aire del ventilador del biogás del lóbulo de las raíces transmitida por banda

    • Belt driven Roots Lobe Biogas Blower air capacity 1200m3/h Belt driven
    • Belt driven Roots Lobe Biogas Blower air capacity 1200m3/h Belt driven
  • Belt driven Roots Lobe Biogas Blower air capacity 1200m3/h Belt driven

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: BK
    Certificación: ISO9001/ISO14001/GOST
    Número de modelo: YU-EG7011

    Pago y Envío Términos:

    Cantidad de orden mínima: 1 set
    Precio: Negotiable
    Detalles de empaquetado: caso de madera estándar de la exportación
    Tiempo de entrega: 15 a 30 días laborables, dependen de cantidad de la orden y de la especificación
    Capacidad de la fuente: 20 conjuntos por mes
    Contactar ahora
    Descripción detallada del producto
    Capacidad: 13.81-29.26m3/min Presión diferenciada de la descarga: 10-70KPA
    Tamaño de diámetro interior: DN150 (6") tipo de enfriamiento: Agua
    Tipo de conexión: Transmitido por banda Correa y polea: Biogás, gas inútil, transportación media explosiva
    Marca del transporte: NSK, SKF, MARICA Marca del sello: SKF
    Marca de la correa: Martexwell



    Ventilador del ventilador del biogás del lóbulo de las raíces, inútil e inflamable del gas, capacidad 1200m3/h del aire





    Sobre YU-EG



    Desde establecido, B-Tohin ha importado tecnología avanzada y el equipo y ha desarrollado nuevos productos constantemente. El tipo ventilador de YU-EG es un nuevo producto bueno que tiene la cubierta y los rotores que cubren con los materiales anticorrosivos especiales. Es aplicable a la entrega del gas especial, especial para transportar el bio gas.





    Especificaciones



    Modelo

    YU-EG7011

    Capacidad del aire

    13.81-29.26m3/min

    Presión diferenciada de la descarga

    10-70KPA

    Velocidad rotatoria

    850-1400rpm

    Volumen del agua de enfriamiento

    15 l/min

    Tipo del motor

    5.5-45KW

    380/400/415/440V, 3PHASES, 50/60HZ, tipo a prueba de explosiones motor

    Marca del motor

    Estándar: Motor de Siemens Beide o de Wannan

    Siemens y motor de ABB para su opción

    Tipo de la instalación

    Estándar: tipo vertical

    N.W. del ventilador sin el motor

    530kg

    Tamaño del embalaje aproximadamente.

    los 2.0*1.4*1.65m (length*width*height)







    Hoja del parámetro



    Modelo

    Diámetro del puerto

     (milímetro)

    Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión

    Enfriamiento

     agua
    (l/min)

    Velocidad
    RPM
    0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
    1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
    0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
    m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio
    YU-EG
    7011
    150 (6") 850 16,93  4,57  16,03  8,01  15,34  10,90  14,78  14,41  15
    1000 20,29  5,38  19,40  9,42  18,70  12,83  18,14  16,95
    1150 23,66  6,19  22,76  10,84  22,07  14,75  21,50  19,50
    1250 25,90  6,73  25,00  11,78  24,31  16,03  23,75  21,19
    1400 29,26  7,53  28,37  13,19  27,67  17,96  27,11  23,73



    Modelo

    Diámetro del puerto

     (milímetro)

    Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión

    Enfriamiento

    agua
    (l/min)

    Velocidad
    RPM
    0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
    5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
    0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
    m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio
    YU-EG
    7011
    150 (6") 850 14,26  18,14  13,81  21,65          15
    1000 17,63  21,35  17,18  25,47  16,75  27,14
    1150 20,99  24,55  20,54  29,30  20,11  31,21
    1250 23,23  26,68  22,78  31,84  22,36  33,92
    1400 26,59  29,88  26,15  35,66  25,72  37,99





    Lista de materiales



    Capacidad transmitida por banda 1200m3/h del aire del ventilador del biogás del lóbulo de las raíces transmitida por banda



    No.

    Nombre de parte

    Qty.

    Materiales



    No.

    Nombre de parte

    Qty.

    Materiales

    1

    Cilindro

    1

    HT200



    17

    Agujero de perno de pasador

    4



    2

    Conduzca la placa de extremo

    1

    HT200



    18

    Adapte la placa de extremo

    1

    HT200

    3

    Sistema de enfriamiento







    19

    Lanzador de la grasa

    2

    45#

    4

    Entrerrosca de grasa

    4

    cobre



    20

    Nuez redonda

    2

    45#

    5

    Sello de gas

    8

    PTFE



    21

    Sello de aceite

    2

    FPM

    6

    Sello de aceite

    4

    FPM



    22

    Anillo o

    2

    FPM

    7

    Conduzca el impeledor

    1

    QT500



    23

    Engranaje cónico interno

    2

    20CrMnTi

    8

    Anillo o

    8

    FPM



    24

    Nuez de la abrazadera

    2

    45#

    9

    Sello de aceite

    1

    FPM



    25

    Cuello derecho

    2

    45#

    10

    El llevar

    2

    GCr15



    26

    Cubierta del tanque de aceite

    1

    HT200

    11

    Llave

    1

    45#



    27

    Indicador llano de aceite

    1

    resina

    12

    Conduzca la cubierta del impeledor

    1

    45#



    28

    Primavera de la mariposa

    2

    65Mn

    13

    Salte el anillo

    2

    65Mn



    29

    Pare la lavadora

    2

    Q235

    14

    Impeledor conducido



    QT500



    30

    Enchufe del magnetismo

    1



    15

    Cubierta conducida del impeledor

    1

    45#



    31

    El llevar

    2

    GCr15

    16

    Anillo o

    2

    FPM



    32

    Manga del eje

    4

    45#





    Dibujo de junta del paquete del ventilador

    Capacidad transmitida por banda 1200m3/h del aire del ventilador del biogás del lóbulo de las raíces transmitida por banda







    Fuente estándar de alcance



    1. ventilador del eje

    2. la presión del vacío alivia la válvula

    3. válvula de control

    4. silenciador de la entrada (con el filtro): acero inoxidable

    5. silenciador de la descarga: acero inoxidable

    6. base pública (con la cubierta de la correa)

    7. junta flexible del acero inoxidable y cojín del choque

    8. polea

    9. indicador de presión

    10. correa

    11. pernos y nueces y otras piezas de la conexión

    12. motor
