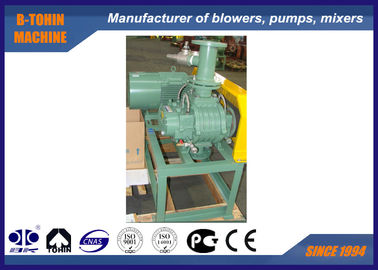

Las raíces corrosivas del biogás, del álcali y del gas ácido del uso mecanografían el ventilador 10-70KPA

Las raíces corrosivas del biogás, del álcali y del gas ácido del uso mecanografían el ventilador 10-70KPA

  • Las raíces corrosivas del biogás, del álcali y del gas ácido del uso mecanografían el ventilador 10-70KPA
Las raíces corrosivas del biogás, del álcali y del gas ácido del uso mecanografían el ventilador 10-70KPA
Datos del producto:
Lugar de origen: China
Nombre de la marca: BK
Certificación: ISO9001/ISO14001
Número de modelo: YU-EG100
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiable
Detalles de empaquetado: caso de madera estándar de la exportación
Tiempo de entrega: 15 a 30 días laborables, dependen de cantidad de la orden y de la especificación
Capacidad de la fuente: 20 conjuntos por mes
Contacto
Descripción detallada del producto
Capacidad: 4.29-9.81m3/min Presión diferenciada de la descarga: 10-70KPA
Tamaño de diámetro interior: DN100 (4") Tipo de enfriamiento: Agua
Tipo de conexión: Transmitido por banda Correa y polea: Biogás, gas inútil, transportación media explosiva
Alta luz:

ventilador del gas del vertido

,

ventilador del gas natural





Ventilador corrosivo de las raíces del ventilador, del álcali y del gas ácido del biogás del uso





Características



1. La estructura compacta, la entrada y el mercado la misma construcción, las diversas clases de instalación mecanografían

2. Estructura integral del impeledor y del eje, un en funcionamiento más estable

3. Estructura de la refrigeración por agua que puede mejorar la condición del trabajo del transporte que evita sobre el levantamiento de la temperatura.

4. Capa especial de rociadura (PTFE) con resistencia a la corrosión bien y palillo en el impeledor y las piezas que entran en contacto con el flujo.

5. El ventilador se diseña para el uso del medio especial del ácido, del álcali y del otro gas corrosivo.





Especificaciones



Modelo

YU-EG100

Capacidad del aire

4.29-9.81m3/min

Presión diferenciada de la descarga

10-70KPA

Velocidad rotatoria

1000-1600rpm

Volumen del agua de enfriamiento

10 l/min

Tipo del motor

2.2-18.5KW

380/400/415/440V, 3PHASES, 50/60HZ, tipo a prueba de explosiones motor

Marca del motor

Estándar: Motor de Siemens Beide o de Wannan

Motor de Siemens y de ABB para su opción

Tipo de la instalación

Estándar: tipo vertical

N.W. del ventilador sin el motor

255kg

Tamaño del embalaje aproximadamente.

el 1.45*1.0*1.35m (length*width*height)





Hoja del parámetro



Modelo

Diámetro del puerto

 (milímetro)

Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión

Enfriamiento

agua
(l/min)

Velocidad
RPM
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio
YU-EG
5006
100 (4") 1000 5,75  1,78  5,33  2,98  5,01  4,52  4,74  5,19  10
1150 6,77  2,04  6,35  3,43  6,02  5,20  5,75  5,97
1250 7,44  2,22  7,02  3,73  6,70  5,65  6,43  6,49
1350 8,12  2,40  7,70  4,03  7,37  6,11  7,10  7,01
1500 9,13  2,66  8,71  4,47  8,39  6,78  8,12  7,79
1600 9,81  2,84  9,39  4,77  9,06  7,24  8,79  8,31



Modelo

Diámetro del puerto

(milímetro)

Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión

Enfriamiento

agua
(l/min)

Velocidad
RPM
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio
YU-EG
100
100 (4") 1000 4,50  6,39  4,29  7,58          10
1150 5,52  7,34  5,31  8,72  5,10  9,83
1250 6,19  7,98  5,98  9,47  5,78  10,69
1350 6,87  8,62  6,66  10,23  6,45  11,55
1500 7,88  9,58  7,67  11,37  7,47  12,83
1600 8,56  10,22  8,35  12,13  8,14  13,68

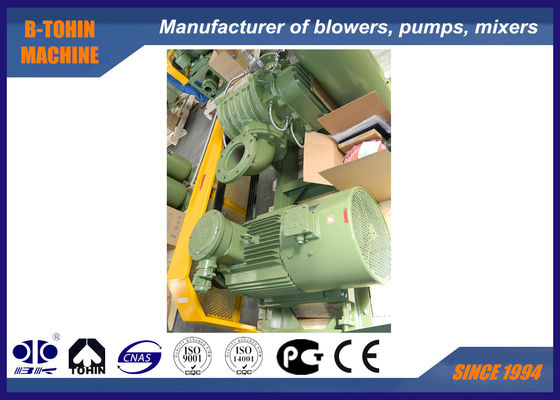

Estructura del cuerpo principal del ventilador



Las raíces corrosivas del biogás, del álcali y del gas ácido del uso mecanografían el ventilador 10-70KPA 0

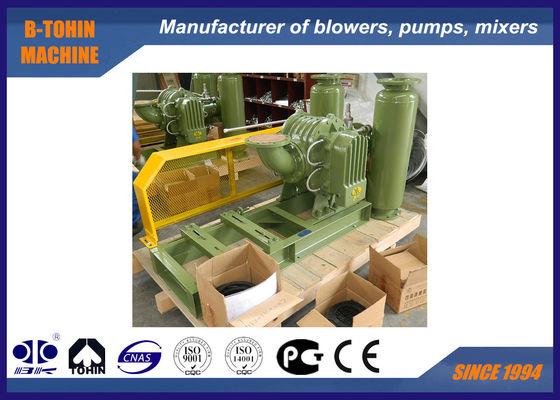

Dibujo de junta del paquete del ventilador

Las raíces corrosivas del biogás, del álcali y del gas ácido del uso mecanografían el ventilador 10-70KPA 1





Fuente estándar de alcance



1. ventilador del eje

2. la presión del vacío alivia la válvula

3. válvula de control

4. silenciador de la entrada (con el filtro)

5. silenciador de la descarga

6. base pública (con la cubierta de la correa)

7. cojín de goma de la junta flexible y del choque

8. polea

9. indicador de presión

10. correa

11. pernos y nueces y otras piezas de la conexión

12. motor
