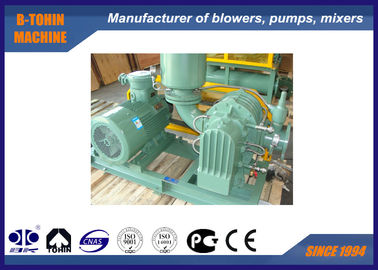

Ventilador rotatorio del biogás de las raíces, capacidad especial 840m3/h del compresor de gas DN125

Ventilador rotatorio del biogás de las raíces, capacidad especial 840m3/h del compresor de gas DN125

  • Ventilador rotatorio del biogás de las raíces, capacidad especial 840m3/h del compresor de gas DN125
  • Ventilador rotatorio del biogás de las raíces, capacidad especial 840m3/h del compresor de gas DN125
Ventilador rotatorio del biogás de las raíces, capacidad especial 840m3/h del compresor de gas DN125
Datos del producto:
Lugar de origen: China
Nombre de la marca: BK
Certificación: ISO9001/ISO14001
Número de modelo: YU-EG6008
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiable
Detalles de empaquetado: caso de madera estándar de la exportación
Tiempo de entrega: 15 a 30 días laborables, dependen de cantidad de la orden y de la especificación
Capacidad de la fuente: 20 conjuntos por mes
Contacto
Descripción detallada del producto
Capacidad: 7.96-18.78m3/min Presión diferenciada de la descarga: 10-80kpa
Tamaño de diámetro interior: DN125 (5") Tipo de enfriamiento: Agua
Tipo de conexión: Transmitido por banda Correa y polea: Biogás, gas inútil, transportación media explosiva
Alta luz:

ventilador del gas natural

,

Ventilador rotatorio del lóbulo de las raíces





Ventilador rotatorio del biogás de las raíces, compresor de gas especial, DN125, capacidad 840m3/h





Uso



El tipo ventilador de las raíces es un dispositivo neumático ese conveniente para resistente. De acuerdo con el aire arraiga el ventilador, B-Tohin desarrolló el ventilador de la serie de YU-EG para el uso especial del gas. Cubriendo la sobreintensidad de corriente interior parte con PTFE, diseñando la estructura especial con más sellos de aceite, y adoptando la junta flexible inoxidable, la entrada y el silenciador inoxidables del mercado, ventiladores de YU-EG se pueden utilizar para el bio gas, álcali, gas ácido e inflamable y otros deberes pesados.

f



Especificaciones



Modelo

YU-EG125

Capacidad del aire

7.96-18.78m3/min

Presión diferenciada de la descarga

10-80KPA

Velocidad rotatoria

1000-1650rpm

Volumen del agua de enfriamiento

12 l/min

Tipo del motor

4-37KW

380/400/415/440V, 3PHASES, 50/60HZ, tipo a prueba de explosiones motor

Marca del motor

Estándar: Motor de Siemens Beide o de Wannan

Motor de Siemens y de ABB para su opción

Tipo de la instalación

Estándar: tipo vertical

N.W. del ventilador sin el motor

350kg

Tamaño del embalaje aproximadamente.

el 1.8*1.3*1.5m (length*width*height)





Características



1. Estructura compacta, la misma construcción de la entrada del ventilador y mercado, convenientes para diversos tipos de la instalación

2. El impeledor y el eje es en conjunto pieza echada para la operación estable.

3. Motor de la explosivo-prueba DIIBT4 equipado para el uso peligroso del área.

4. conveniente para el gas inflamable y corrosivo

5. equipado de multiplique los sellos de aceite sin salida

6. rociado con PTFE en el cilindro, las placas de extremo y el rotor.





Hoja del parámetro



Modelo

Diámetro del puerto

 (milímetro)

Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión

Enfriamiento

agua
(l/min)

Velocidad
RPM
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio
YU-EG
125
125 (5") 1000 10,78  3,05  10,13  5,39  9,64  7,24  9,22  9,11  12
1150 12,62  3,51  11,98  6,20  11,49  8,33  11,07  10,48
1250 13,85  3,82  13,21  6,74  12,72  9,05  12,30  11,39
1400 15,70  4,28  15,06  7,55  14,57  10,14  14,15  12,76
1500 16,93  4,58  16,29  8,08  15,80  10,86  15,38  13,67
1650 18,78  5,04  18,14  8,89  17,65  11,95  17,23  15,04



Modelo

Diámetro del puerto

(milímetro)

Capacidad de la entrada (m3/min) y poder del eje (kilovatio) bajo diversa presión

Enfriamiento

agua
(l/min)

Velocidad
RPM
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio
YU-EG
125
125 (5") 1000 8,87  11,29  8,53  13,46  8,23  15,11  7,96  17,19  12
1150 10,71  12,98  10,38  15,48  10,07  17,38  9,80  19,77
1250 11,94  14,11  11,61  16,82  11,30  18,89  11,03  21,49
1400 13,79  15,80  13,46  18,84  13,15  21,16  12,88  24,07
1500 15,02  16,93  14,69  20,19  14,38  22,67  14,11  25,79
1650 16,87  18,62  16,54  22,21  16,23  24,94  15,96  28,36





Estructura del cuerpo principal del ventilador



Ventilador rotatorio del biogás de las raíces, capacidad especial 840m3/h del compresor de gas DN125 0









Dibujo de junta del paquete del ventilador

Ventilador rotatorio del biogás de las raíces, capacidad especial 840m3/h del compresor de gas DN125 1







Fuente estándar de alcance



1. ventilador del eje

2. la presión del vacío alivia la válvula

3. válvula de control

4. silenciador de la entrada (con el filtro)

5. silenciador de la descarga

6. base pública (con la cubierta de la correa)

7. cojín de goma de la junta flexible y del choque

8. polea

9. indicador de presión

10. correa

11. pernos y nueces y otras piezas de la conexión

12. motor
