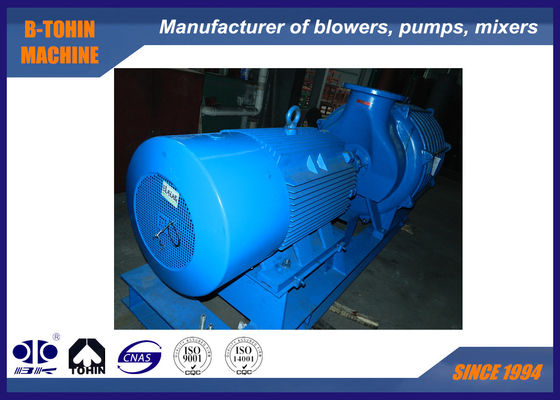

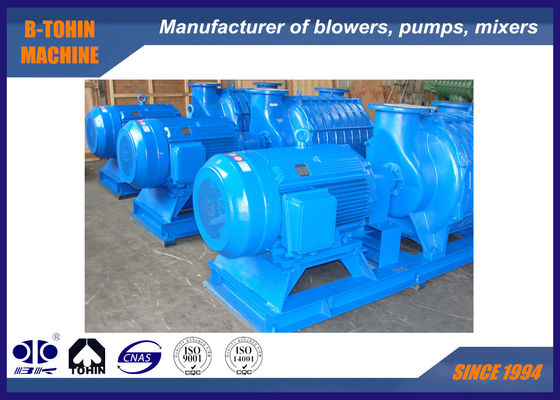

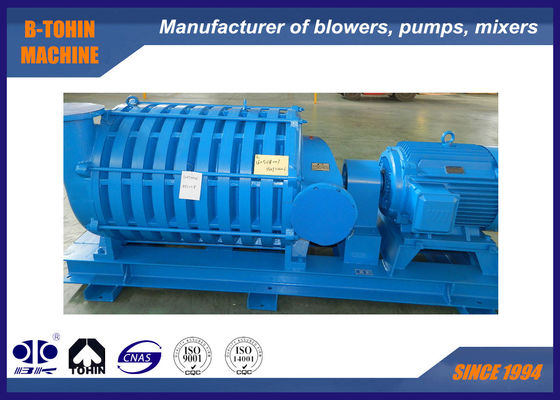

Soplador centrífugo multietapa de reflujo de aguas residuales con impulsor de aluminio, presión de entrada de 90 m³/min

Soplador centrífugo multietapa de reflujo de aguas residuales, impulsor de aluminio, presión 80KPA

El soplador centrífugo multietapa serie D se puede utilizar para transportar aire, gas de carbón y gas químico, se caracteriza por un menor ruido, vibración reducida, alta

eficiencia, funcionamiento suave, fácil instalación y mantenimiento.

Principio de funcionamiento

Durante la rotación del impulsor, debido al efecto de la fuerza centrífuga rotatoria y el flujo del difusor de trabajo circular, la velocidad del

gas aumenta y luego convierte la energía de velocidad en energía de presión. El soplador centrífugo multietapa tiene varios grupos de impulsores en su

eje principal, el aire se comprime gradualmente por los múltiples grupos de impulsores.

Especificaciones

Características principales

1, Bajo ruido: no hay fricción mecánica durante la operación de soplado de aire, y se adopta un perfil de aspa razonable para minimizar el ruido.

2, Pequeña vibración: el impulsor optimizado reduce la fuerza axial al mínimo para que toda la máquina pueda funcionar sin problemas.

3, Maquinaria sin fricción mecánica: no se requiere aceleración de engranajes. El rotor del soplador está soportado por dos cojinetes en la parte delantera y trasera. Durante la operación, no hay fricción mecánica entre ninguna de las partes, excepto los cojinetes, por lo que se evita el ruido causado por la fricción mecánica, asegurando así la mayor vida útil del host del soplador.

4, Ajuste conveniente del flujo de aire: el rango de ajuste del flujo de aire del soplador es del 50% al 100%, que se ajusta operando la mariposa en la entrada.

5, Maquinaria sin aceite: no se generará aceite ni gas durante el proceso de presurización del soplador, para garantizar que el aireador no se corroa y mejorar la vida útil del sistema de aireación.

6, Se adopta refrigeración por agua para el cojinete trasero, lo que extiende su vida útil.

7, Se adopta tecnología avanzada para el rotor para lograr alta resistencia y larga vida útil.

Características

1. Bajo nivel de ruido. Se mecaniza con centros de mecanizado CNC avanzados, funciona sin problemas con baja vibración, produciendo un bajo nivel de ruido.

2. Buen tratamiento en el sellado, sin fugas de medio del cuerpo del soplador.

3. Ahorro de energía y alta calidad, larga vida útil.

4. La capacidad es fácil de ajustar. Cuando la presión está establecida, la capacidad puede ser mayor o menor para satisfacer las demandas de diferentes condiciones de trabajo.

5. El cojinete se lubrica con aceite lubricante, no con grasa, lo que garantiza una larga vida útil.

6. El impulsor tiene un rendimiento fiable al adoptar materiales de aluminio y una estricta prueba de equilibrio.

Estructura del cuerpo principal del soplador

Dibujo de montaje del paquete del soplador

Alcance de suministro estándar

1. Cuerpo principal del soplador

2. Silenciador de entrada (con filtro de aire)

3. Base común para motor y soplador (incluida cubierta de acoplamiento)

4. Mariposa manual de entrada

5. Motor

6. Manómetro

7. Pernos de montaje y accesorios de conexión

8. Válvula de retención
