Lugar de origen: | China |
Nombre de la marca: | BK |
Certificación: | ISO9001/ISO14001 |
Número de modelo: | BV7011 |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negociable |

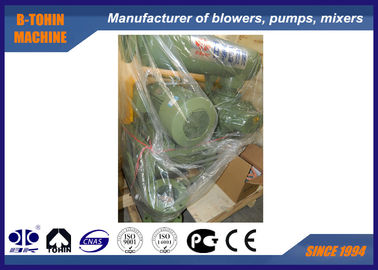

Detalles de empaquetado: | El ventilador de madera estándar de las raíces de la serie del caseAbout BKW BKW de la exportación h |
Tiempo de entrega: | 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación |
Condiciones de pago: | L / C, T / T |
Capacidad de la fuente: | 80 conjuntos por mes |
El tipo: | sauction del vacío, tipo de las raíces | Capacidad de aire: | 11.41-31.51 m3/min |
---|---|---|---|
Discharge differential pressure: | -10KPA ~-40KPA | Potencia del motor: | 11-15/18.5-22/30/37-45KW |
Orificio de descarga: | DN150 (6”) | Tipo de refrigeración: | Aire |
Tipo impulsado: | impulsado por motor, conectado por la correa y la polea | Peso: | 477 KG |
perno de fundación: | 4-M16*400 | Velocidad: | El valor de las emisiones de CO2 es el siguiente: |
Resaltar: | tipo bomba de las raíces de vacío,bomba del ventilador |

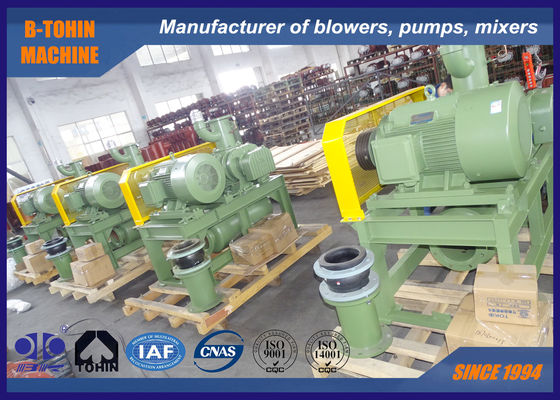

Soplador de raíces de bomba de vacío de hierro fundido, soplador de raíces de vacío, transporte de aire de vacío
Acerca de la bomba de vacío BK
Basado en nuestro soplador de raíces positivo de la serie BK, desarrollamos la bomba de vacío BK para aplicaciones de vacío.
Su presión de vacío máxima puede alcanzar -40KPA. Ampliamente aplicado en aplicaciones de vacío en transporte de alimentos, metalurgia, industria química, revestimiento electrónico y otras industrias, es el producto confiable y perfecto debido a su buen rendimiento de vacío y entrada estable de capacidad de aire de vacío.
Especificaciones
Modelo |
BV7011 |
Dimensión de entrada | DN150 |
Dimensión de salida | DN150 |
Capacidad de aire |
11.41-31.51m3/min |
Presión diferencial de descarga |
-10 ~ -40KPA |
Velocidad rotacional |
700-1500rpm |
Tipo de motor |
11-15/18.5-22/30/37-45KW |
Marca del motor |
Estándar: Motor Siemens Beide o Wannan |
Grado de eficiencia del motor | IE3 |
Clase de aislamiento del motor | F, aumento de temperatura B |
Clase de protección del motor | IP55 |
Tipo de instalación |
Estándar: tipo horizontal. |
Peso neto del soplador sin motor |
477kg |
Tamaño del embalaje Aprox. |
1.8*1.2*2.0m (largo*ancho*alto) |
Hoja de parámetros
Modelo | Diámetro del puerto (MM) |
Velocidad | Capacidad de entrada (m3/min) y potencia del eje (KW) | |||||||
-0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | -0.4kgf/cm2 | |||||||
-1000mmH2O | -2000mmH2O | -3000mmH2O | -4000mmH2O | |||||||
-0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BV7011 | 150(6") | 700 | 13.57 | 3.77 | 12.67 | 6.60 | 11.97 | 8.98 | 11.41 | 11.87 |
850 | 16.93 | 4.57 | 16.03 | 8.01 | 15.34 | 10.90 | 14.78 | 14.41 | ||
1000 | 20.29 | 5.38 | 19.40 | 9.42 | 18.70 | 12.83 | 18.14 | 16.95 | ||
1150 | 23.66 | 6.19 | 22.76 | 10.84 | 22.07 | 14.75 | 21.50 | 19.50 | ||
1250 | 25.90 | 6.73 | 25.00 | 11.78 | 24.31 | 16.03 | 23.75 | 21.19 | ||
1400 | 29.26 | 7.53 | 28.37 | 13.19 | 27.67 | 17.96 | 27.11 | 23.73 | ||
1500 | 31.51 | 8.07 | 30.61 | 14.13 | 29.91 | 19.24 | 29.35 | 25.43 |
Dibujo de montaje del paquete del soplador
Instalación vertical también disponible
BV Hoja de dimensiones del contorno | Unidad: mm | |||||||||||||||||
Tipo |
Diámetro del puerto |
Potencia del motor |
A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | n-M16×h | Peso (kg) |
BV7011 | 150(6") | 11~15 | 1495 | 1200 | 123 | 271 | 829 | 232 | 324 | 1484 | 190 | 443 | 536 | 180 | 280 | 24 | 4-M16×400 | 477 |
18.5~22 | 457 | 550 | ||||||||||||||||
30 | 497 | 590 | ||||||||||||||||
37~45 | 559 | 652 | ||||||||||||||||
Accesorios estándaressories incluyen: entrada, silenciador de salida, manómetro de presión negativa, base, cubierta de correa, válvula de alivio de vacío, correa triangular. | ||||||||||||||||||
El peso anterior es solo para accesorios estándar, motor excluido. |
Suministro estándar del alcance
1. cuerpo principal del soplador
2. válvula de seguridad de vacío
3. silenciador de entrada
4. silenciador de salida
5. base pública (con cubierta de correa)
6. junta flexible de goma y almohadilla amortiguadora
7. polea del soplador
8. manómetro
9. correa
10. pernos y tuercas y otras piezas de conexión
11. motor
