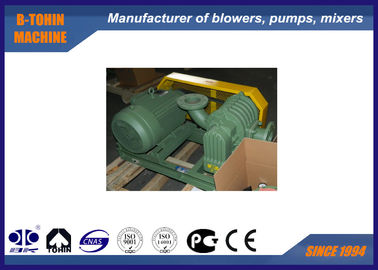

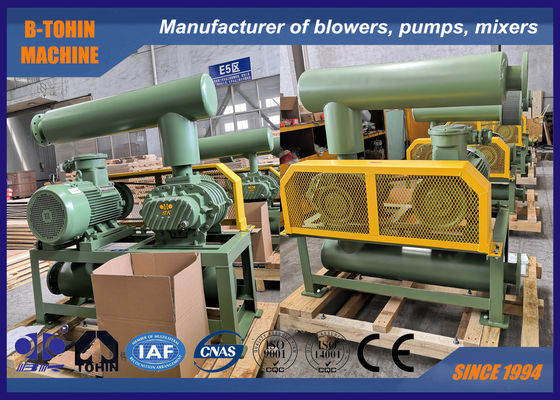

Bomba de vacío del ventilador de aire, presión máxima -40 kPa, soplador de vacío
Acerca de la bomba de vacío BK
La bomba de vacío BK está diseñada para el uso del vacío cambiando la salida y la entrada del soplador de raíces positivas. Su presión de vacío cubre -10kap a -40kPa. Se aplica ampliamente en la transmisión de alimentos, la metalurgia, la industria química y el recubrimiento electrónico. Se presenta de operación estable y rendimiento confiable.
Presupuesto
|
Modelo
|
BV5009
|
| Dimensión de entrada |
DN100 |
| Dimensión de salida |
DN100 |
|
Capacidad de aire
|
5.68-18.41m3/min
|
|
Presión diferencial de descarga
|
-10 ~ -40KPA
|
|
Velocidad giratoria
|
850-2000 rpm
|
|
Tipo de motor
|
5.5-7.5/11-15/18.5-22kw
380/400/415/440V, 3fases, 50/60Hz
|
|
Marca
|
Estándar: Siemens Beide o Wannan Motor
Siemens y Motor ABB para su opción
|
|
Tipo de instalación
|
Estándar: tipo horizontal.
Tipo vertical disponible para su opción
|
|
NW de soplador sin motor
|
239 kg
|
|
Tamaño de embalaje aprox.
|
1.5*1.05*1.75m (longitud*ancho*altura)
|
Hoja de parámetros
| Modelo |
Port Dia
(Mm) |
Velocidad |
Capacidad de entrada (M3/min) y potencia del eje (KW) |
| -0.1kgf/cm2 |
-0.2kgf/cm2 |
-0.3kgf/cm2 |
-0.4kgf/cm2 |
| -1000 mmh2o |
-2000 mmh2o |
-3000 mmh2o |
-4000 mmh2o |
| -0.01MPA |
-0.02MPA |
-0.03MPA |
-0.04MPA |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BV5009 |
100 (4 ") |
850 |
7.05 |
2.12 |
6.48 |
3.60 |
6.05 |
5.43 |
5.68 |
6.29 |
| 1000 |
8.53 |
2.49 |
7.97 |
4.23 |
7.53 |
6.39 |
7.17 |
7.40 |
| 1150 |
10.01 |
2.87 |
9.45 |
4.86 |
9.01 |
7.35 |
8.65 |
8.51 |
| 1250 |
11.00 |
3.12 |
10.44 |
5.29 |
10.00 |
7.99 |
9.64 |
9.25 |
| 1350 |
11.99 |
3.37 |
11.43 |
5.71 |
10.99 |
8.63 |
10.62 |
9.99 |
| 1500 |
13.47 |
3.74 |
12.91 |
6.35 |
12.47 |
9.59 |
12.11 |
11.10 |
| 1600 |
14.46 |
3.99 |
13.90 |
6.77 |
13.46 |
10.23 |
13.10 |
11.84 |
| 1750 |
15.94 |
4.37 |
15.38 |
7.40 |
14.94 |
11.18 |
14.58 |
12.95 |
| 1850 |
16.93 |
4.62 |
16.37 |
7.83 |
15.93 |
11.82 |
15.57 |
13.69 |
| 2000 |
18.41 |
4.99 |
17.85 |
8.46 |
17.41 |
12.78 |
17.05 |
14.80 |
Ensamblar dibujo del paquete de soplador
| BvHoja de dimensión de esquema |
|
|
|
|
|
|
|
|
|
|
|
Unidad: MM |
Tipo |
Port Dia |
Potencia del motor |
A |
B |
do |
D |
mi |
F |
GRAMO |
H |
K |
METRO |
norte |
0 |
PAG |
Q |
N-M16 × H |
Peso
(kg) |
| BV5009 |
100 (4 ") |
5.5 ～ 7.5 |
1255 |
984 |
110 |
192 |
608 |
204 |
272 |
1225 |
163 |
325 |
409 |
150 |
230 |
18 |
4-M16 × 300 |
239 |
| 11 ~ 15 |
428 |
512 |
| 18.5 ～ 22 |
473 |
557 |
| ACC estándarmissorfondosIncluya: ingesta, silenciador de salida, medidor de presión negativo, base, cubierta de correa, válvula de alivio al vacío, cinturón triangular. |
| El peso anterior es solo para accesorios estándar, excluidos del motor. |
Suministro estándar de alcance
1. Cuerpo principal del ventilador
2. Válvula de seguridad al vacío
3. Silenciador de entrada
4. Outlet Silencer
5. Base pública (con cubierta del cinturón)
6. JUNTA DE CAUMPO Flexible y almohadilla de choque
7. Polea del soplador
8. Animador de presión
9. Cinturón
10. pernos y tuercas y otras partes de conexión
11. Motor
