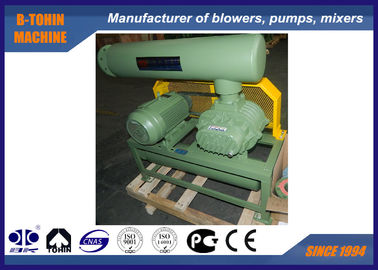

Ventilador de vacío impulsado por motor rotatorio de la bomba de vacío del ventilador de las raíces -40KP

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	BK
Certificación:	ISO9001/ISO14001
Número de modelo:	BV5006

Pago y Envío Términos:

Cantidad de orden mínima:	1 set
Precio:	Negociable
Detalles de empaquetado:	El ventilador de madera estándar de las raíces de la serie del caseAbout BKW BKW de la exportación h
Tiempo de entrega:	5 a 20 días laborables, dependen de cantidad de la orden y de la especificación
Condiciones de pago:	L / C, T / T
Capacidad de la fuente:	80 conjuntos por mes

Contacto

Descripción detallada del producto

Tipo:	Saucción de vacío, Tipo de raíces	Capacidad de aire:	3.72-12.51 m3/min
Presión diferencial de descarga:	-10 KPA ~ -40 KPA	potencia del motor:	5.5-7.5/11-15/18.5-22KW
Alza de descarga:	DN100 ((4 ̊)	Tipo de enfriamiento:	Aire
Velocidad:	850 a 2000 rpm	peso:	241 kg
Tipo impulsado:	conducido por motor, conectado por la correa y la polea
Resaltar:	bomba del ventilador , bomba de vacío del ventilador

Bomba de vacío de soplador de raíces rotativo, -40KP, soplador de vacío accionado por motor

Acerca de la bomba de vacío BK

La bomba de vacío BK está diseñada para uso de vacío de -10KAP a -40KPA. Se aplica ampliamente en el transporte de alimentos, metalurgia, industria química y recubrimiento electrónico. Se caracteriza por un rendimiento estable y una estructura compacta.

Especificaciones

Modelo	BV5006
Capacidad de aire	3.72-12.51m³/min
Presión diferencial de descarga	-10 ~ -40KPA
Velocidad de rotación	850-2000rpm
Tipo de motor	5.5-7.5/11-15/18.5-22KW 380/400/415/440V, 3 FASES, 50/60HZ
Tipo de instalación	Estándar: tipo horizontal. Tipo vertical disponible como opción
Peso neto del soplador sin motor	204kg
Tamaño del embalaje aprox.	1.51.051.75m (largoanchoalto)

Hoja de parámetros

Modelo	Diámetro del puerto (MM)	Velocidad	Capacidad de entrada (m3/min) y potencia del eje (KW)
			-0.1kgf/cm2		-0.2kgf/cm2		-0.3kgf/cm2		-0.4kgf/cm2
			-1000mmH2O		-2000mmH2O		-3000mmH2O		-4000mmH2O
			-0.01Mpa		-0.02Mpa		-0.03Mpa		-0.04Mpa
		rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BV5006	100(4")	850	4.74	1.51	4.32	2.54	3.99	3.84	3.72	4.41
		1000	5.75	1.78	5.33	2.98	5.01	4.52	4.74	5.19
		1150	6.77	2.04	6.35	3.43	6.02	5.20	5.75	5.97
		1250	7.44	2.22	7.02	3.73	6.70	5.65	6.43	6.49
		1350	8.12	2.40	7.70	4.03	7.37	6.11	7.10	7.01
		1500	9.13	2.66	8.71	4.47	8.39	6.78	8.12	7.79
		1600	9.81	2.84	9.39	4.77	9.06	7.24	8.79	8.31
		1750	10.82	3.11	10.40	5.22	10.08	7.91	9.81	9.09
		1850	11.50	3.29	11.08	5.52	10.75	8.37	10.48	9.61
		2000	12.51	3.55	12.09	5.97	11.77	9.05	11.50	10.39

Dibujo de montaje del paquete del soplador

Ventilador de vacío impulsado por motor rotatorio de la bomba de vacío del ventilador de las raíces -40KP 0

BVHoja de dimensiones generales																	Unidad:mm
Tipo	Diámetro del puerto	Potencia del motor	A	B	C	D	E	F	G	H	K	M	N	0	P	Q	n-M16×h	Peso (kg)
BV5006	100(4")	5.5~7.5	1220	980	90	228	592	199	234	1216	170	369	433	150	230	18	4-M16×300	204
		11~15										489	553
		18.5~22										534	598
Accesorios estándar incluidos: silenciador de admisión, silenciador de salida, manómetro de presión negativa, base, cubierta de correa, válvula de alivio de vacío, correa triangular.El peso anterior es solo para accesorios estándar, sin incluir el motor.Alcance de suministro estándar1. Cuerpo principal del soplador2. Válvula de seguridad de vacío
3. Silenciador de admisión
