Acerca del soplador de tornillo
Características principales:
1, Los rotores macho y hembra del soplador de tornillo sin aceite están diseñados con precisión. En comparación con el soplador Roots, puede lograr compresión interna en la cavidad, con mayor eficiencia y un 20% más de ahorro de energía en las mismas condiciones de consumo de energía.
2, Flujo de aire estable, menos fluctuación del flujo de aire cuando cambian la presión.
3, Aplicable a mayor presión, bajo ruido.
4, Disponible con control remoto inteligente PLC y diferentes métodos de comunicación, conveniente para la gestión de la operación.
El soplador de tornillo logra compresión interna durante el transporte de aire en la cavidad, por lo que el soplador de tornillo tiene la mayoría de las ventajas de los sopladores tradicionales y, al mismo tiempo, tiene una mayor eficiencia.
El proceso de transporte y compresión de aire es continuo y progresivo, por lo que la pulsación del flujo de aire es menor y el control del ruido y la temperatura de escape son mejores que los de los sopladores tradicionales.
Como un nuevo tipo de soplador rotativo desarrollado en los últimos años, los sopladores de tornillo han comenzado a aplicarse en la aireación, el retrolavado de agua y gas, la desulfuración oxidativa, el proceso de fluidización/homogeneización y el transporte neumático debido a su estructura simple, estabilidad, ahorro de energía y bajo ruido.
| AutolubricaciónⅠ |
Rango de presión |
40-120KPa |
Rango de flujo de aire |
2.2-100.7m³/min |
Rango de potencia |
5.5-180kw |
| No. |
Modelo |
Diámetro |
Presión de escape
(KPa)
|
Flujo de aire
(m³/min)
|
Potencia del motor
(Kw)
|
Velocidad del cuerpo principal
(rpm)
|
| 1 |
BLG115LA |
DN150 |
40-90 |
2.2-4.6 |
5.5-11 |
3000-5000 |
| 2 |
BLG115LB |
2.9-6.8 |
7.5-18.5 |
3000-5000 |
| 3 |
BLG170LA |
8.7-15.9 |
11-30 |
2200-3600 |
| 4 |
BLG170LB |
11.9-21.4 |
15-37 |
2200-3600 |
| 5 |
BLG180LA |
40-120 |
21-34.7 |
22-75 |
2500-3600 |
| 6 |
BLG210LA |
DN250 |
40-90 |
17.3-34.7 |
30-55 |
2000-3600 |
| 7 |
BLG210LB |
21.5-42.8 |
30-75 |
2000-3600 |
| 8 |
BLG250LA |
DN200 |
40-120 |
31.7-70.5 |
37-132 |
2000-3600 |
| 9 |
BLG320LA |
DN250 |
65.5-103.8 |
55-200 |
2000-3600 |
| 10 |
BLG300LB |
DN300 |
40-90 |
55.5-100.7 |
75-200 |
2000-3300 |
Composición

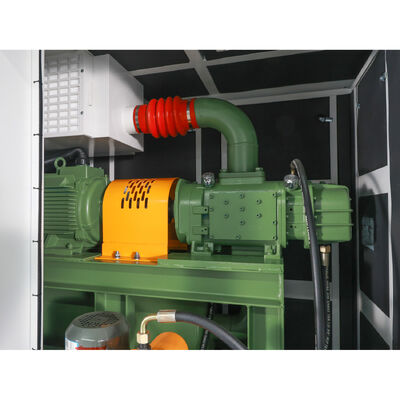

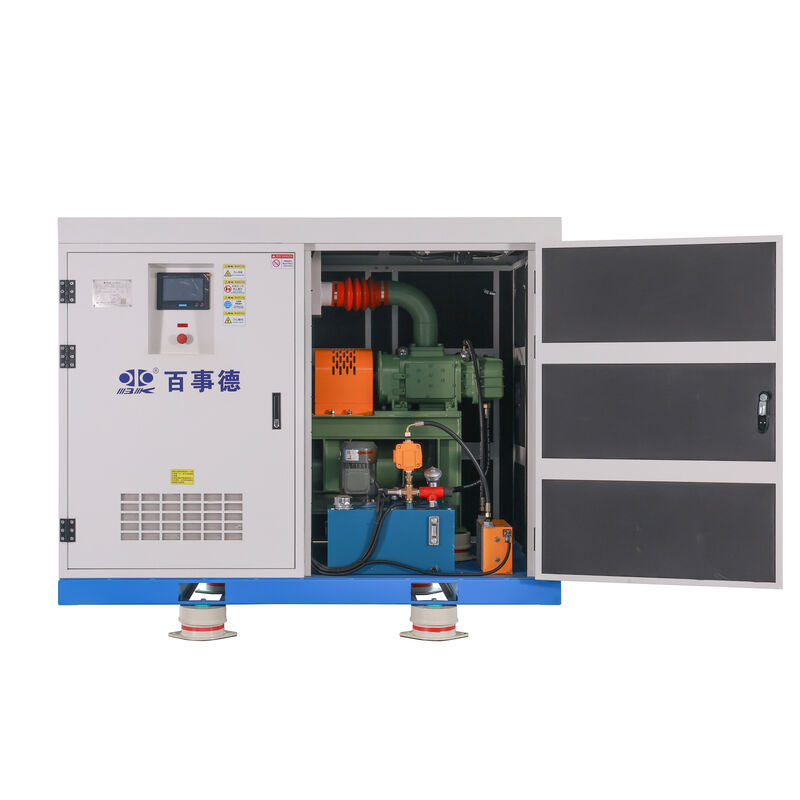

El soplador de tornillo se compone de una carcasa del soplador, el cuerpo principal del soplador, el motor, el filtro de aire, el silenciador, un tanque de bomba de aceite y un filtro de aceite.
Como componente central del soplador de tornillo, la estructura del cuerpo principal del soplador determina directamente el rendimiento del soplador. El cuerpo principal se compone de carcasa, rotores de tornillo, caja de engranajes, cojinetes, sellos de eje, etc.
Principio de funcionamiento
El principio de funcionamiento del soplador de tornillo es que dos rotores paralelos hembra y macho se engranan entre sí en el cilindro en forma de "∞" para formar un volumen de trabajo. A través del engranaje síncrono, el rotor gira a alta velocidad en la dirección opuesta, y el volumen de trabajo cambia periódicamente a medida que el rotor gira, realizando la compresión de aire durante el transporte de aire. El ciclo de trabajo del soplador de tornillo se puede dividir en tres procesos: succión, compresión y escape. El proceso del ciclo es el siguiente:
1. Proceso de succión
Imagen ①: El aire entra en el volumen entre los dientes del rotor a través del puerto de succión. A medida que el rotor gira, el volumen entre los dientes se expande continuamente.
Imagen ②: Cuando el volumen entre los dientes alcanza el máximo, el volumen entre los dientes se desconecta del puerto de succión y finaliza el proceso de succión.
2. Proceso de compresión
Imagen ③: durante la compresión
3. Proceso de escape
Imagen ④: Después de que el volumen entre dientes se conecta al puerto de escape, comienza el proceso de escape. Durante la rotación del rotor, el volumen entre los dientes disminuye continuamente, enviando el aire comprimido a la tubería de escape. Este proceso continúa hasta que el volumen alcanza los datos diseñados.
Características
Bajo consumo de energía
Al adoptar el principio de compresión adiabática térmica, la eficiencia total del soplador de tornillo sin aceite es superior al 75% y es un 20%-35% superior a los sopladores tradicionales. También se caracteriza por una mayor presión de escape y un menor pulso de presión.
Bajo ruido
El ruido aerodinámico del rotor de tornillo es muy pequeño y la salida es estable, lo que elimina la liberación repentina de aire interno. La entrada en forma de onda y la ventilación minimizan las fluctuaciones del flujo de aire y el ruido del soplador es menor que el del tipo tradicional.
Control inteligente

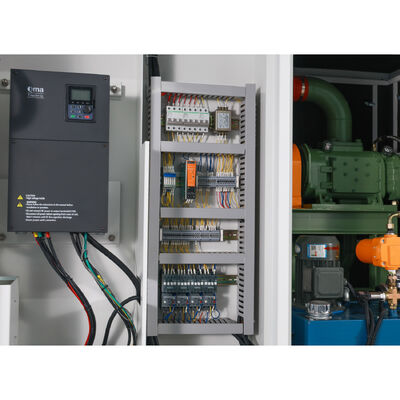

El control PLC inteligente, el control remoto y los múltiples modos de comunicación están disponibles, lo que es conveniente para la operación y el mantenimiento.
Bajo costo
El diseño estructural optimizado permite un menor consumo de energía y garantiza la durabilidad del producto. Al mismo tiempo, la unidad de peso ligero (carga) funciona sin problemas sin una infraestructura especial, lo que ahorra costos para los clientes.
